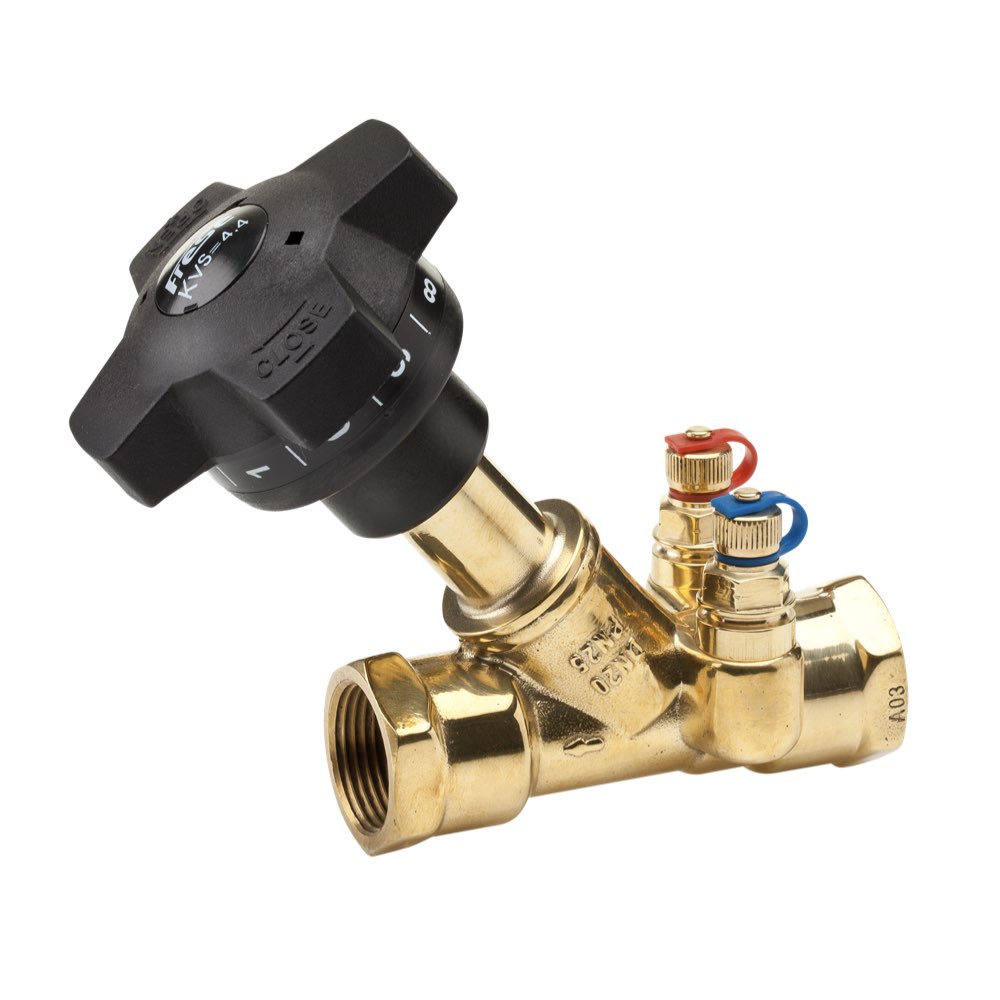

Zawór równoważący

Zawór równoważący to armatura rurowa z regulowanym oporem hydraulicznym, przeznaczona do dławienia przepływu wody. Zasada działania zaworu równoważącego polega na ustawieniu wymaganego oporu hydraulicznego poprzez zmianę przekroju przepływu zaworu.

Pod względem konstrukcyjnym zawór równoważący jest podobny do zaworu odcinającego, ale w przeciwieństwie do niego ma specyficzny kształt zamknięcia, który określa stałą zależność między skokiem trzpienia a przepływem wody przez zawór, którą można opisać za pomocą funkcji liniowej lub logarytmicznej. Ponadto zawór równoważący może pracować w pozycji pośredniej, a jego pokrętło jest wyposażone w skalę regulacyjną.

Zakres zastosowania

Zawory równoważące stosuje się w systemach ze statycznym reżimem hydraulicznym. Umożliwiają one ręczne, płynne zmienianie przepływu wody i utrzymywanie go na określonym poziomie, o ile różnica ciśnień między wlotem a wylotem zaworu pozostaje stała. Nie zaleca się stosowania zaworów równoważących ręcznych w systemach, w których urządzenia automatycznie zmieniają przepływ lub ciśnienie wody.

Poprzednikiem ręcznego zaworu równoważącego w krajowych systemach inżynieryjnych była przepustnica (tarcza).

Zalety

• Niska cena
• Łatwa regulacja
• Możliwość pomiaru lub obliczenia przepływu na podstawie przepustowości
• Wysoka niezawodność i łatwość naprawy

Wady

• Nie zaleca się do systemów z dynamicznym reżimem.

Podobne nazwy

• Zawór równoważący
• Ręczny zawór równoważący
• Zawór dławikowy
• Zawór regulacji ręcznej
• Ręczny zawór regulacyjny

Zamienniki

W systemach ze statycznym reżimem hydraulicznym zawór równoważący może być zastąpiony przez przepustnicę (tarcza).

W zależności od przypisanej funkcji, w systemach z dynamicznym reżimem hydraulicznym, zawór równoważący można zastąpić regulatorem ciśnienia, regulatorem różnicy ciśnień lub regulatorem przepływu wody.
