MSV-F2 Danfoss
Клапан балансировочный

+ добавить документацию или чертежи

ни один поставщик Danfoss из United States не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
15	3,10	130	1,90	25	добавьте свою цену
20	6,30	150	2,50	25	добавьте свою цену
25	9,00	160	3,20	25	добавьте свою цену
32	15,5	180	5,60	25	добавьте свою цену
40	32,3	200	6,50	25	добавьте свою цену
50	53,8	230	10,0	25	добавьте свою цену
65	93,4	290	16,0	25	добавьте свою цену
80	122	310	20,0	25	добавьте свою цену
100	200	350	29,0	25	добавьте свою цену
125	304	400	42,0	25	добавьте свою цену
150	400	480	54,0	25	добавьте свою цену
200	685	600	196	25	добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

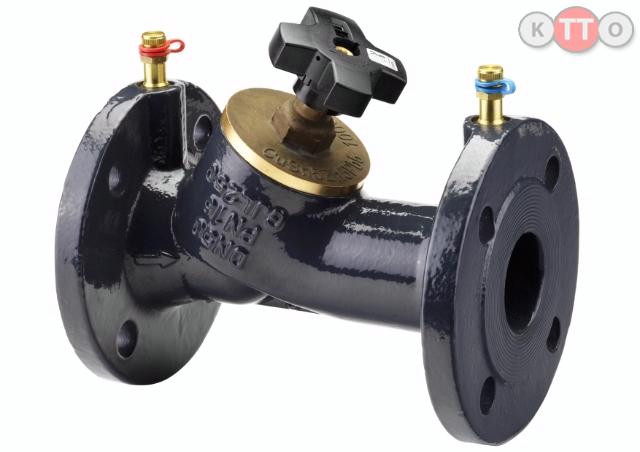

Ручные балансировочные клапаны MSV-F2 предназначены для монтажной наладки трубопроводных систем тепло- и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения.

Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.

MSV-F2 имеют герметичный затвор и могут одновременно использоваться в качестве запорной арматуры.

Балансировочные клапаны оснащены игольчатыми измерительными ниппелями.

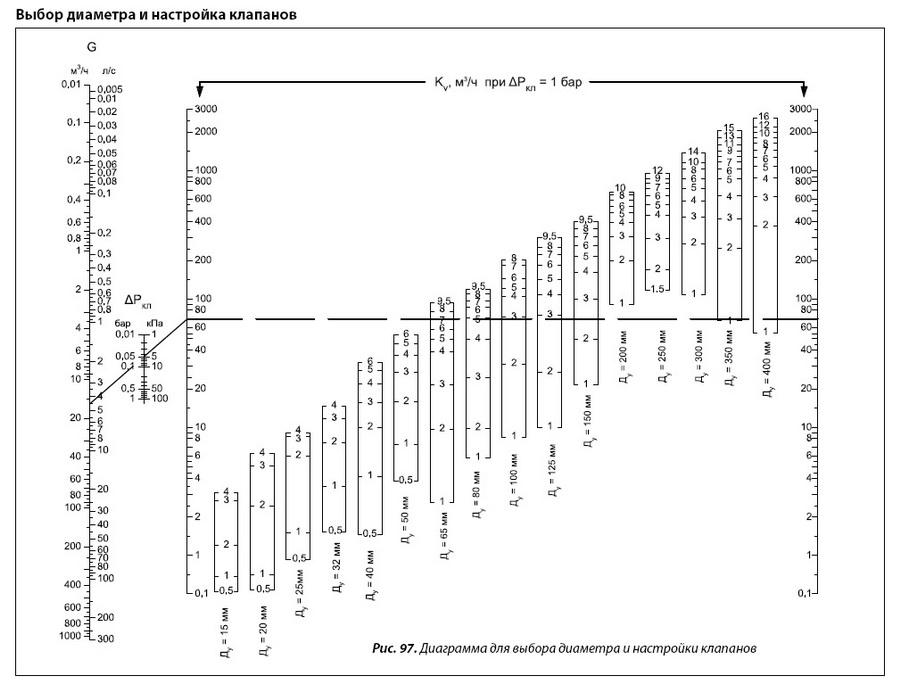

Настройка клапанов производится с помощью измерительного прибора PFM 3000, после чего ограничитель подъема штока может быть заблокирован для защиты от несанкционированных изменений настройки.

В нашем каталоге представлен не весь спектр балансировочных клапанов MSV-F2 Danfoss, здесь отсутствует информация от клапанах MSV-F2 PN16 расходные характеристики которых аналогичны расходным характеристикам модели MSV-F2 PN25 и не отображена информация о клапанах c DN200-400 производимых также в исполнении PN16 и PN25.
