9500 VIR
Клапан балансировочный

выпуск прекращён

9500 VIR Клапан балансировочный
расчёт и подбор
98 % - рейтинг модели

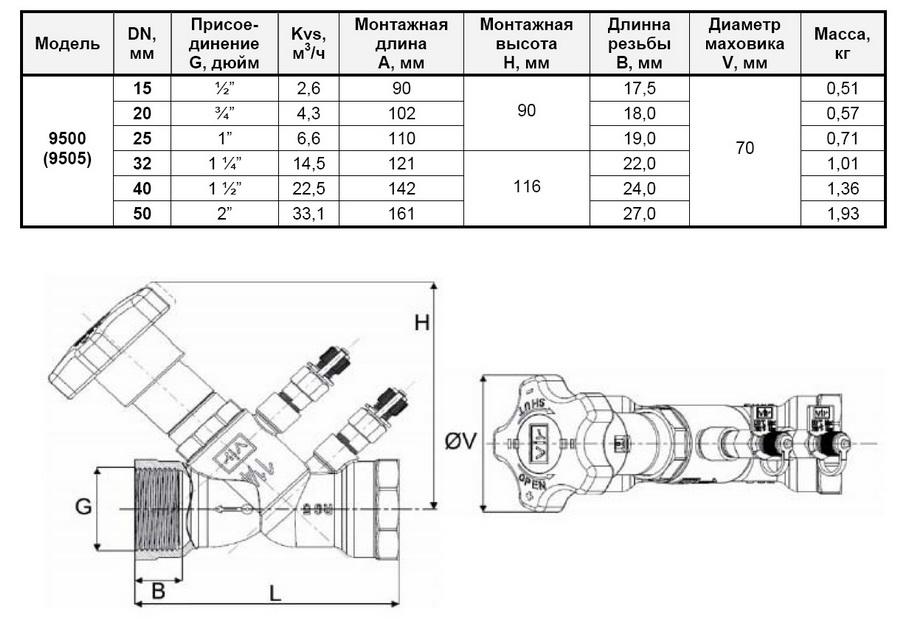

Чертёж 9500 VIR Клапан балансировочный Схема 9500 VIR Клапан балансировочный
Технический паспорт
Марка
9500
Производитель
VIR
Страна
Italy
Допустимые Рабочие среды
Вода
Тип соединения
резьба внутренняя
Tmax (для воды)
130 °C
Tmin (для воды)
-10 °C
Расходная характеристика
логарифмическая
Блокировка настройки
есть
Нипели измерения давления
нет
Дренажное устройство
есть
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		l
mm 		m
kg 		PN
bar 		цена
15 2.60 90 0.51 25 выпуск прекращён
20 4.30 102 0.57 25 выпуск прекращён
25 6.60 110 0.71 25 выпуск прекращён
32 15 121 1.01 25 выпуск прекращён
40 23 142 1.36 25 выпуск прекращён
50 33 161 1.93 25 выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Основные достоинства балансировочных клапанов VIR 9500:

  • логарифмическая расходная характеристика с фиксацией клапана с точностью до 0,05 оборота при 4 оборотах полного хода;
  • возможность блокировки настроечной позиции клапана;
  • возможность полного закрытия клапана без необходимости в последующей перенастройке;
  • эластичное уплотнение клапана из EPDM позволяет использовать клапан для полного перекрытия трубопровода;
  • возможность монтажа в любом положении;
  • малые потери давления;
  • наличие двух шкал облегчает настройку;

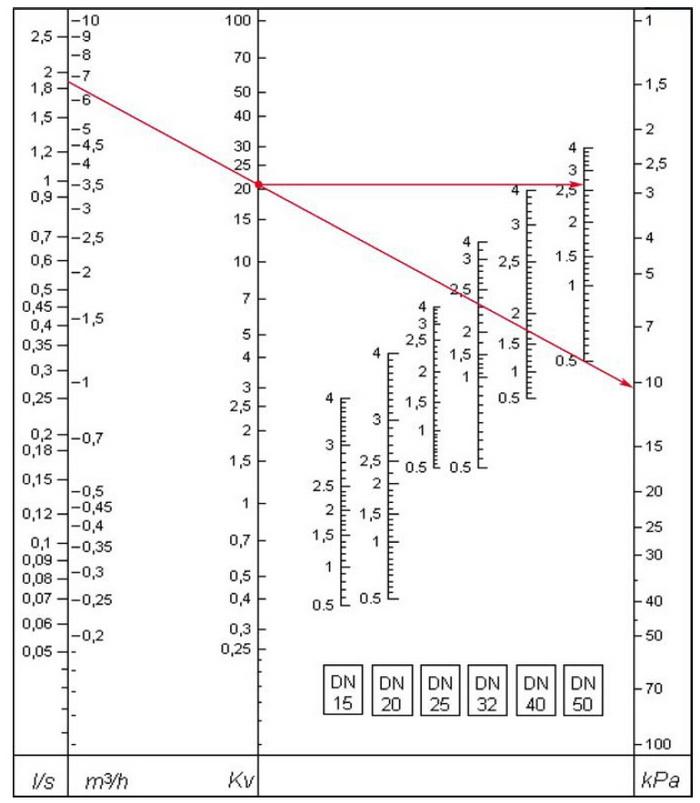

  • настройка может выполняться по номограммам, которые приведены в руководстве по эксплуатации;
  • в комплект входит отверточный ключ для блокировки клапана;
