750 Comap
Клапан балансировочный

выпуск прекращён

+ добавить документацию или чертежи

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

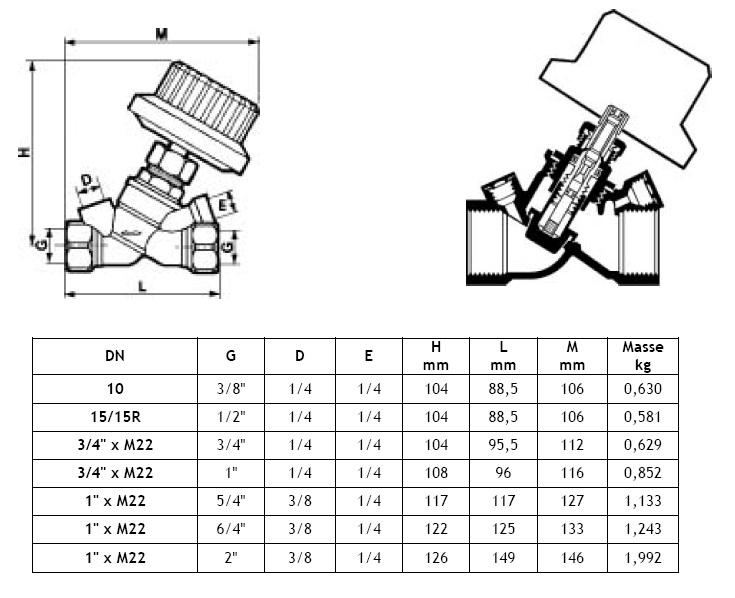

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
10	1.95	89	0.63	16	выпуск прекращён
15R	1.90	89	0.58	16	выпуск прекращён
15	4.47	89	0.58	16	выпуск прекращён
20R	1.89	96	0.63	16	выпуск прекращён
20	5.90	96	0.63	16	выпуск прекращён
25R	5.19	96	0.85	16	выпуск прекращён
25	8.52	96	0.85	16	выпуск прекращён
32	15	117	1.13	16	выпуск прекращён
40	21	125	1.24	16	выпуск прекращён
50	36	149	1.99	16	выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

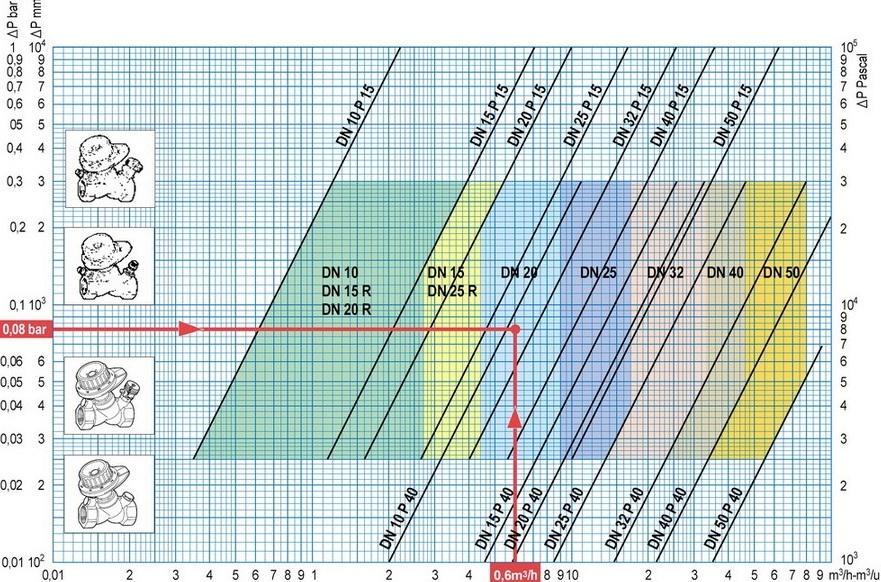

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

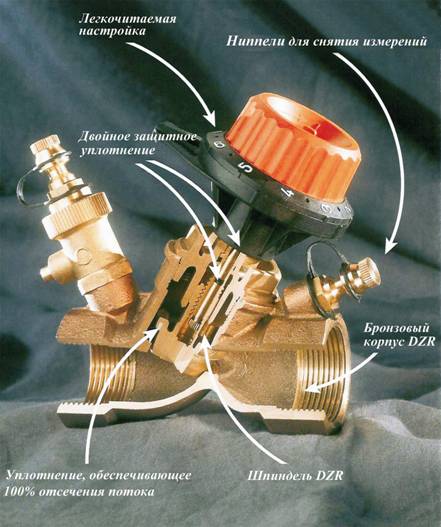

Клапаны КОМАП устанавливаются как на подающей, так и на обратной линиях, в любом положении относительно потока.

Пропускная способность клапанов не зависит от его положения относительно потока.

Для более эффективной работы клапанов КОМАП рекомендует устанавливать их в направлении от А к В (см.маркировку на корпусе клапана).

Нумерованная ручка рассчитана на 40 позиций, каждая позиция - это 1/10 полного поворота ручки (количество полных поворотов указывается в красном окошке, а номер позиции на самой ручке).

Номер позиции можно видеть и снизу, и сверху балансировочного клапана.

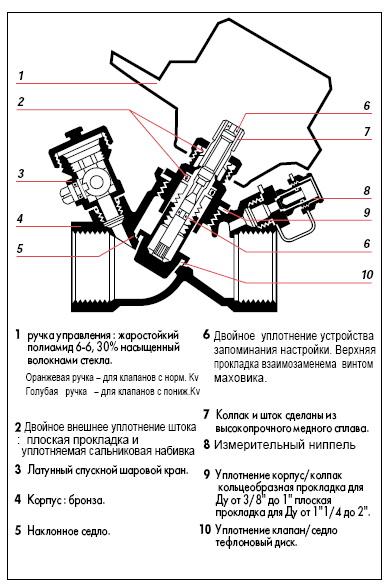

Позиция настройки может быть защищена: фиксированием позиции настройки и пломбированием ручки Функция защиты и запоминания настройки есть во всех моделях клапанов КОМАП.

Гамма балансировочной арматуры с редуцированным проходом маркировка R (DN15R) хорошо подходит для дополнительного регулирования в проектах по реконструкции и ремонту зданий.
