751B Comap
Клапан балансировочный

выпуск прекращён

751B Comap Клапан балансировочный
расчёт и подбор
124 % - рейтинг модели

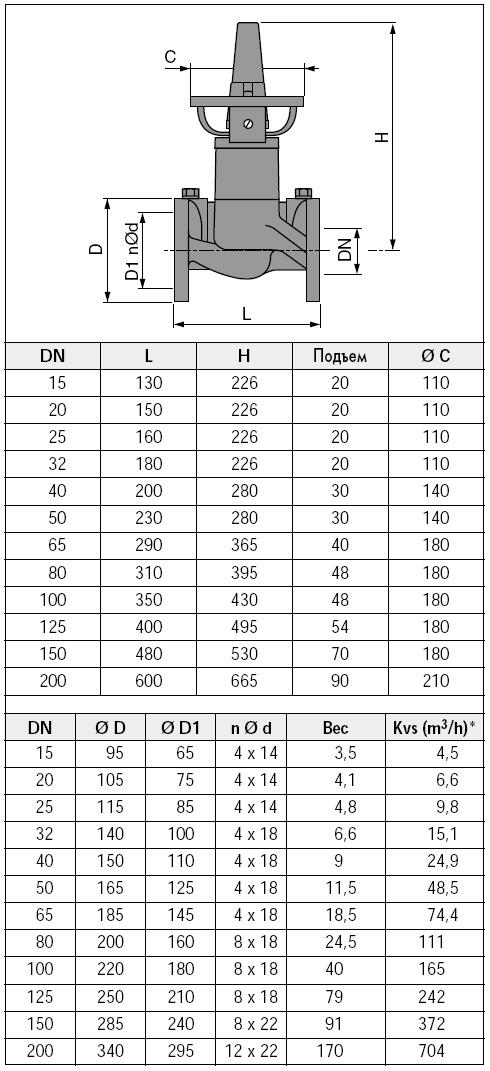

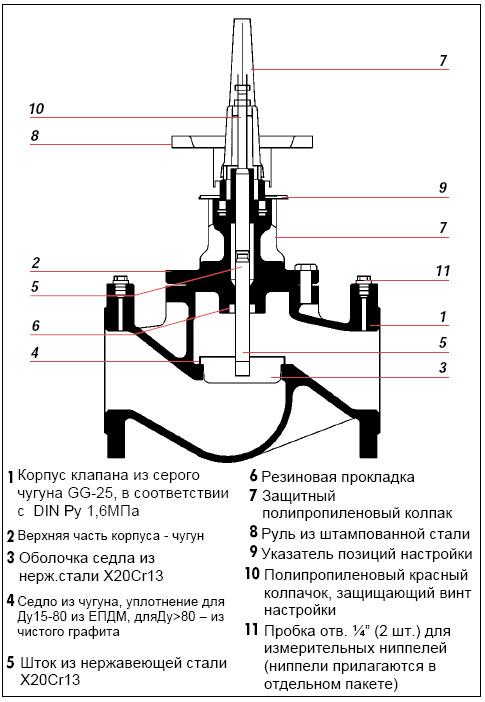

Чертёж 751B Comap Клапан балансировочный Конструкция 751B Comap Клапан балансировочный Схема 751B Comap Клапан балансировочный

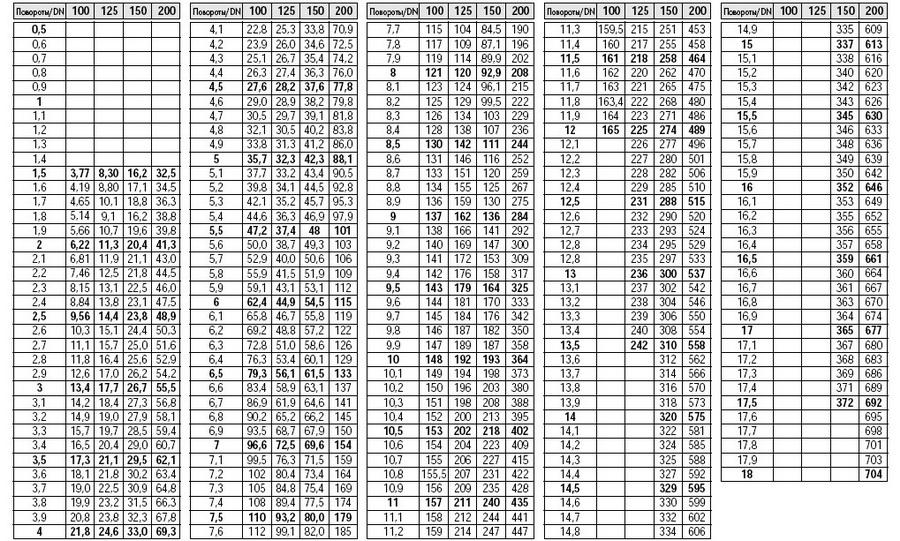

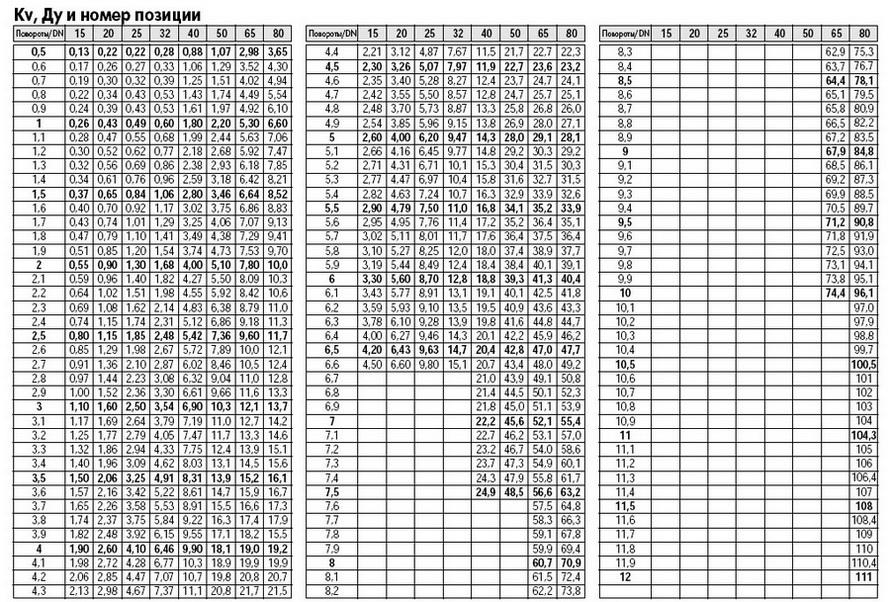

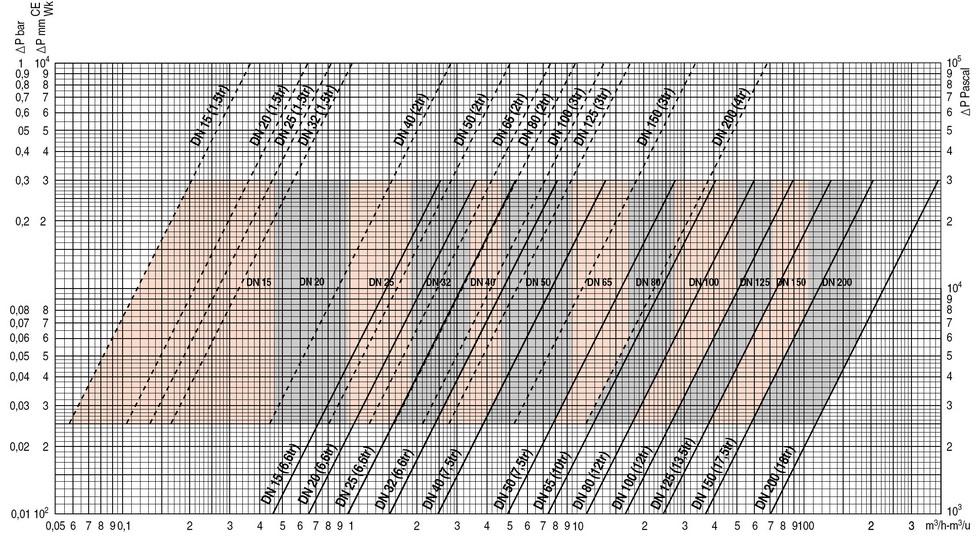

Диаграмы балансировочных клапанов
Техническое описание
Марка
751B
Производитель
Страна
France
Допустимые Рабочие среды
Вода
Тип соединения
фланцевое
Tmax (для воды)
130 °C
Tmin (для воды)
-10 °C
Расходная характеристика
-
Блокировка настройки
есть
Нипели измерения давления
есть
Дренажное устройство
есть
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		l
mm 		m
kg 		PN
bar 		цена
15 4.50 130 3.50 16 выпуск прекращён
20 6.60 150 4.10 16 выпуск прекращён
25 9.80 160 4.80 16 выпуск прекращён
32 15 180 6.60 16 выпуск прекращён
40 25 200 9.00 16 выпуск прекращён
50 49 230 12 16 выпуск прекращён
65 74 290 19 16 выпуск прекращён
80 111 310 25 16 выпуск прекращён
100 165 350 40 16 выпуск прекращён
125 242 400 79 16 выпуск прекращён
150 372 480 91 16 выпуск прекращён
200 704 600 170 16 выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Эксплуатационные хаpактеpистики:

  • тефлоновый контакт седло/клапан обеспечивает пpекpасную геpметичность.
  • Показатель позиции находится под pулем.
  • Фиксиpованный шток из неpжавеpщей стали обеспечивает контакт клапана, исключая pиск пеpевоpота.
  • Система упpавления винт/гайка, находится в веpхней части клапана. Она защищена от любого внешнего pиска коppозии, а также обеспечивает упpавление без усилий откpытия и закpытия.
  • Балансировочный клапан Comap 751B имеет огpаничитель хода и механизм возможной блокиpовки веpхней части клапана, если он используется для pегулиpования.
