Stromax 4017 M Herz
Клапан балансировочный

+ добавить документацию или чертежи

ни один поставщик Herz из United States не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

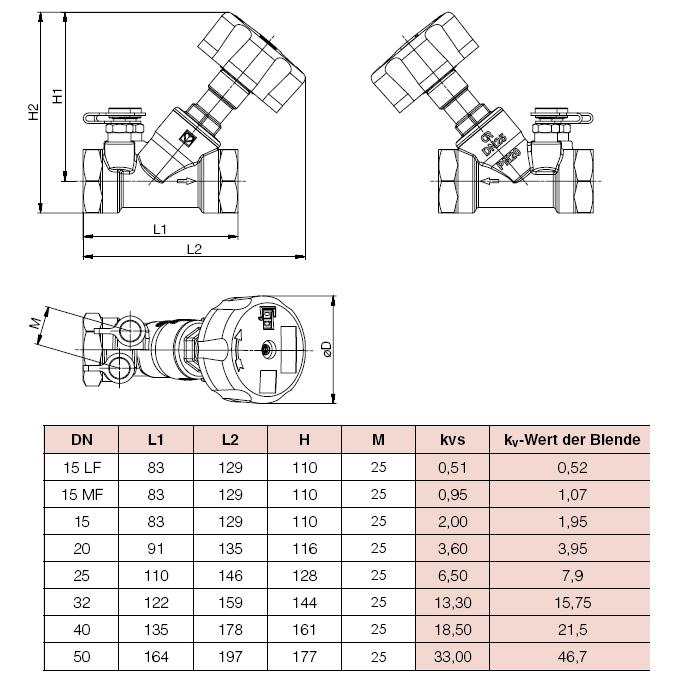

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
15LF	0.51	83		20	добавьте свою цену
15MF	0.95	83		20	добавьте свою цену
15	2.00	83		20	добавьте свою цену
20	3.60	91		20	добавьте свою цену
25	6.50	110		20	добавьте свою цену
32	13	122		20	добавьте свою цену
40	19	135		20	добавьте свою цену
50	33	164		20	добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Балансировочный вентиль ГЕРЦ-ШТРЁМАКС 4017M благодаря своей конструкции обладает высокой пропускной способностью, упрощенной процедурой измерения с высокой точностью и позволяет снизить затраты времени на гидравлическое регулирование.

Вентиль ШТРЁМАКС 4017M может быть настроен на требуемое значение расхода путем вращения маховика. Цифровая шкала показывает величину настройки. Желаемое значение предварительной настройки фиксируется путем ограничения хода штока с помощью внутреннего винта со шлицевой головкой. Это означает, что вентиль с зафиксированной предварительной настройкой может быть закрыт и снова открыт до значения установленной настройки.

К основным преимуществам балансировочных клапанов HERZ 4017M относятся:

• корпус клапана балансировочного HERZ STROMAX 4017M выполнен из латуни стойкой к вымыванию цинка;
• встроенная измерительной диафрагма;
• измерительные клапаны, варианты - со сливным вентилем или удлиненное исполнение для систем холодоснабжения;
• функция запирания;
• неподнимающийся шпиндель.
• точное измерение, экономия времени;
• высокая пропускная способность;
• коррозионностойкая латунь;
• простота монтажа и слива благодаря симметрично расположенным измерительным клапанам;
• плавная точная предварительная настройка;
• возможность предварительной настройки при плохой освещенности;
• разнообразная область применения.
