140 Vexve
Клапан балансировочный

выпуск прекращён

+ добавить документацию или чертежи

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

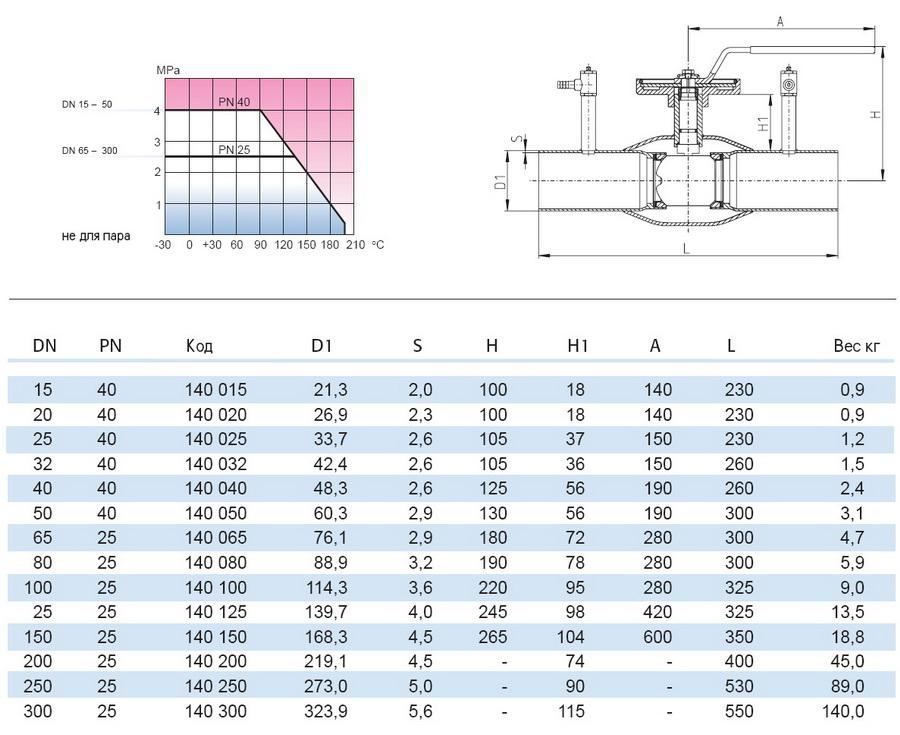

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
15	5.83	230	0.90	40	выпуск прекращён
20	5.83	230	0.90	40	выпуск прекращён
25	13	230	1.20	40	выпуск прекращён
32	13	260	1.50	40	выпуск прекращён
40	23	260	2.40	40	выпуск прекращён
50	34	300	3.10	40	выпуск прекращён
65	61	300	4.70	25	выпуск прекращён
80	108	300	5.90	25	выпуск прекращён
100	216	325	9.00	25	выпуск прекращён
125	294	325	14	25	выпуск прекращён
150	460	350	19	25	выпуск прекращён
200	660	400	45	25	выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

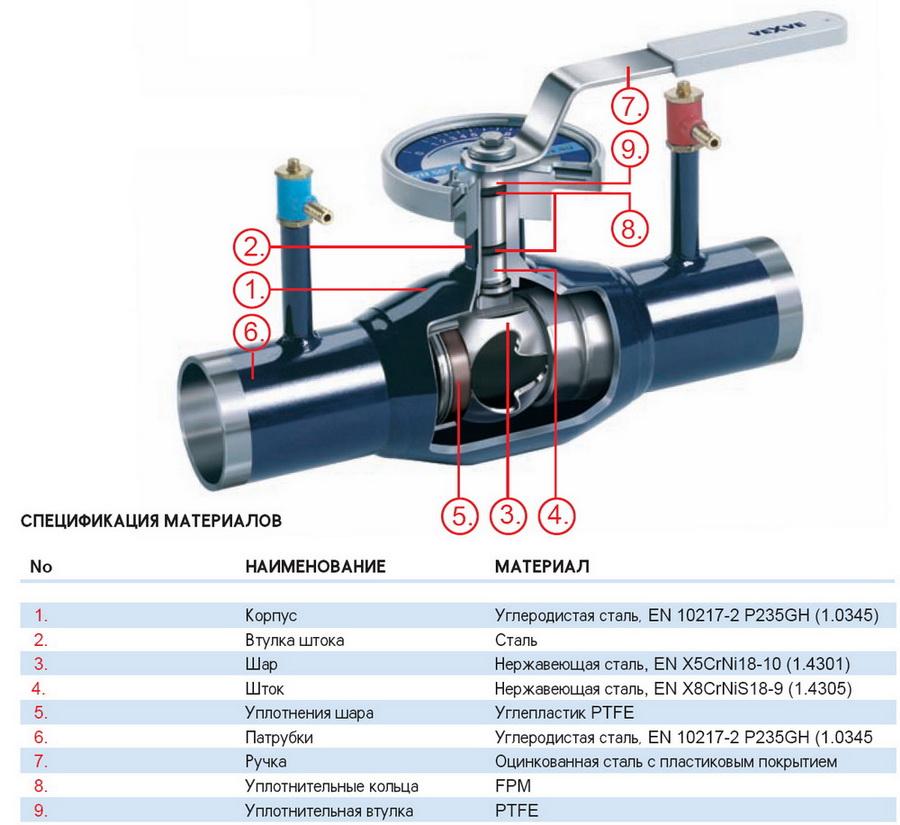

Основные особенности балансировочных клапанов VEXVE 140:

• цельносварная конструкция обеспечивает малый вес клапанов и лёгкость выполнения монтажных и теплоизоляционных работ;
• не требуют технического обслуживания;
• имеют длительный срок эксплуатации;

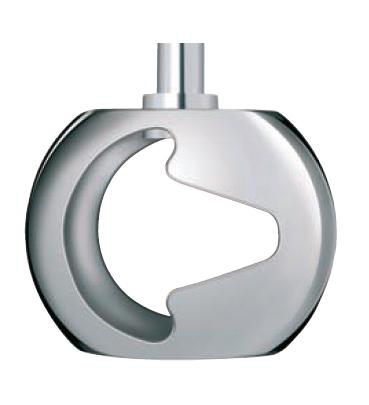

• шар и шток выполнены из высококачественной нержавеющей стали;
• шток имеет невыбираемую конструкцию, что обеспечивает безопасность клапана при высоких перепадах давления;
• верхнее уплотнительное кольцо можно заменить без перекрытия трубопровода;
• тарельчатые пружины плотно прижимают тефлоновые уплотнения PTFE к шару, тем самым обеспечивают абсолютную герметичность при низких перепадах давления;

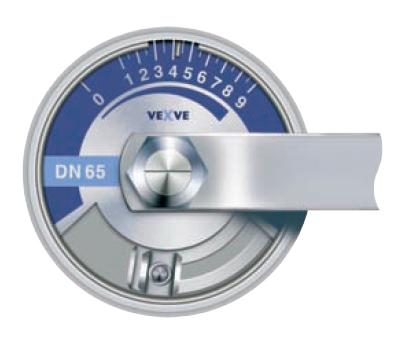

• ручка клапана съёмная и её можно снять и переставить на 180 градусов.
