Hycocon VTZ Oventrop
Клапан балансировочный

+ добавить документацию или чертежи

ни один поставщик Oventrop из United States не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

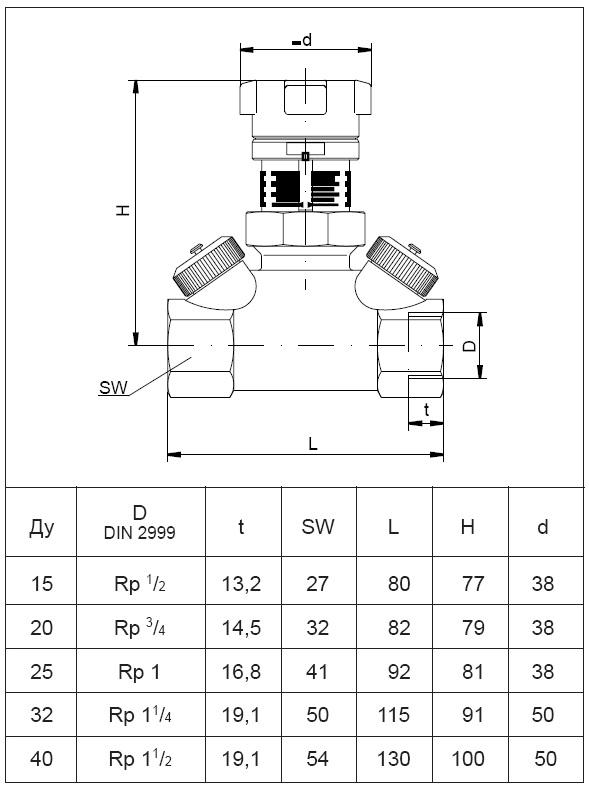

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
15	1.70	80		16	добавьте свою цену
20	2.70	82		16	добавьте свою цену
25	3.60	92		16	добавьте свою цену
32	6.80	115		16	добавьте свою цену
40	10	130		16	добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Балансировочные клапаны Hycocon V Oventrop устанавливаются на стояках центрального водяного отопления и охлаждения и позволяют осуществить гидравлическую увязку стояков.

Гидравлическая увязка осуществляется посредством воспроизводимой преднастройки.

Основные особенности клапанов балансировочных Oventrop Hycocon:

• расположение рабочих элементов с одной стороны корпуса облегчает монтаж и обслуживание;
• одна арматура с 5 функциями: предварительной настройкой, измерения, отключения, заполнения, опорожнения;
• измерительные и сливные штуцеры могут входить в комплектацию;
• плавная настройка, возможность проверки величин расхода и перепада давления с помощью измерительных вентилей;
• простое заполнение и опорожнение с помощью отдельного прибора (комплектующих), навинчиваемого на измерительные штуцеры;
• прямая посадка шпинделя, контролируемая в любой момент времени плавной преднастройкой;

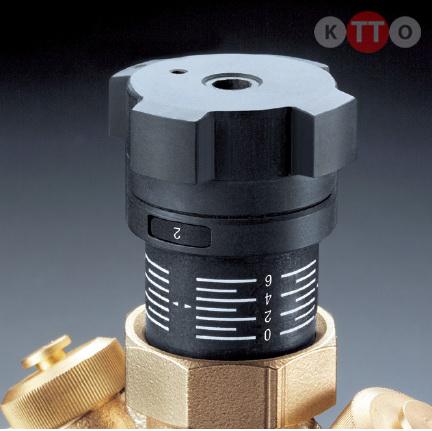

• значения преднастройки легко считываются вне зависимости от положения маховика;
• корпус и прочие контактирующие со средой элементы из латуни, стойкой к выщелачиванию цинка (Ms-EZB);
• золотник с мягким уплотнением из политетрафторэтилена PTFE, не требующее обслуживания уплотнение шпинделя с двойным уплотнительным кольцом;
• все функциональные элементы находятся со стороны маховика;
• имеются вентили для измерения и опорожнения;
• монтаж как на подающий, так и обратный трубопроводы.

Регулирующие вентили Hycocon V можно переоборудовать с помощью инструмента Demo-Bloc без опорожнения системы (Ду 15, Ду 20 и Ду 25).

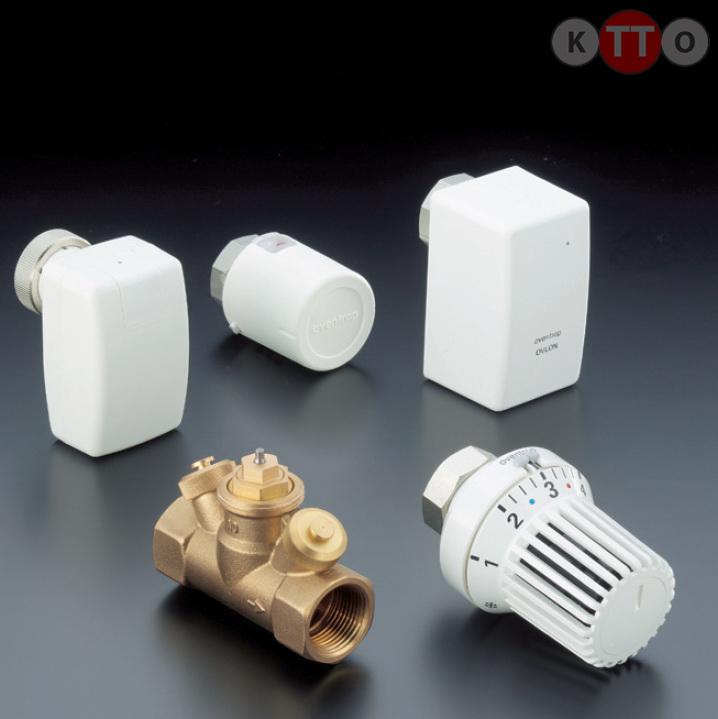

Подходят под термостаты (например „Uni XH”), под сервоприводы (например, электромоторный сервопривод „Uni EIB/LON”) и переоборудуется в регулятор перепада давления.

Регулирующие вентили поставляются с изолирующими пластинами до 80 °C (в упаковке).
