ASV-I Danfoss
Клапан балансировочный

+ добавить документацию или чертежи

ни один поставщик Danfoss из United States не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
		зарегистрировать свою компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
15	1.60	65	0.35	16	добавьте свою цену
20	2.50	75	0.50	16	добавьте свою цену
25	4.00	85	0.87	16	добавьте свою цену
32	6.30	95	1.37	16	добавьте свою цену
40	10.0	100	1.49	16	добавьте свою цену
50	16.0	130	1.98	16	добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Настраиваемый запорно-измерительный клапан ASV-I используют совместно с автоматическим балансировочным клапаном ASV-P/PV для регулирования перепада давления в двухтрубных системах отопления, в которых клапаны терморегуляторов не имеют устройств предварительной (монтажной) настройки пропускной способности.

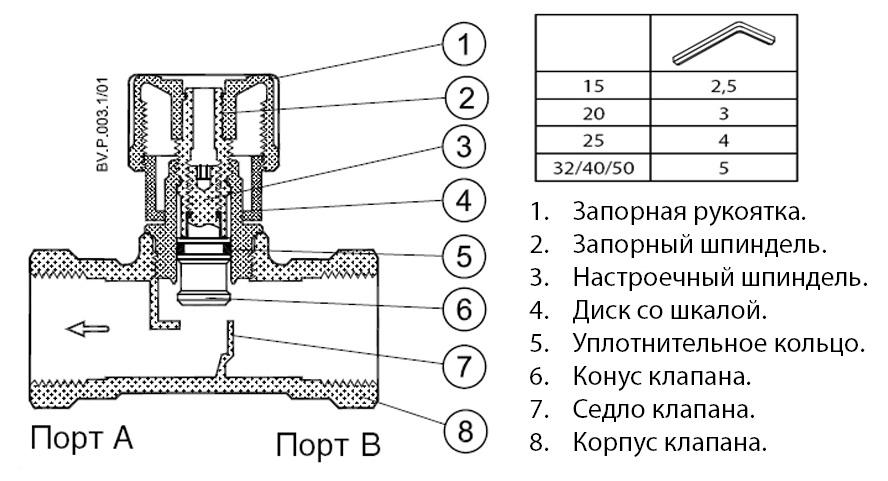

Клапан ASV-I имеет запорную функцию и функцию предварительной настройки пропускной способности. На корпусе клапана установлены ниппели, позволяющие провести измерение расхода теплоносителя. Для подключения импульсной трубки от регулятора перепада давления в корпусе клапана предусмотрено сквозное отверстие.
