STA-DR IMI Hydronic
Клапан балансировочный

выпуск прекращён

+ добавить документацию или чертежи

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

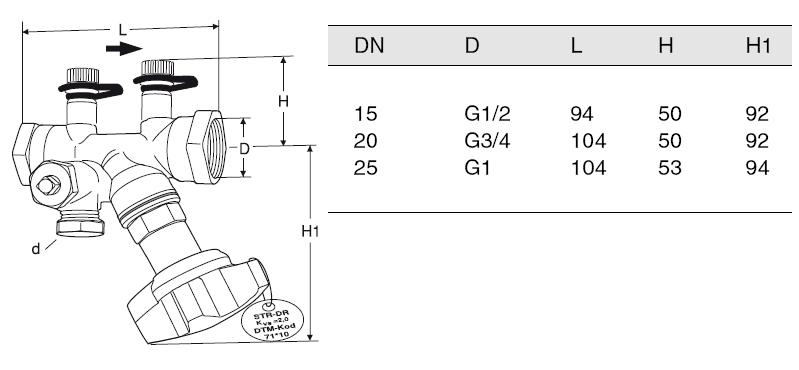

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
15	2.00	94	0.70	20	выпуск прекращён
20	2.00	104	0.76	20	выпуск прекращён
25	4.01	104	0.86	20	выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Клапаны SТА-DR для модернизации систем.

В старых системах трубы имеют, как правило, завышенные диаметры, что приводит к нежелательным сверхмалым настройкам на балансировочных клапанах, если клапаны имеют те же диаметры, что и трубы.

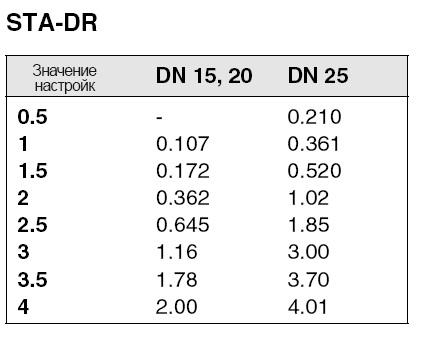

Клапан для модернизации систем STA-DR имеет меньшие значения Kv, следовательно, дает большие значения настройки, и соответственно, большую точность настройки для тех же диаметров.
