Расстояние между опорами труб
расчёт пролётов между опорами трубопроводов
ПРИМЕР
Расстояние между опорами труб выбирается на основе расчетов прочности и прогиба, зависящих от способа прокладки, параметров теплоносителя, диаметра и материала трубопровода.
Расчет расстояния между опорами стальных трубопроводов выполняется с использованием таблиц данных, представленных в справочнике проектировщика «Проектирование тепловых сетей».

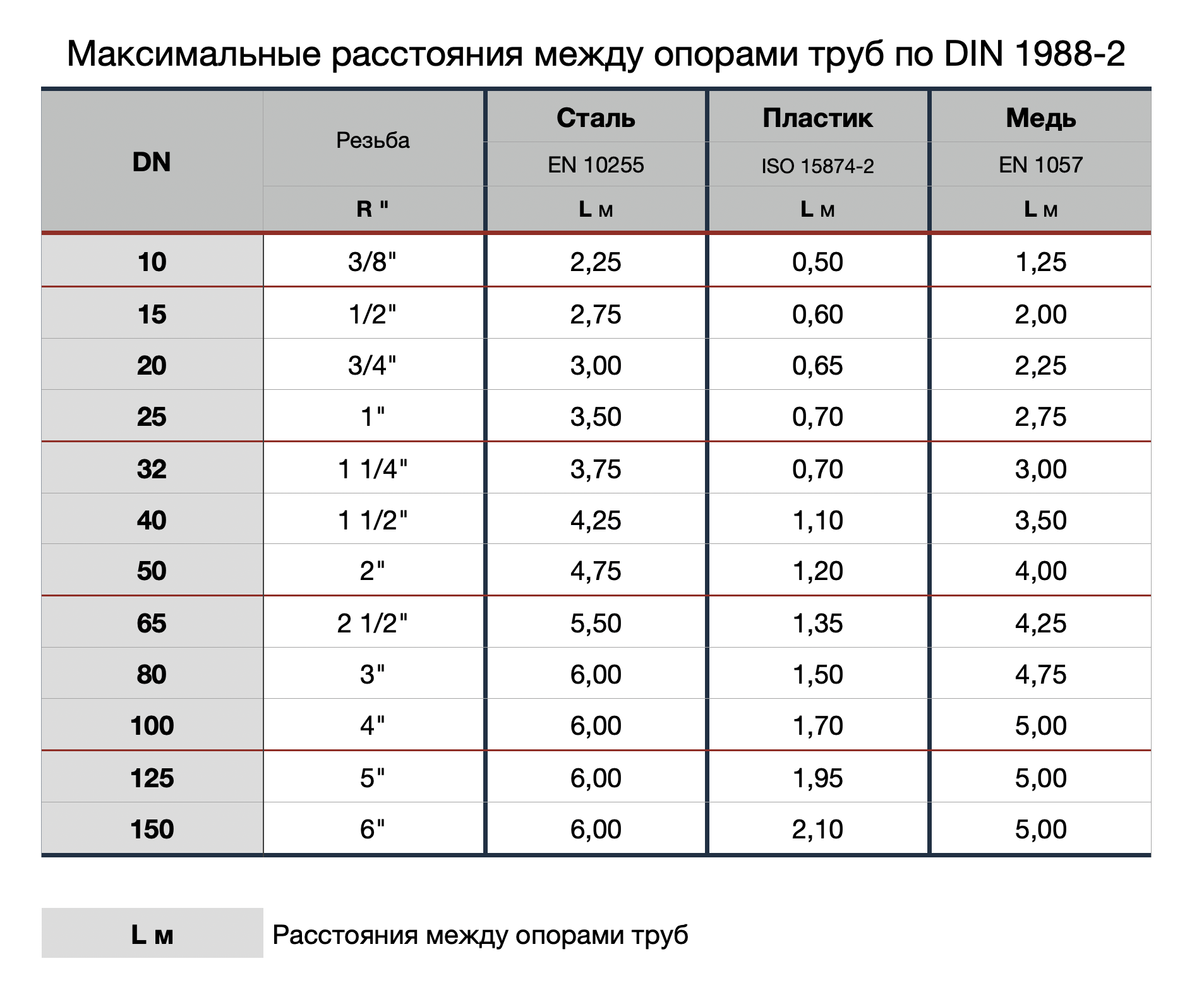

Пролеты между опорами пластиковых и медных трубопроводов рассчитываются на основе максимальных пролетов, указанных в DIN 1988-2.

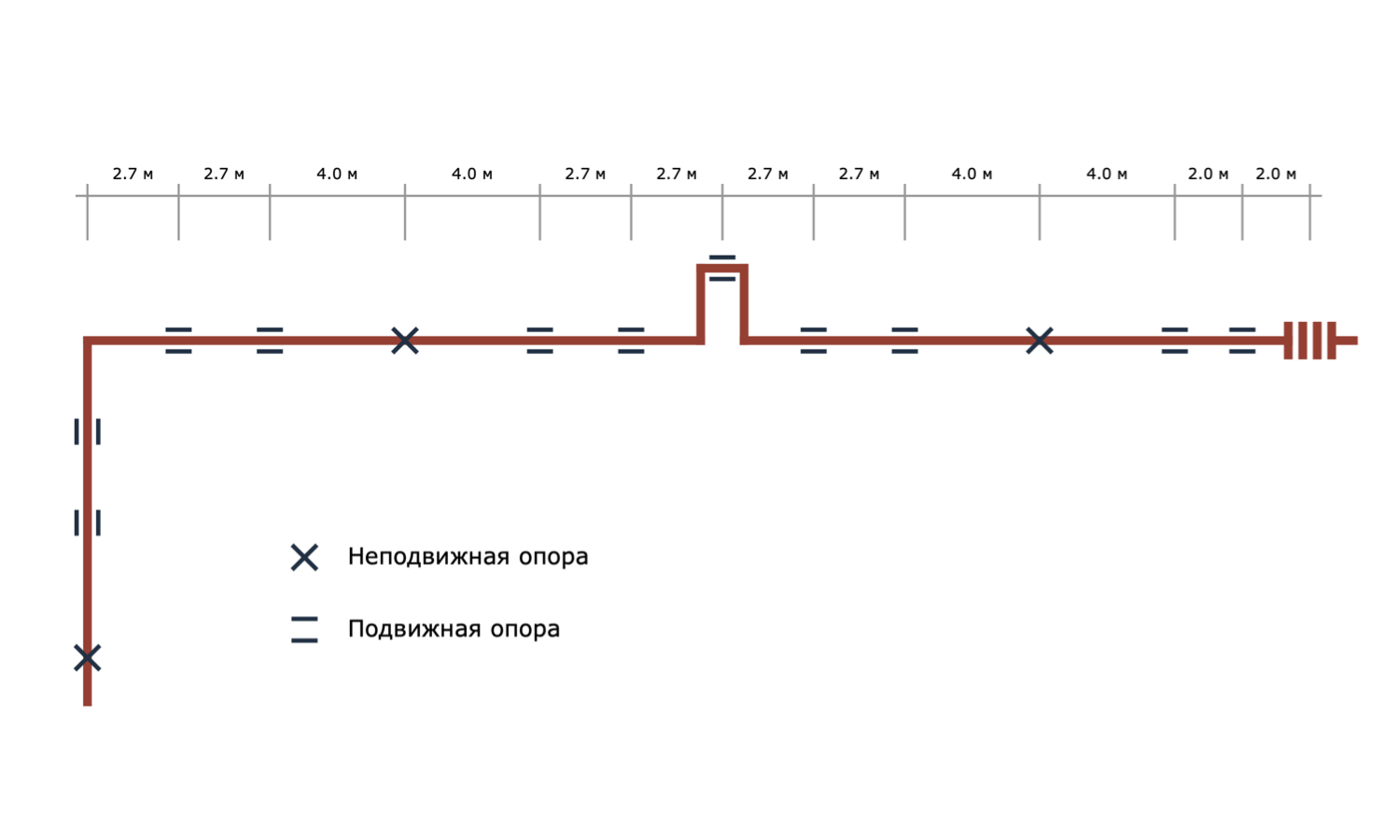

Расположение и комбинация подвижных и неподвижных опор при проектировании прокладки трубопровода являются критическими для обеспечения стабильности, эффективности и долговечности системы. Это позволяет избежать деформаций труб при тепловом расширении, обеспечить безопасную эксплуатацию и минимизировать риск возникновения аварий и утечек.
Подвижные опоры устанавливаются на участках между неподвижными опорами для обеспечения возможности смещения трубопровода при температурном расширении. Места размещения неподвижных опор зависят от схематических особенностей тепловых сетей. Обычно неподвижные опоры устанавливаются у ответвлений трубопровода и около запорной арматуры, а на прямых участках размещаются с учетом компенсирующей способности компенсаторов и участков самокомпенсации.
Этот онлайн-расчет определит следующие расстояния между опорами трубопровода:
- максимальный пролет при расчете на прочность на прямых участках
- максимальный пролет при расчете на прогиб на прямых участках
- рекомендуемое расстояние между опорами труб на прямых участках
- расстояние между опорами трубопровода на участках, примыкающих к компенсаторам и поворотам
Выбор подвижной опоры для стальных труб
Скользящие опоры: применяются для труб диаметром от DN25 до DN150 во всех вариантах прокладки тепловых сетей. Для труб диаметром DN200 – 1200 мм скользящие опоры используются при прокладке в непроходимых и полупроходимых каналах, а также для нижнего ряда труб в туннелях.
Подвесные опоры: применяются при надземной прокладке на эстакадах с растяжками, подвешивании трубы к трубе, на участках самокомпенсации или установке П-образных компенсаторов. При использовании П-образных компенсаторов рекомендуется устанавливать направляющие опоры на расстоянии в 40*DN. На участках с осевыми компенсаторами установка подвесных опор не допускается.
Катковые опоры: применяются для труб диаметром DN > 200 мм при прокладке на низких и высоких опорах, отдельно стоящих, по стенам зданий и в туннелях на каркасах и кронштейнах. Катковые опоры не применяются при прокладке трубопроводов в непроходимых каналах.
При надземной прокладке трубопроводов на эстакадах с пролетной конструкцией для условных проходов труб диаметром DN>200 мм применяются как скользящие, так и катковые опоры. Катковые опоры устанавливаются в случае, если применение скользящих опор приводит к перегрузке пролетов.
Подвижные опоры не применяются для безканальной прокладки трубопроводов.
