Расчёт Z-образного компенсатора

Расчёт изгибающих напряжений в Z-образном компенсаторе

DN - Диаметр трубопровода

80 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350

L - Длина большего плеча компенсатора

м

P - Длина меньшего плеча компенсатора

м

H - Вылет компенсатора

м

R - Радиус оси / или Тип отводов

мм Крутоизогнутые Гнутые

Максимальная температура теплоносителя

°C

Минимальная температура окружающей среды

°C

Рассчитать

Рассчитать тепловое удлинение трубы

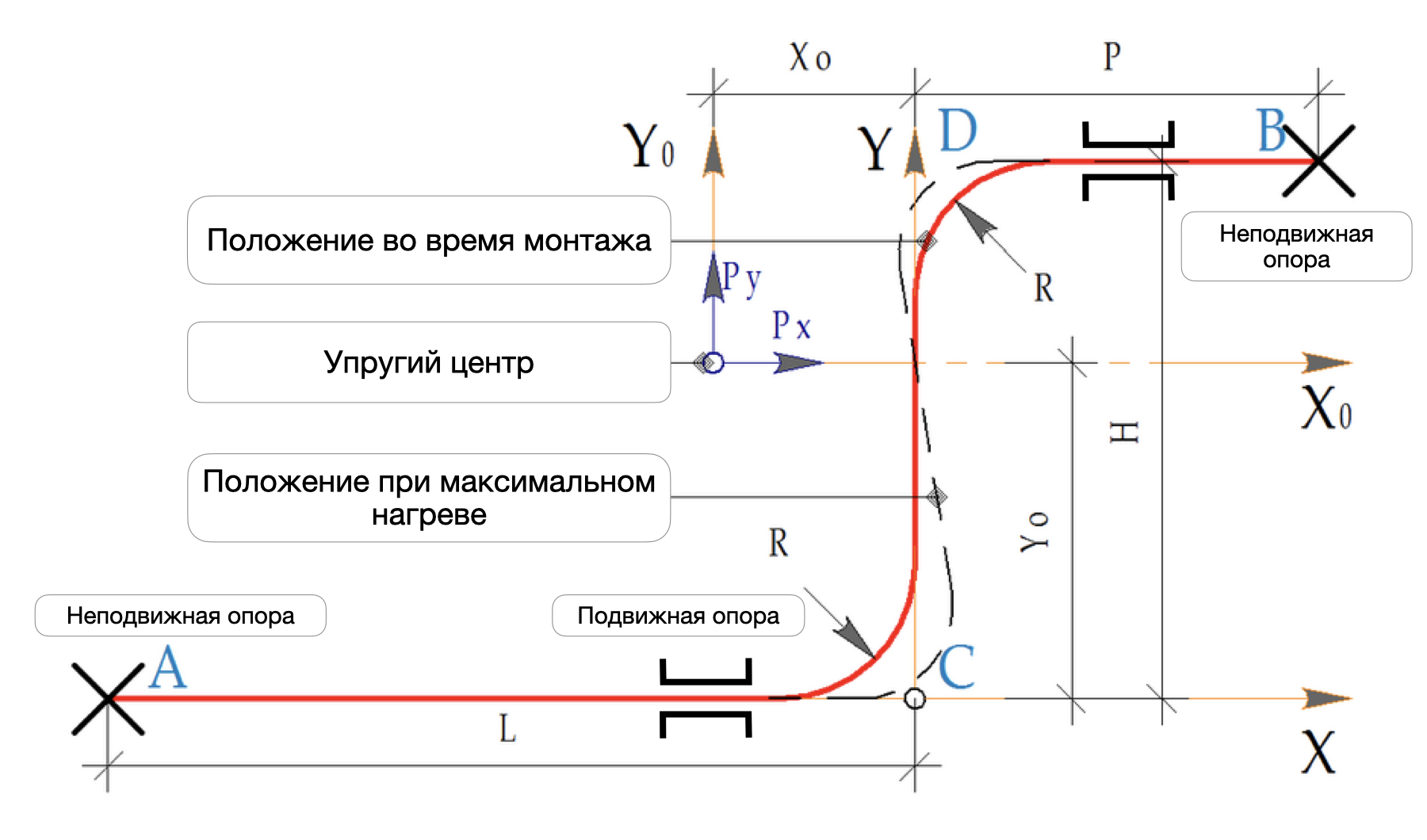

Z - образными компенсаторами называют участки трубопровода с двумя отводами в одной плоскости. Их используют для самокомпенсации тепловых удлинений в тепловых сетях при любых способах прокладки независимо от диаметра трубопровода.

Расчёт Z-образного компенсатора выполняется для определения размеров вылета (Н) и плеч (L, P), при которых изгибающее напряжение от тепловой деформации трубопровода, не превысит допустимого значения в 80 МПа.

Данная online программа рассчитает напряжение изгиба на критических участках трубопровода, c Z-образным компенсатором заданных размеров.

Алгоритм взят из методики расчёта Z-образного компенсатора приведенной в — Справочнике проектировщика «Проектирование тепловых сетей» под редакцией А. А. Николаева.

В расчёте приняты следующие ограничения

• Трубопровод заполнен водой или паром
• Трубопровод выполнен из стальной трубы
• Максимальная температура рабочей среды не превышает 200 °С
• Максимальное давление в трубопроводе не превышает 1,6 МПа (16 бар)
• Компенсатор установлен на горизонтальном трубопроводе
• Неподвижные опоры считаются абсолютно жёсткими
• Трубопровод не испытывает ветрового давления и других нагрузок
• Сопротивление сил трения подвижных опор при тепловом удлинении не учитывается
• Отвод гладкий с углом поворота 90°
