2N Samson
Фильтр сетчатый фланцевый

расчёт и подбор
95 % - рейтинг модели

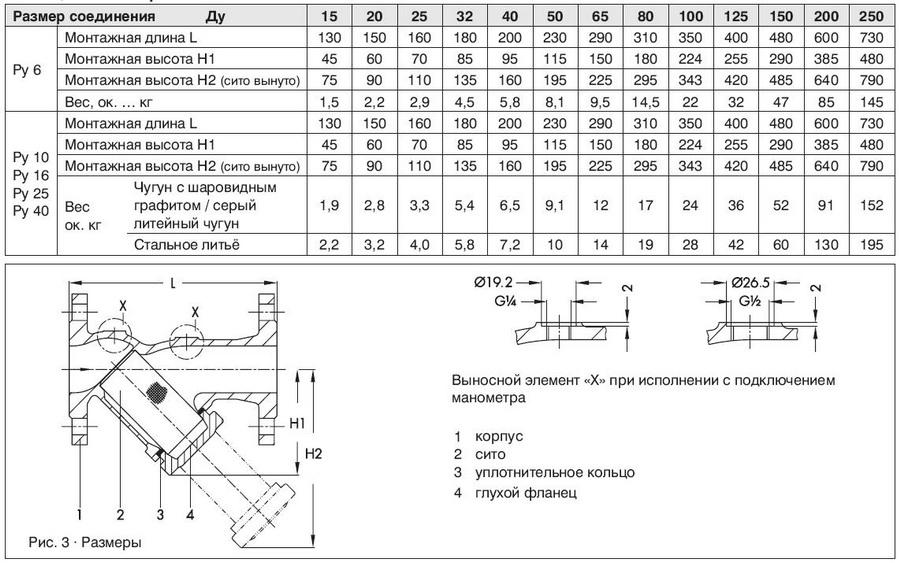

Чертёж 2N Samson Фильтр сетчатый фланцевый
Техническое описание
Data sheet
Mounting and operating instructions

купить 2N Samson in United States

ни один поставщик Samson из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
2N
Производитель
Страна
Germany
Допустимые Рабочие среды
Вода | Пар | сжатый Воздух
Тип соединения
фланцевое
Tmax (для воды)
300 °C
Tmin (для воды)
2 °C
Материал корпуса
чугун
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
d
mm
цена
15 6.3 130 1.9 16 0.50 добавьте свою цену
20 10 150 2.8 16 0.50 добавьте свою цену
25 16 160 3.3 16 0.50 добавьте свою цену
32 25 180 5.4 16 0.80 добавьте свою цену
40 40 200 6.5 16 0.80 добавьте свою цену
50 63 230 9.1 16 0.80 добавьте свою цену
65 100 290 12 16 0.80 добавьте свою цену
80 160 310 17 16 1.3 добавьте свою цену
100 250 350 24 16 1.3 добавьте свою цену
125 400 400 36 16 1.3 добавьте свою цену
150 630 480 52 16 1.3 добавьте свою цену
200 1000 600 91 16 2.0 добавьте свою цену

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

m - масса фильтра, кг.

d - диаметр отверстий фильтрующего элемента (сетки), мм.

PN - номинальное давление, бар

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на фильтре составит 1 бар.

Сетчатые фильтры SAMSON применяются для защиты от загрязнений последовательно включённых агрегатов, установок, измерительных и регулирующих приборов.

Фильтры Samson выпускаются в исполнениях PN6, PN10, PN16, PN25 и PN40.

Корпус фильтра в зависимости от исполнения может быть выполнен из серого литейного чугуна, чугуна с шаровидным графитом, стального литья или нержавеющего стального литья.

Samson производит фланцевые фильтры грязеуловители двух типов:

  • Тип 2N с простым ситом
  • Тип 2NI с несущим ситом

в нашем каталоге не представлен фланцевый фильтр 2N DN250 выпускаемый также Samson.
