ARI Strainer 050 ARI Armaturen
Фильтр сетчатый фланцевый

расчёт и подбор
118 % - рейтинг модели

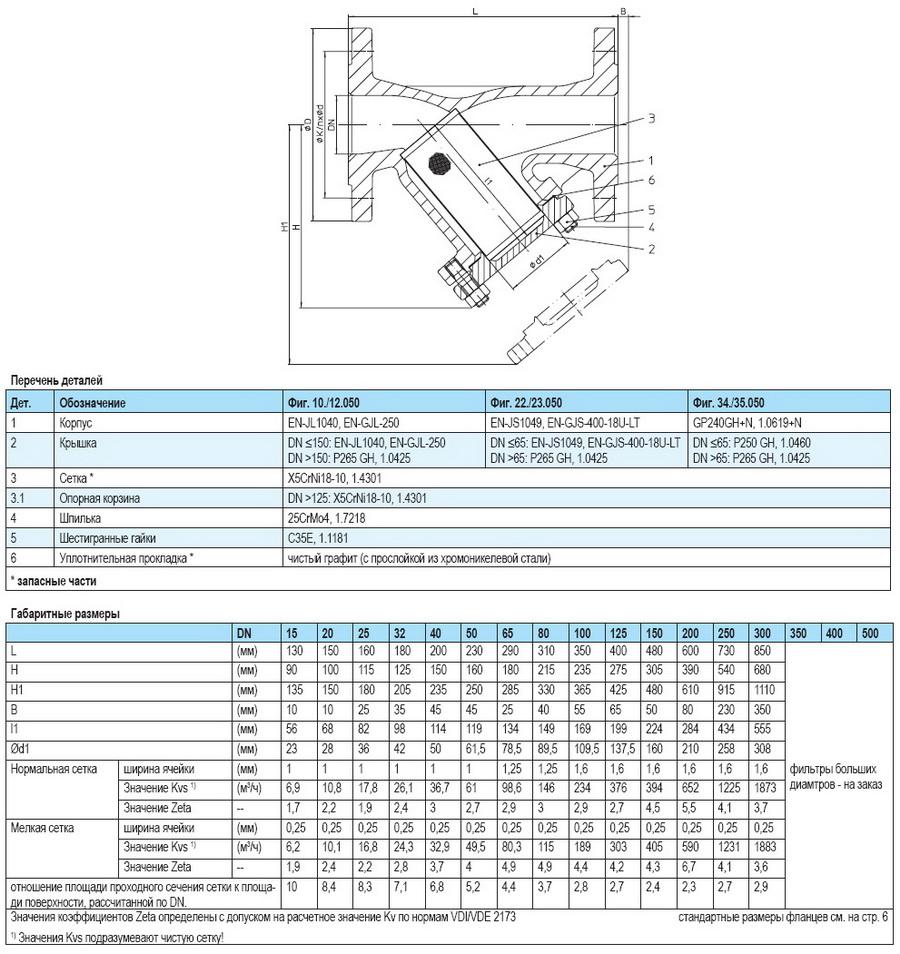

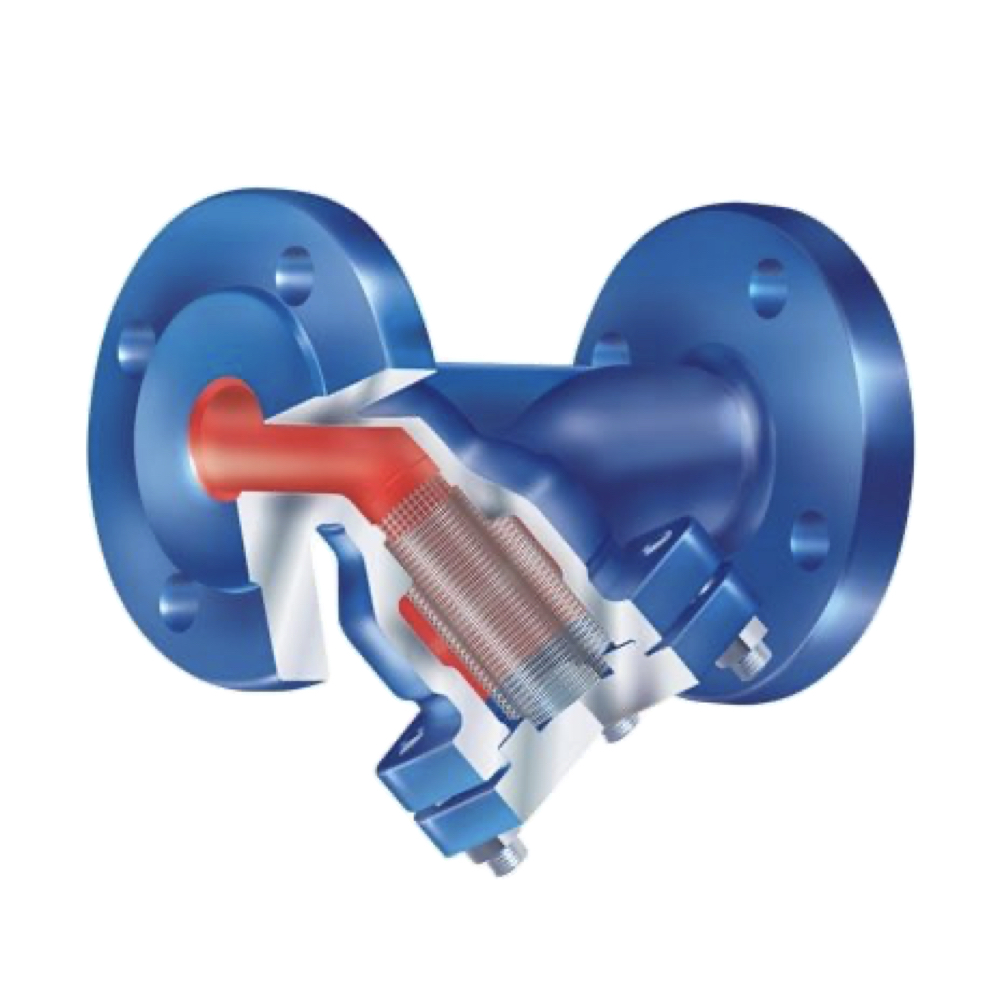

Чертёж ARI Strainer 050 ARI Armaturen Фильтр сетчатый фланцевый Конструкция ARI Strainer 050 ARI Armaturen Фильтр сетчатый фланцевый
Инструкция по эксплуатации и монтажу
Технический паспорт
Data sheet
Installation and operating instructions
Сертифікат відповідності

купить ARI Strainer 050 ARI Armaturen in United States

ни один поставщик ARI Armaturen из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
ARI Strainer 050
Производитель
Страна
Germany
Допустимые Рабочие среды
Вода | Пар | сжатый Воздух | Газ
Тип соединения
фланцевое
Tmax (для воды)
300 °C
Tmin (для воды)
-10 °C
Материал корпуса
чугун
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
d
mm
цена
15 6.90 130 3.00 16 1.0 добавьте свою цену
20 11 150 4.00 16 1.0 добавьте свою цену
25 18 160 5.00 16 1.0 добавьте свою цену
32 26 180 7.00 16 1.0 добавьте свою цену
40 37 200 9.00 16 1.0 добавьте свою цену
50 61 230 12 16 1.0 добавьте свою цену
65 99 290 16 16 1.25 добавьте свою цену
80 146 310 21 16 1.25 добавьте свою цену
100 234 350 30 16 1.6 добавьте свою цену
125 376 400 43 16 1.6 добавьте свою цену
150 394 480 61 16 1.6 добавьте свою цену
200 652 600 121 16 1.6 добавьте свою цену

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

m - масса фильтра, кг.

d - диаметр отверстий фильтрующего элемента (сетки), мм.

PN - номинальное давление, бар

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на фильтре составит 1 бар.

Особенности фильтров ARI Armaturen ARI-Strainer 050:

  • сетка и опорная корзина из нержавеющей стали
  • укрепленная сетка для DN 50 и выше
  • для DN 150 и выше сетка с несущей корзиной
  • направляющие для точной установки сетки в крышке и корпусе

Фланцевые фильтры ARI-Strainer 050 ARI Armaturen производятся в исполнениях PN6, PN16, PN25 и PN40, кроме того они могут быть укомплектованы сеткой с ячейкой меньшего диаметра.

В нашем каталоге не представлены типоразмеры фильтров DN250 и DN300 также производимые ARI Armaturen.
