Технические характеристики сетчатых фильтров

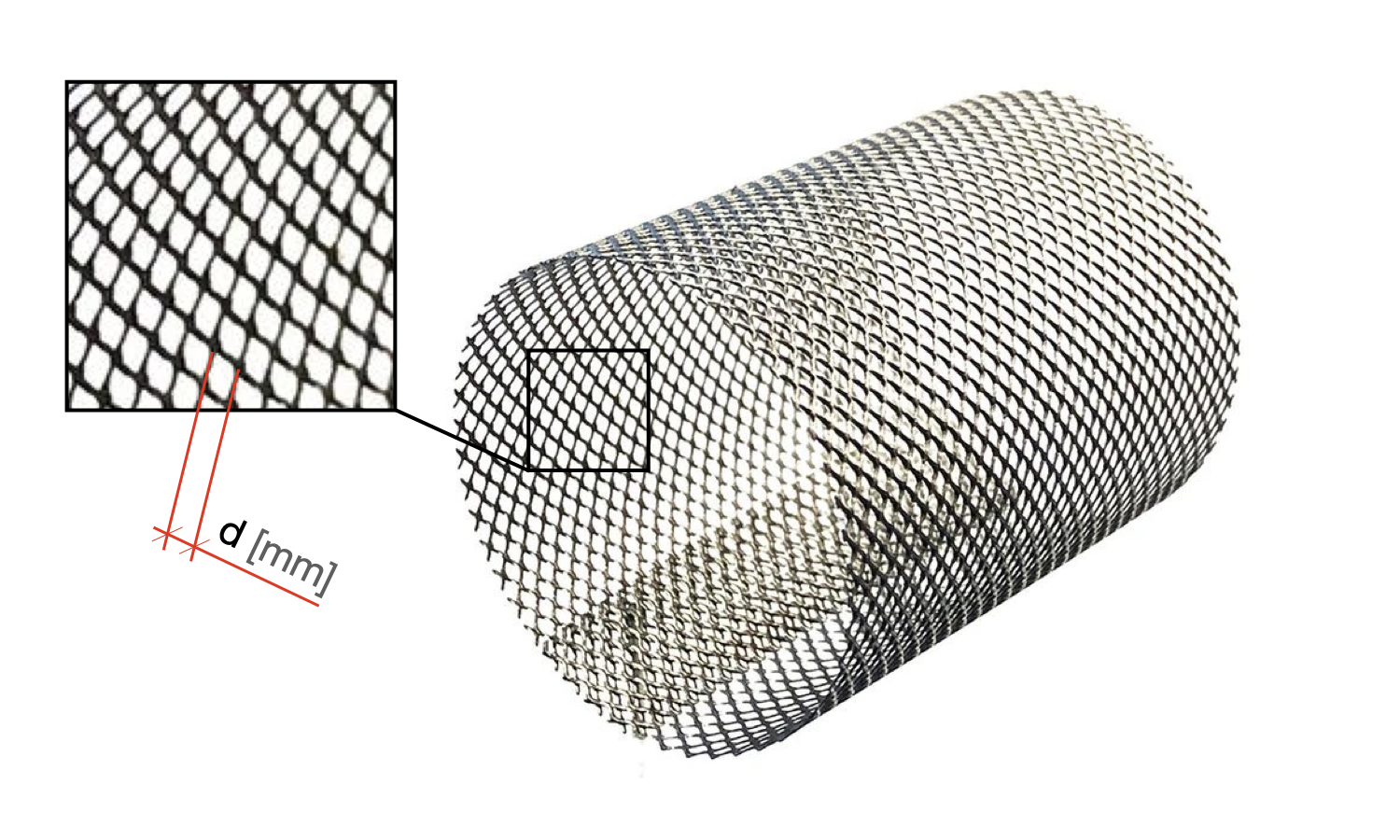

Размер ячейки фильтрующего элемента - это диаметр отверстий в фильтрующем элементе (сетке), измеряемый в миллиметрах. Чем меньше размер ячейки, тем меньшие частицы может удерживать данный фильтр. Однако потери давления на таком фильтре и скорость его загрязнения будут тем меньше, чем меньше размер ячейки фильтрующего элемента.

DN фильтра - номинальный диаметр отверстия в присоединительных патрубках. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону. Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду фильтра. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

PN фильтра - номинальное давление - наибольшее избыточное давление рабочей среды с температурой 20°C, при котором обеспечивается длительная и безопасная эксплуатация. Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру фильтра. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

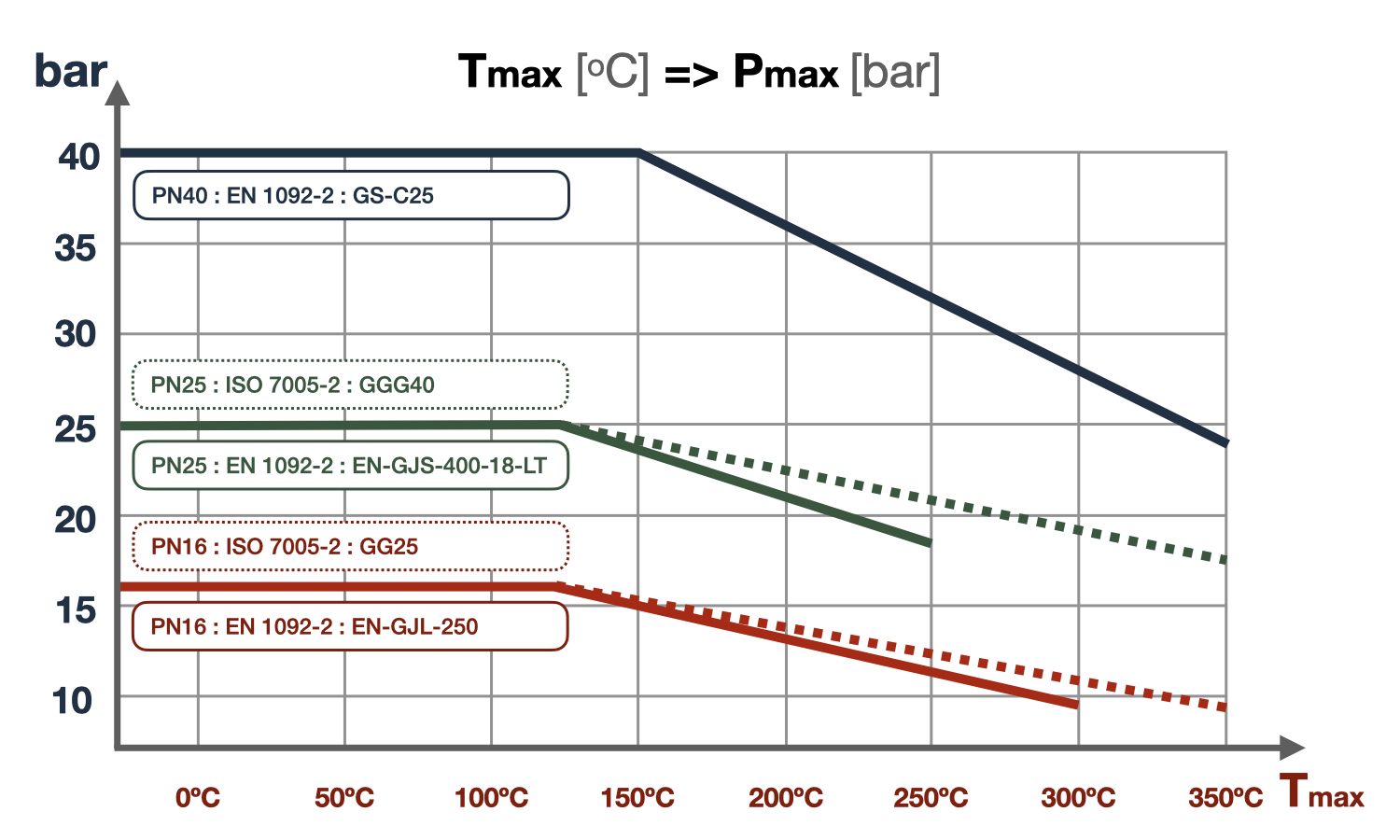

Pр фильтра - рабочее давление – это наибольшее избыточное давление, при котором возможна длительная работа арматуры при заданной температуре. Значение рабочего давления, как правило, меньше значения номинального давления, поэтому режим работы при максимальной рабочей температуре и номинальном давлении среды – не допускается.

Kvs фильтра - коэффициент пропускной способности соответствует расходу воды, в м³/ч с температурой в 20°C, при котором потери напора на фильтре составят 1 бар. Значение коэффициента пропускной способности фильтров используется в гидравлических расчётах для определения потерь напора.
