Технические характеристики регулирующих клапанов

Пропускная способность регулирующего клапана Kvs - значение коэффициента пропускной способности Kvs численно равно расходу воды через клапан в м³/ч с температурой 20°C при котором потери давления на нём составят 1бар.

Динамический диапазон регулирования, это отношение наибольшей пропускной способности регулирующего клапана при полностью открытом затворе (Kvs) к наименьшей пропускной способности (Kv), при которой сохраняется заявленная расходная характеристика. Динамический диапазон регулирования ещё называют регулирующим отношением.

Так, например, динамический диапазон регулирования клапана равный 50:1 при Kvs 100, означает, что клапан может управлять расходом в 2м³/ч, сохраняя зависимости присущие его расходной характеристике.

Большинство регулирующих клапанов обладают динамическими диапазонами регулирования 30:1 и 50:1, но существуют и клапаны с очень хорошими регулирующими свойствами, их диапазон регулирования равен 100:1.

Авторитет регулирующего клапана - характеризует регулирующую способность клапана. Численно значение авторитета равно отношению потерь давления на полностью открытом затворе клапана к потерям давления на регулируемом участке.

Чем ниже авторитет регулирующего клапана, тем сильнее его расходная характеристика отклоняется от идеальной и тем менее плавным будет изменение расхода при движении штока. Так, например, в системе управляемой клапаном с линейной расходной характеристикой и низким авторитетом - закрытие проходного сечения на 50% может уменьшить расход всего лишь на 10%, при высоком же авторитете закрытие на 50% должно снижать расход через клапан на 40-50%.

Рекомендуется терять на регулирующем клапане с линейной характеристикой не менее 50% располагаемого напора на участке, а на клапане с логарифмической характеристикой не менее 10%.

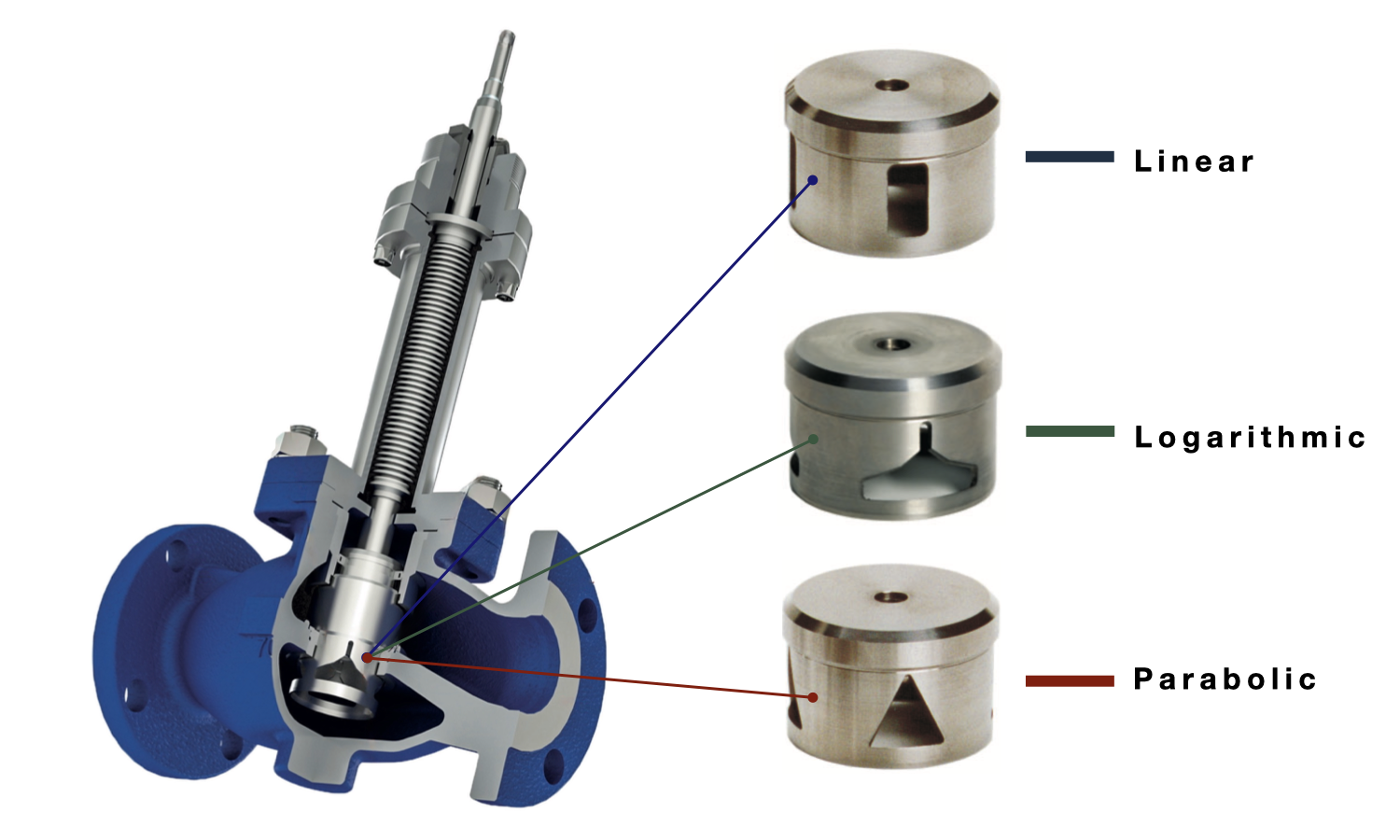

Расходная характеристика регулирующего клапана отображает зависимость изменения относительного расхода через клапан от изменения относительного хода штока регулирующего клапана при постоянном перепаде давления на нём.

Линейная расходная характеристика - одинаковые приросты относительного хода штока вызывают одинаковые приросты относительного расхода. Регулирующие клапаны с линейной расходной характеристикой применяются в системах, где существует прямая зависимость между управляемой величиной и расходом среды. Регулирующие клапаны с линейной расходной характеристикой идеально подходят для поддержания температуры смеси теплоносителя в тепловых пунктах с зависимым подключением к тепловой сети.

Равнопроцентная расходная характеристика (логарифмическая) - зависимость относительного прироста расхода от относительного прироста хода штока - логарифмическая. Регулирующие клапана с логарифмической расходной характеристикой применяются в системах, где управляемая величина нелинейно зависит от расхода через регулирующий клапан. Так, например, регулирующие клапаны с равнопроцентной расходной характеристикой рекомендуется применять в системах отопления для регулирования теплоотдачи отопительных приборов, которая нелинейно зависит от расхода теплоносителя. Регулирующие клапана с логарифмической расходной характеристикой отлично регулируют теплоотдачу скоростных теплообменных аппаратов с низким перепадом температур теплоносителя. Рекомендуется применять клапана с равнопроцентной расходной характеристикой в системах где требуется регулирование по линейной расходной характеристике, а поддерживать высокий авторитет на регулирующем клапане нет возможности. В таком случае сниженный авторитет искажает равнопроцентную характеристику клапана приближая её к линейной. Такая особенность наблюдается при авторитетах регулирующих клапанов не ниже чем 0,3.

Параболическая расходная характеристика - зависимость относительного прироста расхода от относительного хода штока подчиняется квадратичному закону (проходит по параболе). Регулирующие клапаны с параболической расходной характеристикой применяются как компромисс между клапанами с линейной и равнопроцентной характеристиками.

DN регулирующего клапана - номинальный диаметр отверстия в присоединительных патрубках. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону.

PN регулирующего клапана - номинальное давление - наибольшее избыточное давление рабочей среды с температурой 20°C, при котором обеспечивается длительная и безопасная эксплуатация.
