Технические характеристики трёхходовых клапанов

Пропускная способность трёхходового клапана Kvs - значение коэффициента пропускной способности Kvs численно равно расходу воды через клапан в м³/ч с температурой 20°C при котором потери давления на нём составят 1бар. Как правило, значение коэффициента пропускной способности по ходу A-AB и B-AB у трёхходового клапана одинаково.

Динамический диапазон регулирования, это отношение наибольшей пропускной способности регулирующего клапана при полностью открытом затворе (Kvs) к наименьшей пропускной способности (Kv), при которой сохраняется заявленная расходная характеристика. Динамический диапазон регулирования ещё называют регулирующим отношением.

Так, например, динамический диапазон регулирования клапана равный 50:1 при Kvs 100, означает, что клапан может управлять расходом в 2м³/ч, сохраняя зависимости присущие его расходной характеристике.

Большинство регулирующих клапанов обладают динамическими диапазонами регулирования 30:1 и 50:1, но существуют и клапаны с очень хорошими регулирующими свойствами, их диапазон регулирования равен 100:1.

Авторитет трёхходового клапана - равен отношению потерь напора на клапане к потерям напора на клапане и регулируемом участке. Значение авторитета для трёхходовых клапанов определяет диапазон колебания суммарного расхода через порт АB.

10% отклонение мгновенного расхода через порт AB во время движения штока обеспечивается при следующих значениях авторитета:

• A+ = (0.8-1.0) – для клапана с линейно/линейной характеристикой.
• A+ = (0.3-0.5) - для клапана с логарифмическо/линейной характеристикой.
• A+ = (0.1-0.2) - для клапана с логарифмическо/логарифмической характеристикой.

Для трёхходовых клапанов авторитет определяется для каждого из двух циркуляционных колец проходящих через порты A-AB и B-AB.

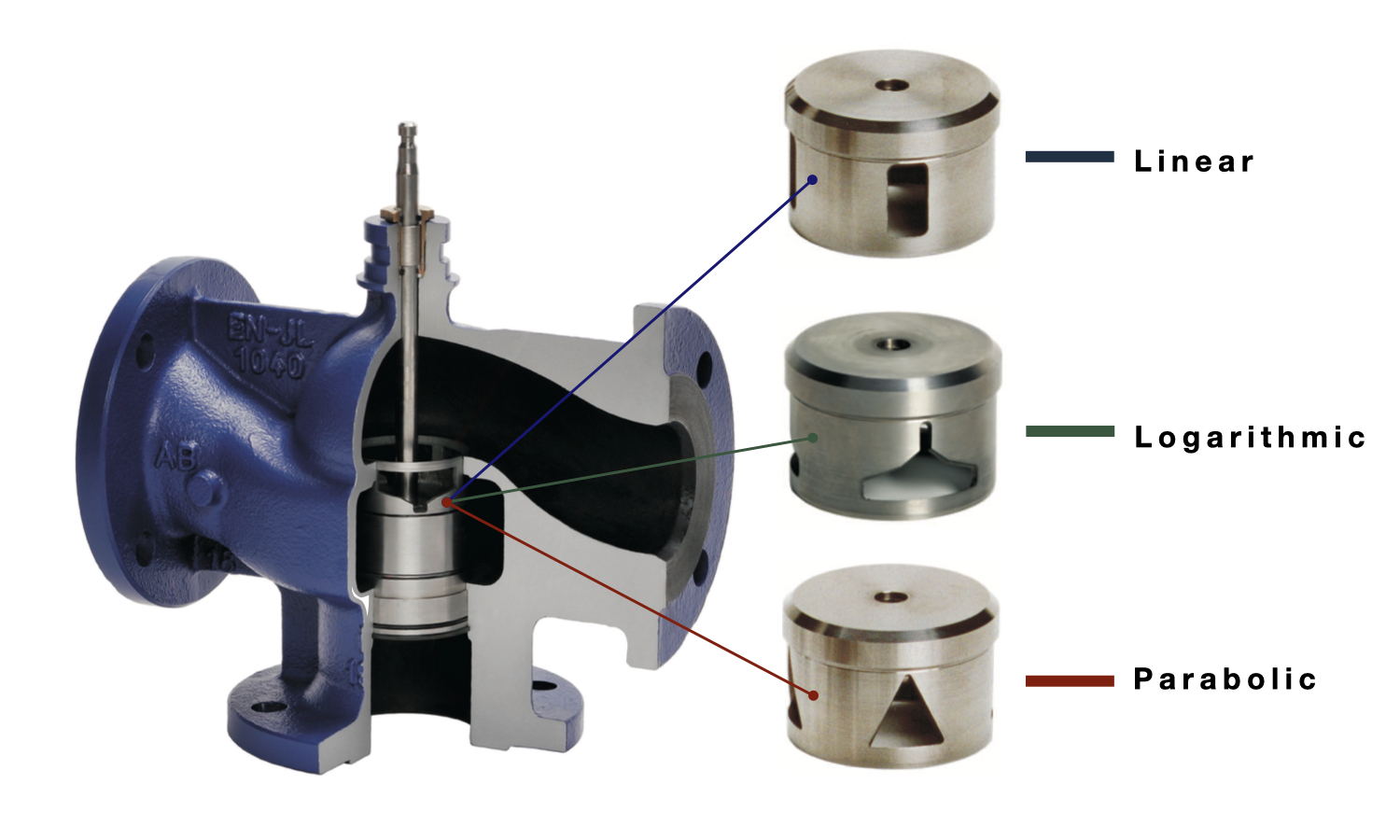

Расходная характеристика трёхходового клапана отображает зависимость изменения относительного расхода через клапан, от изменения относительного хода штока регулирующего клапана, при постоянном перепаде давления на нём. Тип расходной характеристики определяет форма пары затвор - седло.

Линейная расходная характеристика - одинаковые приросты относительного хода штока вызывают одинаковые приросты относительного расхода.

Равнопроцентная расходная характеристика (логарифмическая) - зависимость относительного прироста расхода от относительного прироста хода штока - логарифмическая.

Параболическая расходная характеристика - зависимость относительного прироста расхода от относительного хода штока подчиняется квадратичному закону (проходит по параболе).

Так как у трёхходового клапана два затвора и два седла - расходных характеристик у него тоже две, первой обозначают характеристику по прямому ходу - (A-AB), а второй по перпендикулярному - (B-AB).

Линейно/линейная. Суммарный расход через патрубок АВ постоянен лишь при авторитете клапана равном 1, что обеспечить практически невозможно. Работа трёхходового клапана с авторитетом равным 0.1 приведёт к колебаниям суммарного расхода при перемещении штока, в диапазоне от 100% до 180%. Поэтому клапаны с линейно/линейной характеристикой применяются в системах нечувствительных к колебаниям расхода, либо в системах с авторитетом клапана не менее 0.8.

Логарифмическо/логарифмическая. Минимальные колебания суммарного расхода через патрубок AB в трёхходовых клапанах с логарифимическо/логарифмической расходной характеристикой наблюдаются при авторитете клапана равном 0.2. При этом, снижение авторитета, относительно указанного значения - увеличивает, а повышение – уменьшает суммарный расход через патрубок АВ. Колебание расхода в диапазоне авторитетов от 0.1 до 1 составляет от +15% до -55%.

Логарифмическо/линейная. Трёхходовые клапаны с логарифмическо/линейной расходной характеристикой применяются если в циркуляционных кольцах проходящих через патрубки A-AB и B-AB необходимо регулирование по различным законам. Стабилизация расхода во время движения штока клапана происходит при авторитете равном 0.4. Колебание суммарного расхода через патрубок AB в диапазоне авторитетов от 0.1 до 1 составляет от +50% до -30%. Регулирующие клапаны с лограрифмическо/линейной расходной характеристикой получили широкое применение в узлах управления системами отопления и теплообменными аппаратами.

DN трёхходового клапана - номинальный диаметр отверстия в присоединительных патрубках. Все три патрубка клапана имеют одинаковый номинальный диаметр. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону.

PN трёхходового клапана - номинальное давление - наибольшее избыточное давление рабочей среды с температурой 20°C, при котором обеспечивается длительная и безопасная эксплуатация.
