Optibal 10760 Oventrop
Кран шаровой муфтовый

расчёт и подбор
122 % - рейтинг модели

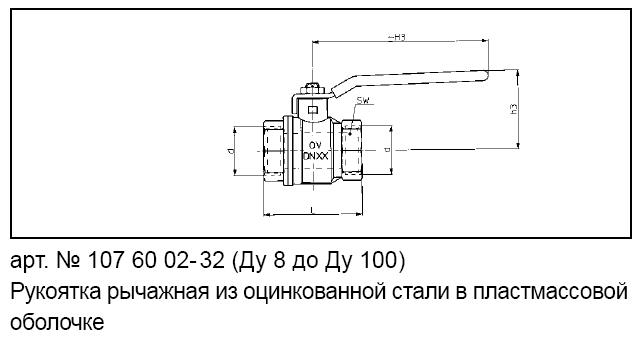

Чертёж Optibal 10760 Oventrop Кран шаровой муфтовый Схема Optibal 10760 Oventrop Кран шаровой муфтовый
Техническое описание
Data sheet

купить Optibal 10760 Oventrop in United States

ни один поставщик Oventrop из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
Optibal 10760
Производитель
Страна
Germany
Допустимые Рабочие среды
Вода | сжатый Воздух
Тип соединения
резьба внутренняя
Tmax (для воды)
100 °C
Tmin (для воды)
2 °C
Материал корпуса
латунь
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
8 5.6 39 16 добавьте свою цену
10 8.8 39 16 добавьте свою цену
15 22 50 16 добавьте свою цену
20 43 54 16 добавьте свою цену
25 67 67 16 добавьте свою цену
32 99 77 16 добавьте свою цену
40 143 90 16 добавьте свою цену
50 254 106 16 добавьте свою цену
65 470 136 16 добавьте свою цену
80 720 157 16 добавьте свою цену
100 1120 191 16 добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Шаровые краны Oventrop Optibal, полнопроходные, применяются в промышленности и бытовых системах для отключения трубопроводов.

В зависимости от исполнения они предназначены для следующих сред: вода, нефтепродукты, масло для гидросистем, топливо и воздух.

Функции:

  • Шаровой кран открывается/закрывается поворотом на 90°.
  • То или иное состояние видно по положению маховика, параллельного отверстию в шарике.
  • Даже при снятом маховике состояние легко распознать по положению двухгранника.

Преимущества кранов шаровых Optibal:

  • полнопроходной;
  • широкая область применения;
  • все возможные типы рычагов;
  • простая изоляция моделей с высоко поднятым пластмассовым рычагом;
  • благодаря прочному корпусу и особой посадке шпинделя маховика (он укреплен выступами) выдерживает большие давления.

Конструкция шаровых кранов Oventrop:

  • корпус из двух частей;
  • никелированный;
  • полнопроходной;
  • шарик из латуни;
  • хромированный;
  • с уплотнением из PTFE;
  • шпиндель из латуни;
  • с двойным уплотнительным кольцом из витона.
