Naval с редуктором Naval
Кран шаровой приварной

выпуск прекращён

+ добавить документацию или чертежи

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

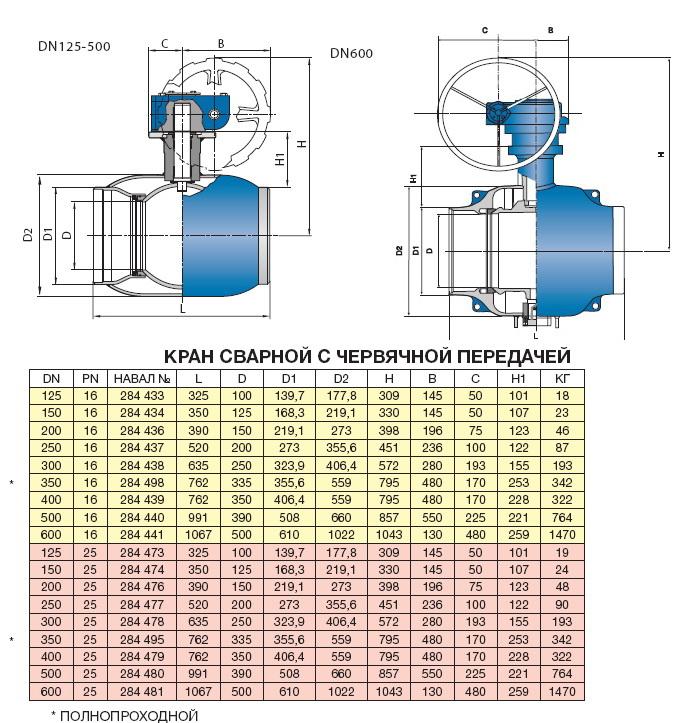

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
125	650	325	18	16	выпуск прекращён
150	1070	350	23	16	выпуск прекращён
200	1420	390	46	16	выпуск прекращён
250	2620	520	87	16	выпуск прекращён
300	5820	635	193	16	выпуск прекращён
350		762	342	16	выпуск прекращён
400		762	322	16	выпуск прекращён
500		991	764	16	выпуск прекращён
600		1067	1470	16	выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Углеродно-тефлоновые уплотнительные прокладки кранов NAVAL усиленные L - образными кольцами, стойки к износу, воздействию химикалий и загрязнений.

Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран NAVAL легок в работе и надежно служит и после многих лет эксплуатации.

Противовылетающий шпиндель уплотнен двумя О-образными кольцами, из которых верхнее заменяемо.

Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также как уплотнительная поверхность.

Начиная с модификации DN65 шпиндель оборудован нержавеющей подшипниковой втулкой.

Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом кран NAVAL имеет высокую плотность при низких и высоких перепадах давления.

Основные особенности шаровых кранов НАВАЛ:

• Кран не требует ухода, подтягивания или смазки.
• Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.
• Благодаря высокому шпинделю, совместно с круглой внешней формой крана, изоляционные работы легко выполнить.
• Ручка крана съемная и ее можно переставить на 180 град.
• Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.
