9830 Hawle
Клапан обратный фланцевый

9830 Hawle Клапан обратный фланцевый
расчёт и подбор
133 % - рейтинг модели

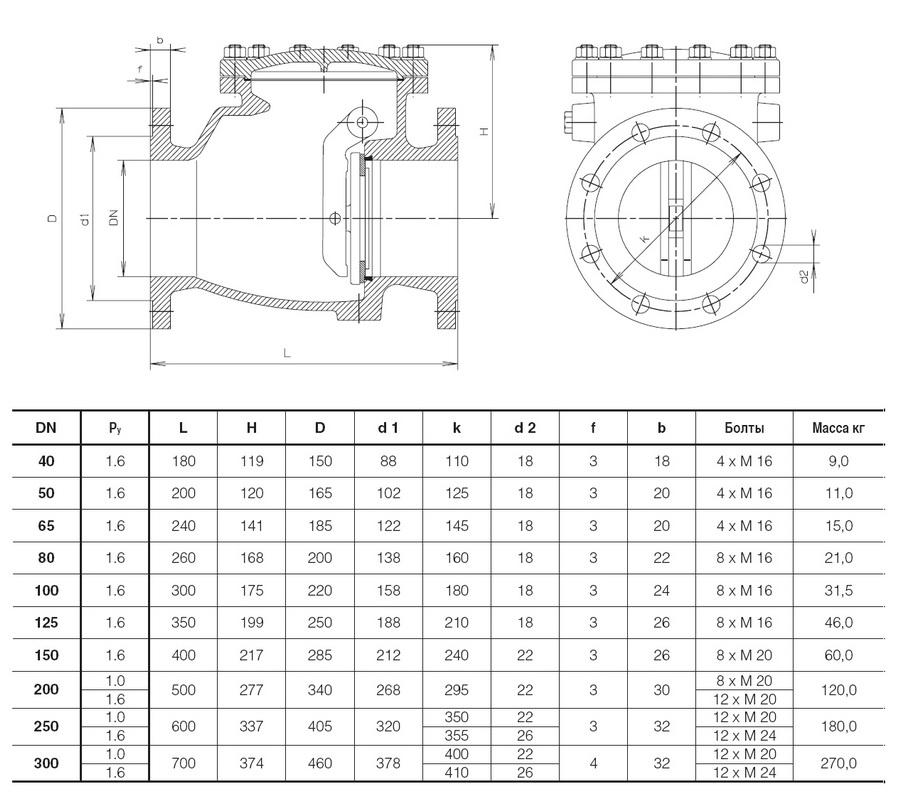

Чертёж 9830 Hawle Клапан обратный фланцевый
Техническое описание
Data sheet

купить 9830 Hawle in United States

ни один поставщик Hawle из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию
Марка
9830
Производитель
Страна
Austria
Допустимые Рабочие среды
Вода
Тип соединения
фланцевое
Механизм
поворотный
Исполнение
неподпружиненный
Tmax (для воды)
40 °C
Tmin (для воды)
5 °C
Материал корпуса
чугун
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		l
mm 		m
kg 		PN
bar 		цена
40 60 180 9.0 16 добавьте свою цену
50 126 200 9.5 16 добавьте свою цену
65 163 240 15 16 добавьте свою цену
80 271 260 15 16 добавьте свою цену
100 517 300 22 16 добавьте свою цену
125 588 350 46 16 добавьте свою цену
150 1028 400 45 16 добавьте свою цену
200 1103 500 82 16 добавьте свою цену
250 600 180 16 добавьте свою цену
300 700 270 16 добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Поворотный Обратный клапан 9830 Hawle предназначен для предотвращения обратного тока в трубопроводах транспортирующих воду и другие жидкости не агрессивные к материалам элементов клапана.

Основные особенности поворотных обратных клапанов Hawle

  • Корпус, затвор и плечо затвора, изготовлены из серого чугуна с порошковым эпоксидным покрытием.
  • Болты, гайки, вал и болты клапана выполнены из нержавеющей стали.
  • Уплотнение затвора выполнено из эластомера.
  • Допускается установка обратного клапана 9830 на трубопроводы транспортирующие воду питьевого качества.
  • По дополнительному заказу клапан может быть укомплектован рычагом и противовесом.

  • Минимальное давление открытия 0.003МПа
  • Минимальное давление закрытия 0.01МПа
