408 Danfoss - Клапан обратный фланцевый

408 Danfoss
Клапан обратный фланцевый

выпуск прекращён

расчёт и подбор
95 % - рейтинг модели

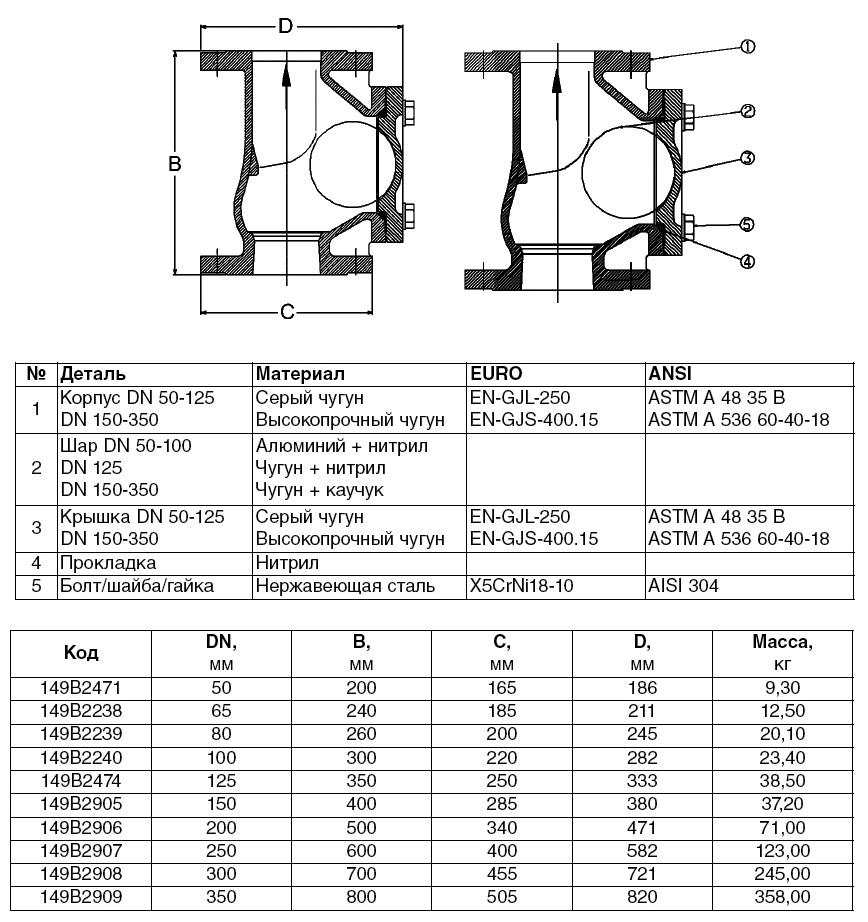

Чертёж 408 Danfoss Клапан обратный фланцевый Схема 408 Danfoss Клапан обратный фланцевый
Паспорт
Техническое описание
Сертифікат відповідності
Марка
408
Производитель
Страна
Denmark
Допустимые Рабочие среды
Вода
Тип соединения
фланцевое
Механизм
шаровый
Исполнение
неподпружиненный
Tmax (для воды)
60 °C
Tmin (для воды)
-10 °C
Материал корпуса
чугун
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
50 87 200 9.30 16 выпуск прекращён
65 136 240 13 16 выпуск прекращён
80 267 260 20 16 выпуск прекращён
100 396 300 23 16 выпуск прекращён
125 671 350 39 16 выпуск прекращён
150 890 400 37 16 выпуск прекращён
200 2116 500 71 10 выпуск прекращён
250 3307 600 123 10 выпуск прекращён
300 4115 700 245 10 выпуск прекращён
350 4850 800 358 10 выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Основные особенности обратных клапанов 408 Danfoss:

  • устанавливать на горизонтальном (ниша для шара должна быть выше оси трубопровода) или вертикальном трубопроводе с восходящим потоком
  • материалы исполнения препятствуют отложениям
  • шар поднимается жидкостью, прячется в нишу и полностью открывает проход
  • характеризуется низкими потерями напора
  • полное открытие прохода позволяет использовать для вязких, сточных и фекальных жидкостей

Шаровые обратные клапаны 408 Danfoss рекомендуется применять в системах водоотведения.
