06.432 Brandoni
Клапан обратный межфланцевый

06.432 Brandoni Клапан обратный межфланцевый
расчёт и подбор
101 % - рейтинг модели

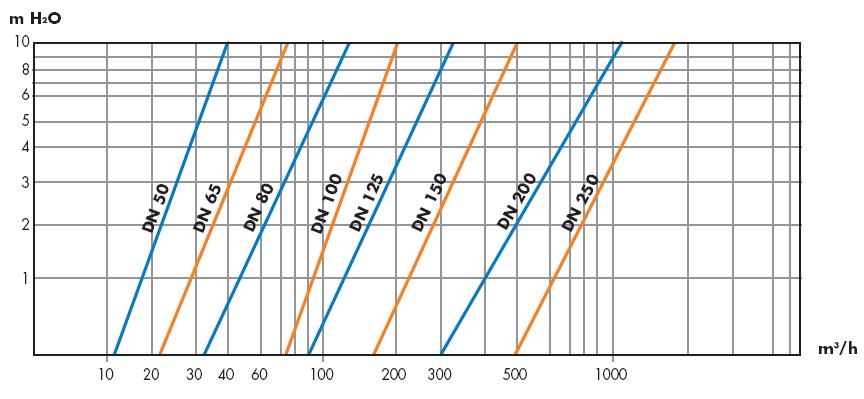

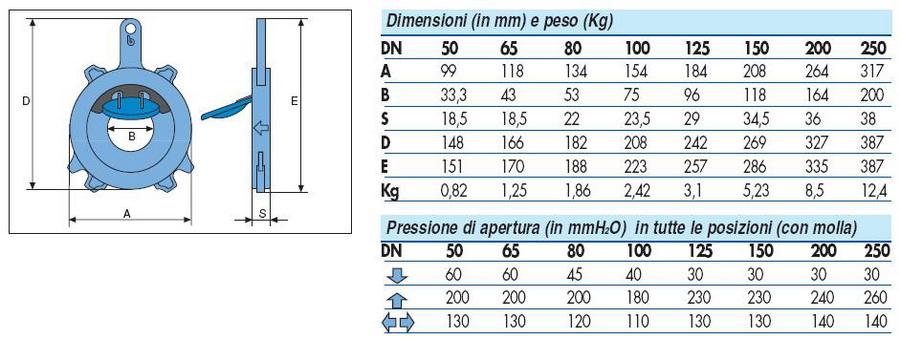

Чертёж 06.432 Brandoni Клапан обратный межфланцевый Схема 06.432 Brandoni Клапан обратный межфланцевый
Техническое описание
Data sheet
EU Declaration of conformity
Installation and operating instructions
Сертифікат відповідності

купить 06.432 Brandoni in United States

ни один поставщик Brandoni из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию
Марка
06.432
Производитель
Страна
Italy
Допустимые Рабочие среды
Вода | сжатый Воздух
Тип соединения
межфланцевое
Механизм
поворотный
Исполнение
неподпружиненный

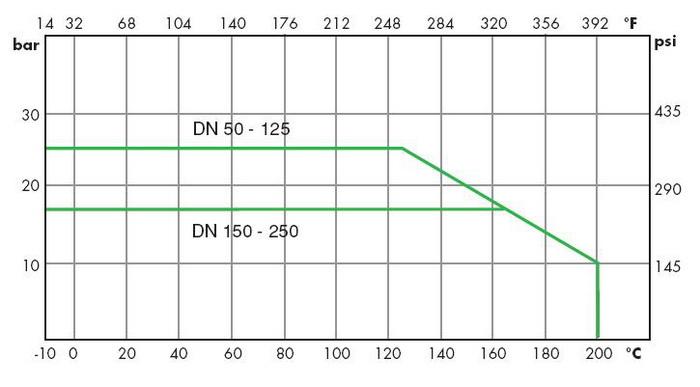

Tmax (для воды)
150 °C
Tmin (для воды)
-10 °C
Материал корпуса
cталь
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		l
mm 		m
kg 		PN
bar 		цена
50 41 19 0.82 25 добавьте свою цену
65 75 19 1.25 25 добавьте свою цену
80 140 22 1.86 25 добавьте свою цену
100 208 24 2.42 25 добавьте свою цену
125 341 29 3.10 16 добавьте свою цену
150 525 35 5.23 16 добавьте свою цену
200 1093 26 8.48 16 добавьте свою цену
250 1670 38 12 16 добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Основные особенности межфланцевых обратных клапанов 06 Brandoni:

  • высокая стойкостью к гидравлическим ударам за счет усиленной конструкции крепления диска и размещению уплотнения диска на корпусе клапана
  • невысокие потери напора благодаря увеличенному по сравнению с аналогами проходному отверстию и обтекаемой форме диска
  • ремонтопригодность за счет разборной конструкции
  • высокая герметичность
  • малая монтажная длина
  • возможность монтажа под фланцы PN6, PN10, PN16, PN25
