CKF3 M/R TLV
Клапан обратный межфланцевый

расчёт и подбор
101 % - рейтинг модели

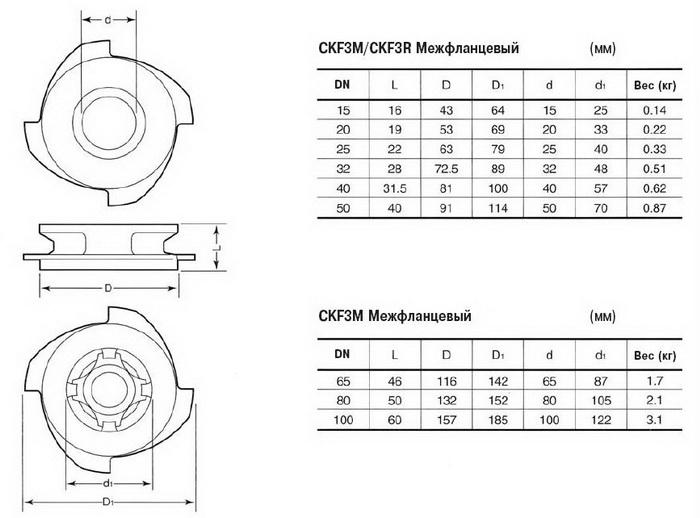

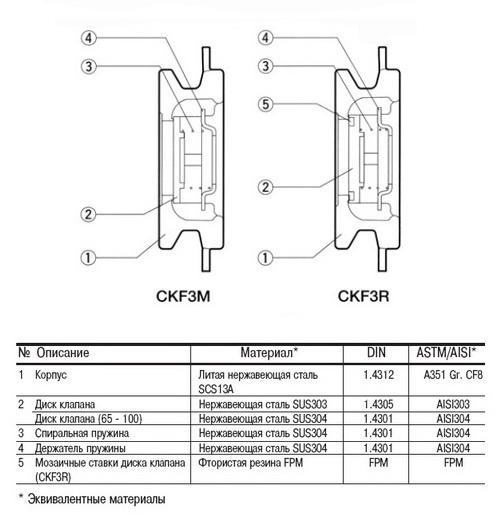

Чертёж CKF3 M/R TLV Клапан обратный межфланцевый Конструкция CKF3 M/R TLV Клапан обратный межфланцевый
Техническое описание
Data sheet
Installation and operating instructions

купить CKF3 M/R TLV in United States

ни один поставщик TLV из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
CKF3 M/R
Производитель
TLV
Страна
Japan
Допустимые Рабочие среды
Вода | Пар | сжатый Воздух | Газ
Тип соединения
межфланцевое
Механизм
дисковый
Исполнение
подпружиненный
Tmax (для воды)
150 °C
Tmin (для воды)
5 °C
Материал корпуса
нержавеющая сталь
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
15 3.9 16 0.14 16 добавьте свою цену
20 7.5 19 0.22 16 добавьте свою цену
25 14 22 0.33 16 добавьте свою цену
32 17 28 0.51 16 добавьте свою цену
40 25 32 0.62 16 добавьте свою цену
50 46 40 0.87 16 добавьте свою цену
65 85 46 1.70 16 добавьте свою цену
80 120 50 2.10 16 добавьте свою цену
100 206 60 3.10 16 добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Компактный обратный клапан TLV CKF3 из нержавеющей стали для пара, воды, жидкостей, воздуха и газов.

Основные особенности межфланцевого обратного клапана TLV CKF3:

  • Притертый FPM диск клапана обеспечивает герметичное закрывание.
  • Закаленное седло клапана гарантирует длительный срок службы.
  • Простота ремонта и технического обслуживания.
  • Возможность установки как в вертикальных, так и в горизонтальных трубопроводах.
  • Могут легко устанавливаться между всеми основными типами фланцев без использования измерительного инструмента, концентричность обеспечивается благодаря уникальной форме корпуса.
  • Низкий перепад давления обеспечивается благодаря большой площади потока.

CKF3M - пар, горячая вода | DN15-100 | PN30 |Tmax=350 град.С

CKF3R - воздух, горячая и холодная вода | DN15-50 | PN16 |Tmax=150 град.С
