DCV1 Spirax Sarco - Клапан обратный межфланцевый

DCV1 Spirax Sarco
Клапан обратный межфланцевый

расчёт и подбор
134 % - рейтинг модели

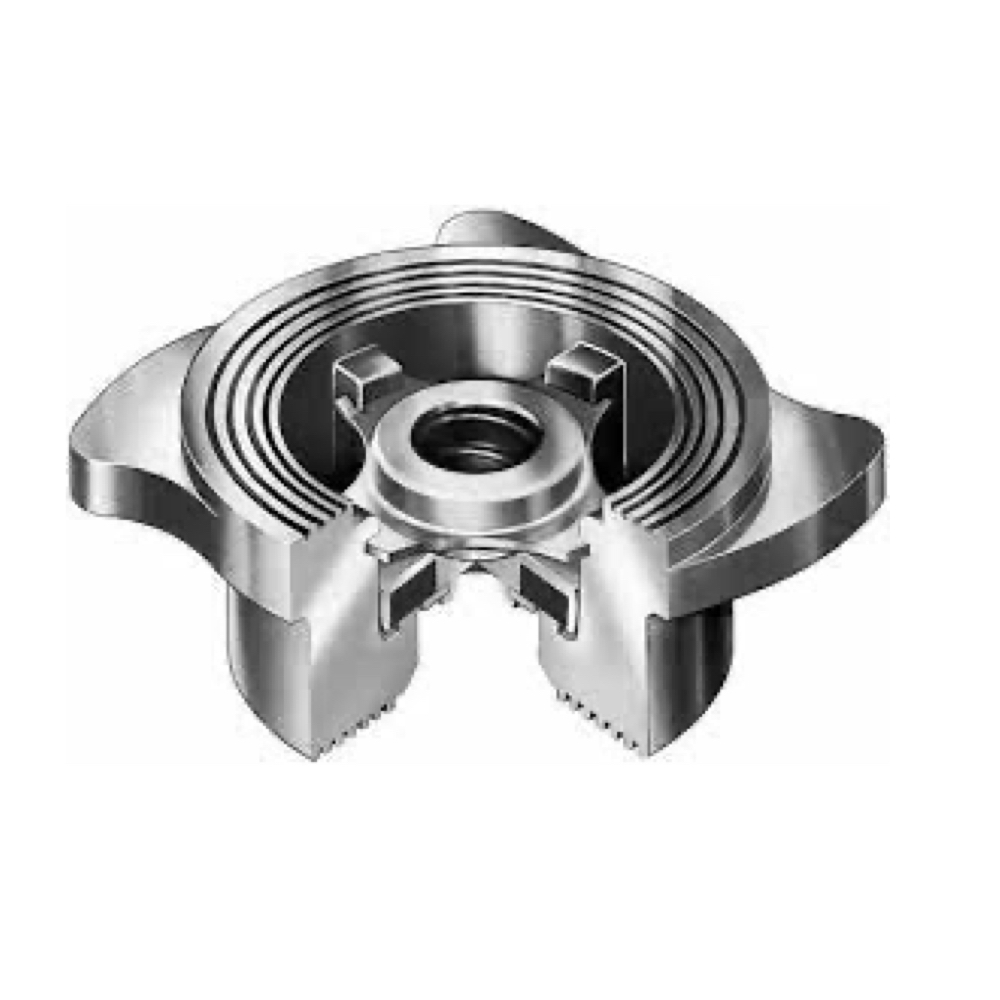

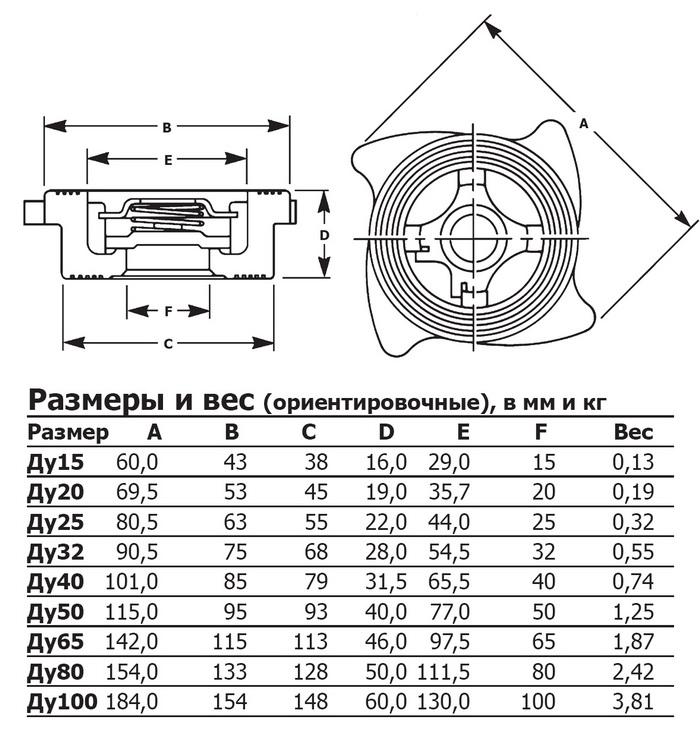

Чертёж DCV1 Spirax Sarco Клапан обратный межфланцевый Конструкция DCV1 Spirax Sarco Клапан обратный межфланцевый Схема DCV1 Spirax Sarco Клапан обратный межфланцевый
Паспорт, инструкция по монтажу и эксплуатации
Техническое описание
Brochure
Data sheet
Installations and maintenance instructions

купить DCV1 Spirax Sarco in Land of dreams

ни один поставщик Spirax Sarco из Land of dreams не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
DCV1
Производитель
Страна
United Kingdom

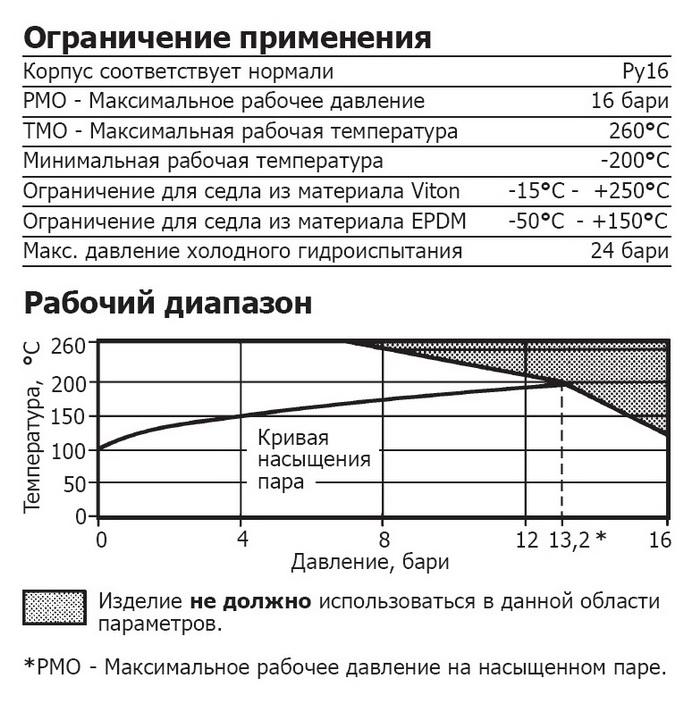

Допустимые Рабочие среды
Вода | Пар | сжатый Воздух
Тип соединения
резьба внутренняя
Механизм
дисковый
Исполнение
подпружиненный
Tmax (для воды)
260 °C
Tmin (для воды)
-200 °C
Материал корпуса
бронза
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
15 4.4 16 0.13 16 добавьте свою цену
20 6.8 19 0.19 16 добавьте свою цену
25 11 22 0.32 16 добавьте свою цену
32 17 28 0.55 16 добавьте свою цену
40 26 32 0.74 16 добавьте свою цену
50 43 40 1.25 16 добавьте свою цену
65 60 46 1.87 16 добавьте свою цену
80 80 50 2.42 16 добавьте свою цену
100 113 60 3.81 16 добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

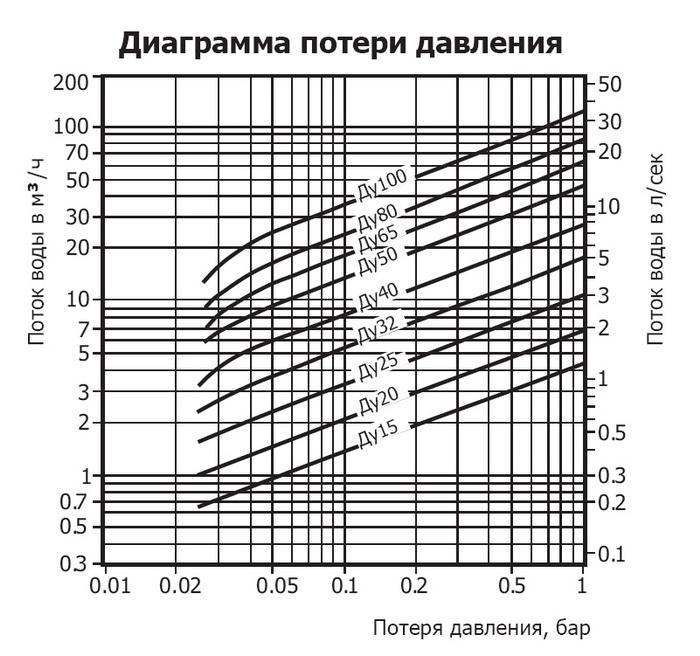

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Spirax Sarco DCV1 — Дисковый обратный клапан для пара, конденсата, воды и газов в межфланцевом исполнении. Клапаны с пружинами могут устанавливаться в любой плоскости. Клапаны без пружин должны устанавливаться в вертикальных трубах с направлением потока снизу вверх. Дизайн корпуса позволяет приспосабливать его к различным фланцевым соединениям. Для центровки клапана в трубопроводе корпус клапана поворачивается до соприкосновения с болтами разъема фланца.

По дополнительному заказу обратный клапан может быть укомплектован:

  • Усиленной пружиной с давлением открытия 700мбар, для подпитки котлов.
  • Мягким седлом из материала Viton для установки на трубопроводах транспортирующих газы и масла. При этом диапазон рабочих температур составит от -15 до +250°C.
  • Мягким седлом из материала EPDM для установки на трубопроводах транспортирующих воду. При этом диапазон рабочих температур составит от -50 до +150°C.
