Устройство трёхходового клапана

Устройство трёхходового клапана

Устройство трёхходового клапана седельной конструкции — на поступательно перемещающемся штоке закреплен затвор, который в крайнем верхнем положении перекрывает патрубок A, полностью открывая патрубок B, а в крайнем нижнем положении перекрывает патрубок B, полностью открывая патрубок A. Независимо от положения штока, расход теплоносителя через патрубок AB не изменяется (при условии правильного подбора клапана).

Седельные трёхходовые клапаны управляются линейными электроприводами с поступательно перемещающимся штоком. Выбирая привод регулирующего клапана, следует иметь ввиду, что у большинства седельных клапанов при перемещении штока в низ, прямой ход (A) - открывается, а байпасный (B) - закрывается.

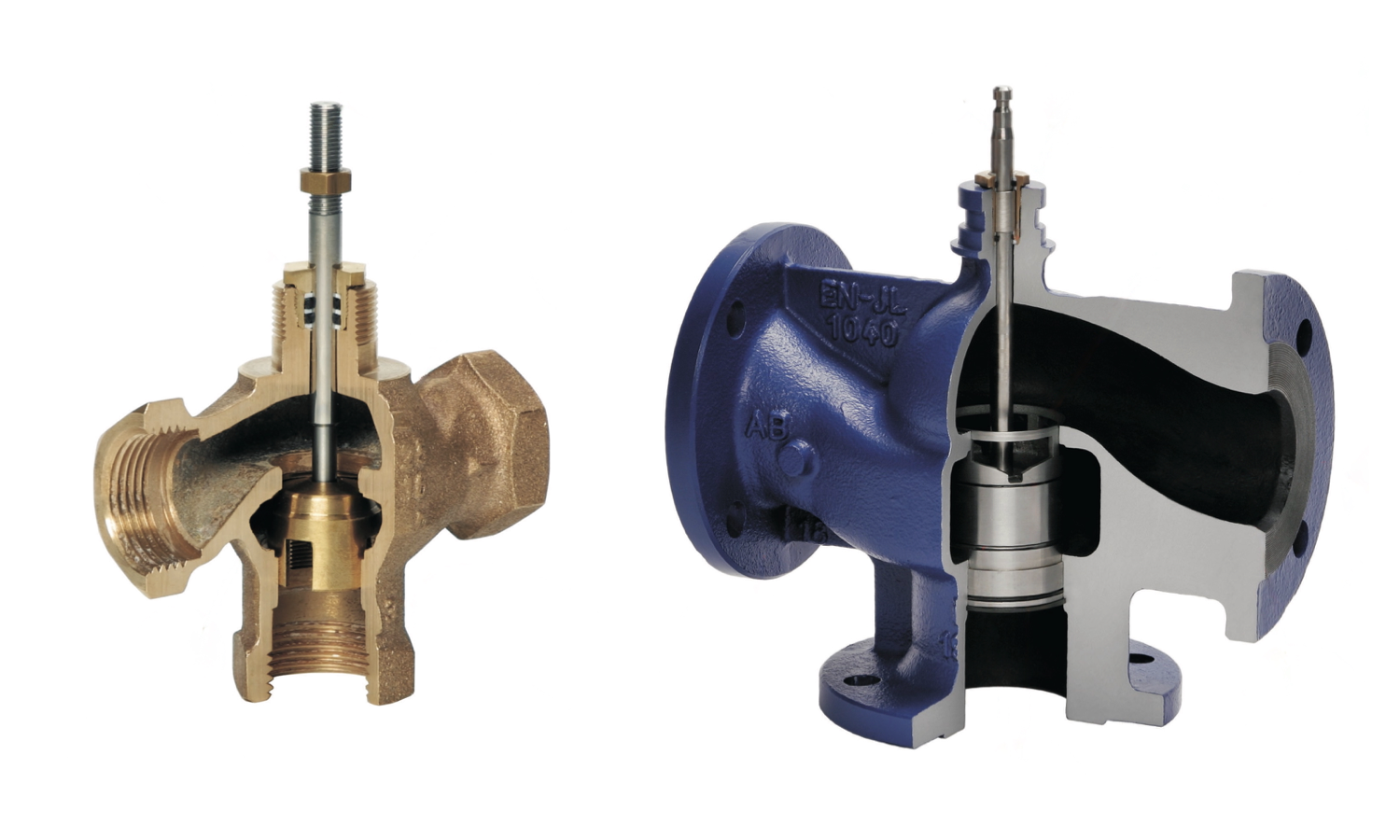

Устройство седельного трёхходового клапана

Конструкция затвора седельного клапана зависит от необходимого закона регулирования по каждому из ходов и того предназначен клапан для разделения, либо для смешения потока.

Порты B и A в седельных клапанах, могут иметь различную конфигурацию пары затвор – седло, что позволяет создать различную регулировочную характеристику для каждого из портов в зависимости от потребности объекта регулирования.

По сравнению с поворотным, седельный трёхходовой клапан обеспечивает более высокую точность регулирования, большую плотность перекрытия потока, способен работать при высоких температурах и перепадах давления регулируемого потока, но и цена его значительно выше.

Устройство поворотного трёхходового клапана

Устройство трёхходового клапана поворотной конструкции — на радиально вращающемся штоке c углом поворота 90° закреплён затвор, перекрывающий в крайнем левом положении порт B, а в крайнем правом – порт A. Независимо от положения штока, расход теплоносителя через порт AB остаётся постоянным (при условии правильного подбора клапана).

Поворотные трёхходовые клапаны управляются ротационными приводами с радиально вращающимся штоком.


В конструкции трёхходового клапана предусмотрено три патрубка (хода):

  • 1. прямой ход, обозначается литерой - A – расход воды может изменяться в пределах от нулевого до максимального (AB) – патрубок может быть полностью перекрыт;
  • 2. байпасный ход (перпендикулярный), обозначается литерой – B – расход воды может изменяться в пределах от нулевого до максимального (AB) – патрубок может быть полностью перекрыт;
  • 3. общий вход/выход, обозначается литерами - AB – расход воды колеблется в зависимости от авторитета клапана, но полностью патрубок перекрыт быть не может.

По типу присоединения к трубопроводу выпускают фланцевые трёхходовые клапаны и резьбовые. На трубопроводах с диаметром условного проходом до 65 мм, рабочим давлением до 16 бар и температурой до 130°C, как правило, устанавливают клапаны с резьбовым присоединением, а в остальных случаях с фланцевым.
