Устройство регулятора давления воды

Регулятор давления Прямого действия

Устройство регулятора давления прямого действия не требует внешних источников энергии, используя для поддержания заданного параметра лишь избыточное давление воды. Это пропорциональные регуляторы, в которых открытие клапана соответствует отклонению регулируемой величины, а скорость открытия соответствует скорости изменения давления.

Обязательными элементами в конструкции регулятора давления являются:

  • Задатчик — пружина, пневматический или рычажно-грузовой механизм
  • Импульсная линия — внешняя или всторенная в корпус клапана
  • Измерительный элемент — мембрана, сильфон или поршень
  • Регулирующий элемент — седельный клапан с линейным перемещением штока


Устройство регулятора давления воды

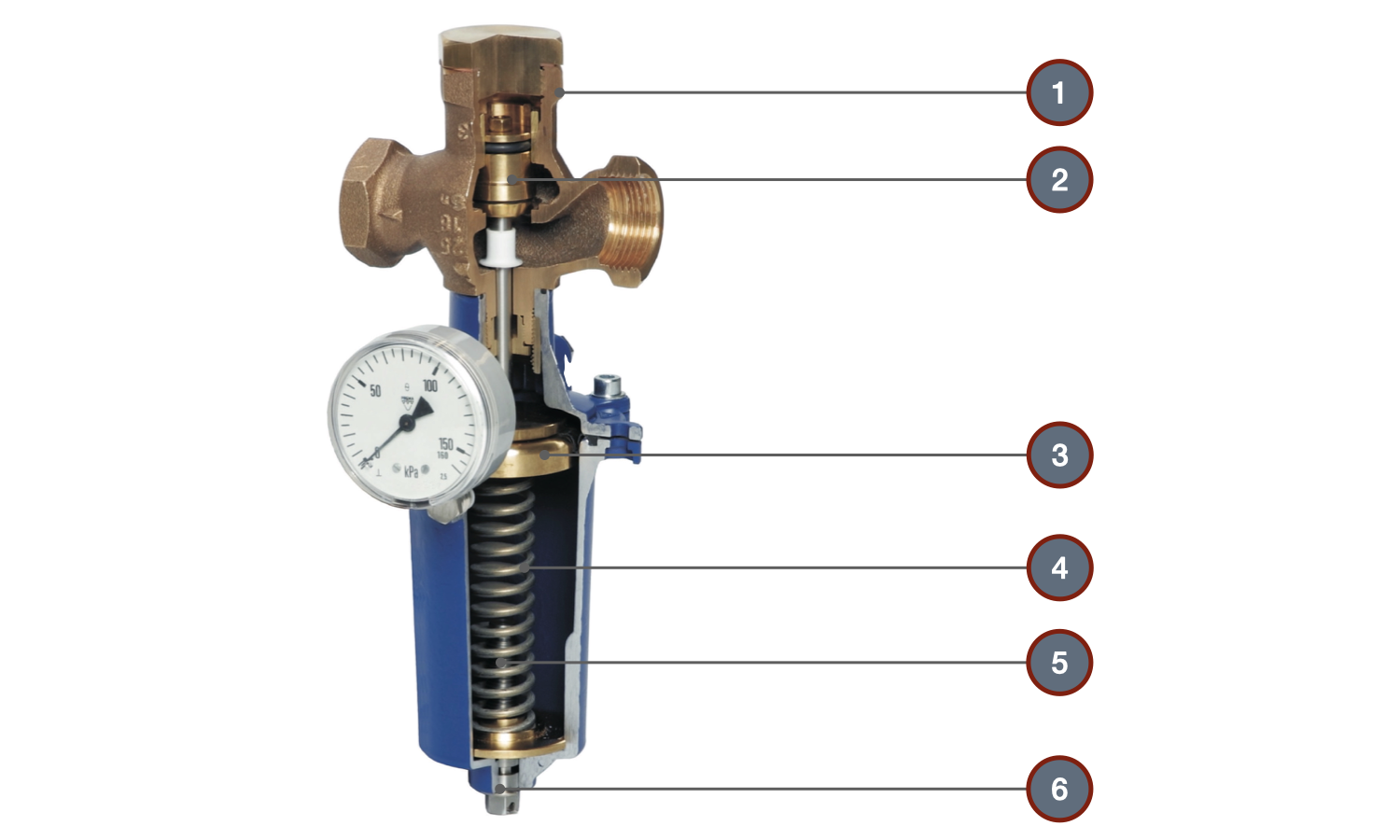

Мембранный регулятор давления — регулятор с пружинным задатчиком и мембранным измерительным элементом, отличается высокой точностью поддержания давления, надёжной конструкцией и ремонтопригодностью, хотя обладает большей ценой по сравнению с пружинной конструкцией. Мембранные регуляторы применяются в котельных, тепловых пунктах и домовых узлах ввода водопровода.

Регуляторы давления мембранной конструкции



Конструкция пружинного регулятора давления

Пружинный регулятор давления — регулятор с пружинным задатчиком, в котором измерительным элементом служит затвор клапана. Конструкция регулятора давления пружинного типа проще, а точность подержания давления и цена ниже, по сравнению с аналогичным мембранным регулятором. Как правило, пружинные регуляторы применяются на вводе водопровода в квартиру.

Регуляторы давления пружинной конструкции



Аналогами по назначению можно назвать такие устройства:

  • Регулятор давления "после себя" — Редукционный клапан.
  • Регулятор давления "до себя" — некоторые типы Перепускных клапанов.

Регулятор давления Непрямого действия

Конструкция регулятора давления непрямого действия

Устройство регулятора давления непрямого действия предполагает подключение внешнего источника энергии. Обязательными элементами в конструкции регулятора являются:

  • измерительный элемент — датчик давления
  • командное устройство — программируемый контроллер
  • исполнительный механизм — регулирующий клапан с электроприводом

Достоинства регуляторов давления непрямого действия

  • широкий диапазон поддерживаемых давлений
  • высокая точность поддержания давления
  • дистанционное управление
  • возможность подобрать клапан большого диаметра
  • возможность изменения реакции на отклонение контролируемого параметра
  • большие расстояния между местом поддержания давления и регулирующим клапаном

Недостатки регуляторов давления непрямого действия

  • зависимость от внешнего источника энергии
  • высокая стоимость по сравнению с регуляторами прямого действия
  • меньшая надёжность конструкции по сравнению с регуляторами прямого действия

Регулятор давления непрямого действия может быть собран на базе любого регулирующего клапана и практически любого датчика давления и контроллера.
