Устройство и конструкция регулятора перепада давлений

Устройство регулятора перепада давления может быть двух принципиально различных типов — это регуляторы прямого и непрямого действия.

Регуляторы перепада давления непрямого действия для изменения проходного сечения клапана используют внешний источник энергии. Измерительным элементом служат - два датчика давления, которые передают сигнал контроллеру, а контроллер вырабатывает управляющий сигнал для регулирующего клапана. Сложная конструкция и высокая цена регуляторов непрямого действия, стали причиной их редкого применения, несмотря на высокую точность поддержания разницы давлений. Эти регуляторы могут быть собраны на базе любого регулирующего клапана, практически любого датчика давления и контроллера.

Регулятор перепада давления прямого действия — измерительный элемент воздействует на регулирующий орган без дополнительных источников энергии используя энергию рабочей среды. Это пропорциональные регуляторы, в которых открытие клапана соответствует отклонению регулируемой величины, а скорость открытия соответствует скорости изменения перепада.

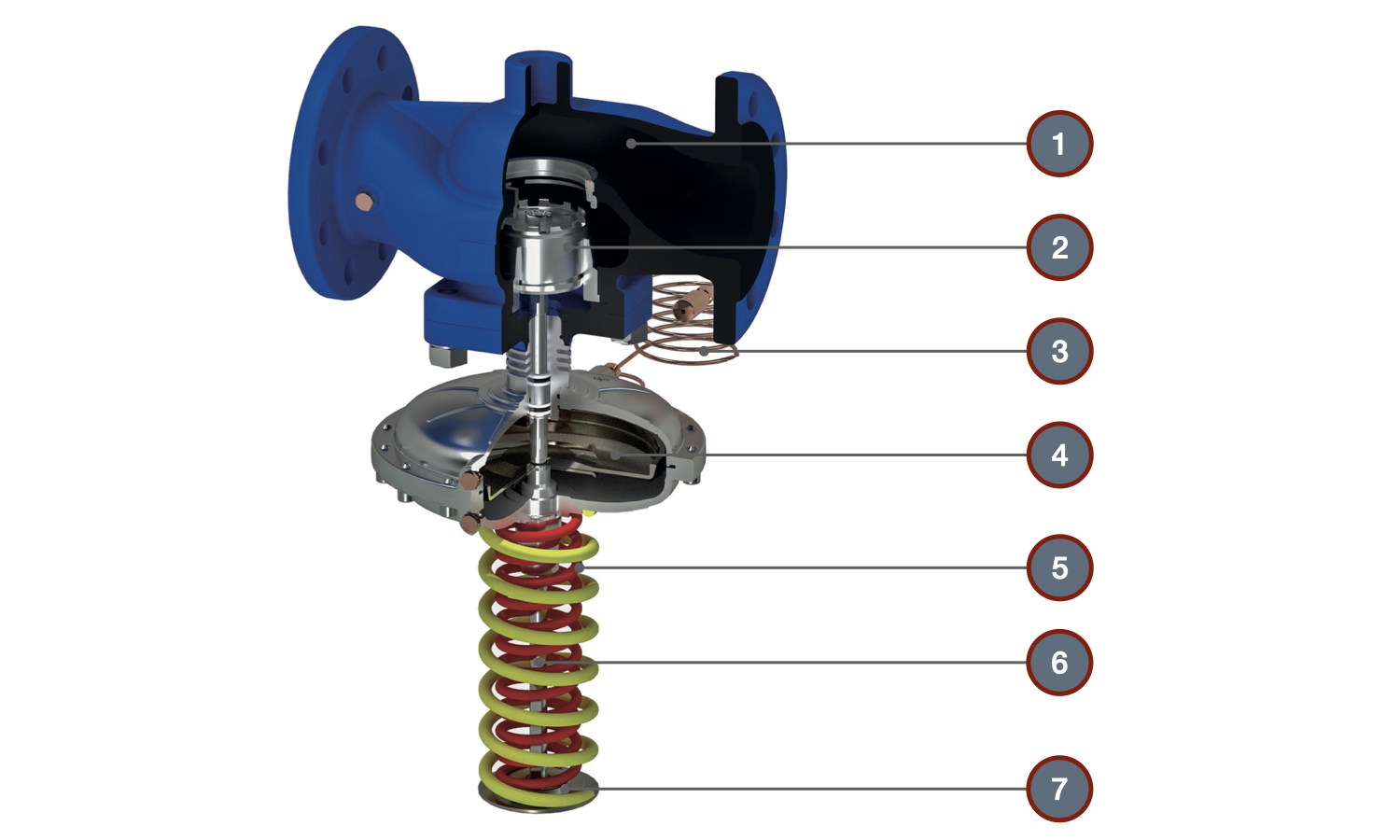

Конструкция регулятора перепада давления прямого действия обязательно включает в себя: задатчик, две импульсных линии, измерительный и регулирующий элементы. В зависимости от типа регулятора измерительным элементом может быть мембрана, сильфон или поршень, а задатчиком пружина, пневматический или рычажно-грузовой механизм. Импульсная линия может быть встроена в корпус клапана или с помощью импульсной трубки врезаться в трубопровод.

Клапан регулятора перепада давления может быть разгруженным по давлению или неразгруженным, одно или двухседельным, присоединяться к трубопроводу на резьбе, с помощью фланцев или патрубков для приварки.

Из множества конструкций регуляторов перепада давления, для воды применяют устройства с односедельным клапаном, пружинным задатчиком и мембранным измерительным элементом. Такие устройства называют мембранными регуляторами - они с высокой точностью поддерживают разницу давлений, надёжны в эксплуатации и ремонтопригодны, хотя отличаются несколько большей ценой по сравнению с пружинными регуляторами.

Пружинными регуляторами перепада давления называют устройства с односедельным клапаном, пружинным задатчиком, а в качестве измерительного элемента выступает затвор клапана. Цена пружинного регулятора ниже, чем у аналогичного мембранного, конструкция проще, а точность подержания давления меньше.

Пружинными аналогами, мембранных регуляторов перепада давления открывающихся при увеличении перепада относительно настроенного значения, можно назвать только некоторые типы перепускных клапанов. У мембранных регуляторов, закрывающихся при увеличении перепада, относительно настроенного значения, пружинных аналогов - нет.
