V 54 IMI Hydronic - Клапан предохранительный

V 54 IMI Hydronic
Клапан предохранительный

выпуск прекращён

расчёт и подбор
85 % - рейтинг модели

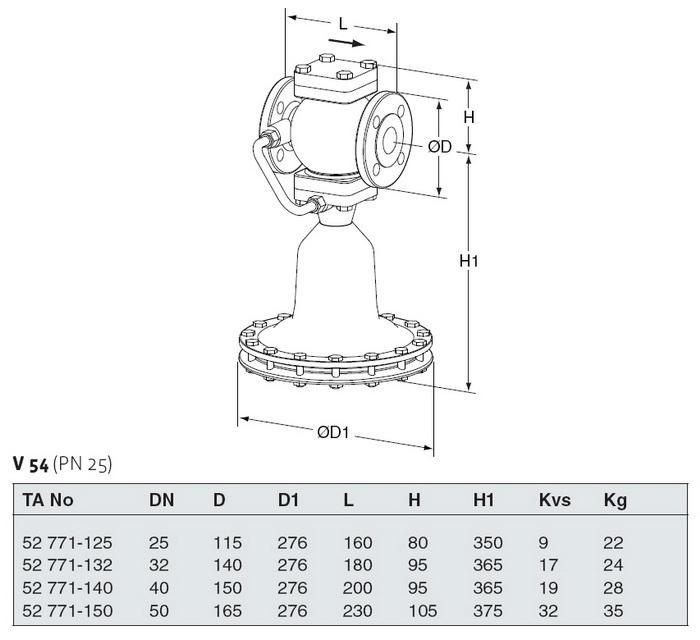

Чертёж V 54 IMI Hydronic Клапан предохранительный Конструкция V 54 IMI Hydronic Клапан предохранительный
Техническое описание
Марка
V 54
Производитель
Страна
Sweden
Допустимые Рабочие среды
Вода
Назначение
защищает систему от превышения давления выше заданного значения
Действие
при превышении заданного давления - открывается
Рабочее положение
нормально закрыт
Tmax (для воды)
150 °C
Tmin (для воды)
-10 °C
Тип соединения
фланцевое
Материал корпуса
чугун

технические
характеристики
цена

DN mm
входа
DN mm
выхода
Pср
bar
цена
25 25 0 - 16
выпуск прекращён
32 32 0 - 16
выпуск прекращён
40 40 0 - 16
выпуск прекращён
50 50 0 - 16
выпуск прекращён

DN входа - номинальный диаметр входного патрубка, мм.

DN выхода - номинальный диаметр выходного патрубка, мм.

Pср - давление срабатывания, бар.

Предохранительные клапаны V 54 Tour Andersson обеспечивают точную регулировку абсолютного давления в целом ряде областей, включая системы тепло- и холодоснабжения, системы поддержания давления, системы водоснабжения и промышленное применение.

Гибкая мембрана обеспечивает длительный срок службы предохранительным клапанам V54.

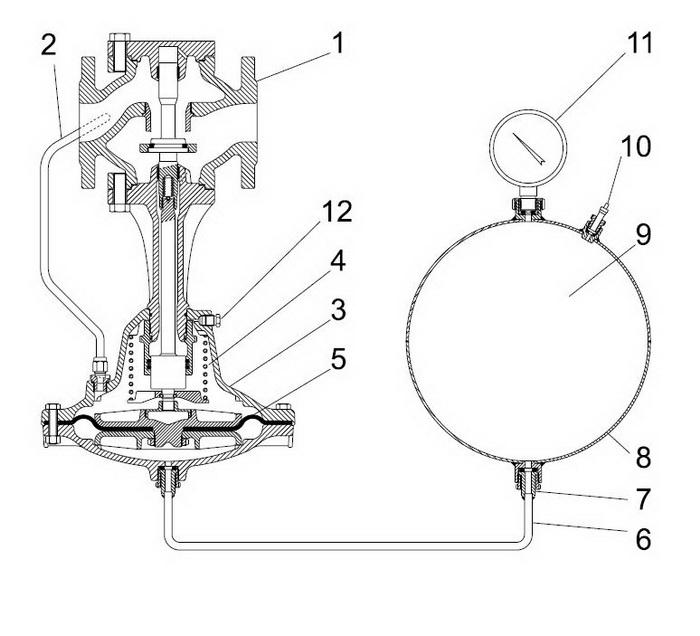

Принцип работы предохранительного клапана V54

Предохранительный клапан V 54 Tour Andersson состоит из клапана (1), управляемого мембраной исполнительного механизма (3) и задатчика давления (8).

Давление жидкости на впускном отверстии предохранительного клапана V54 TA через импульсную трубку (2) воздействует на верхнюю сторону мембраны (5), и совместно с усилием вспомогательной пружины (4) пытается открыть клапан.

Давление сжатого газа (9) в задатчике давления воздействует на нижнюю сторону мембраны через подводящую трубку (6) и пытается закрыть клапан.

До тех пор, пока силы, воздействующие на мембрану, уравновешены, плунжер предохранительного клапана V 54 - остаётся неподвижный.

При увеличении давления жидкости клапан открывается до тех пор, пока равновесие не будет достигнуто.

При разрыве мембраны предохранительного клапана P54 давление жидкости на верхнюю сторону и сжатого воздуха на нижнюю сторону мембраны уравниваются, и вспомогательная пружина немедленно открывает клапан до упора.

Усилие вспомогательной пружины соответствует давлению приблизительно в 5кПа.
