VLA425 ESBE - Клапан регулирующий фланцевый

VLA425 ESBE
Клапан регулирующий фланцевый

выпуск прекращён

расчёт и подбор
84 % - рейтинг модели

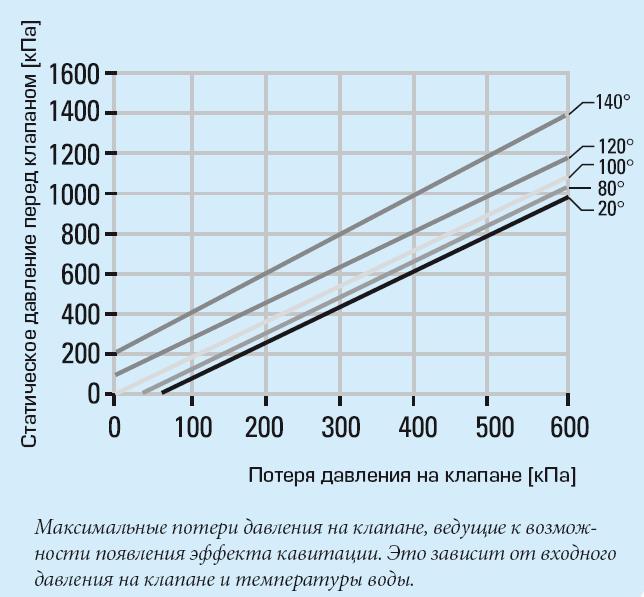

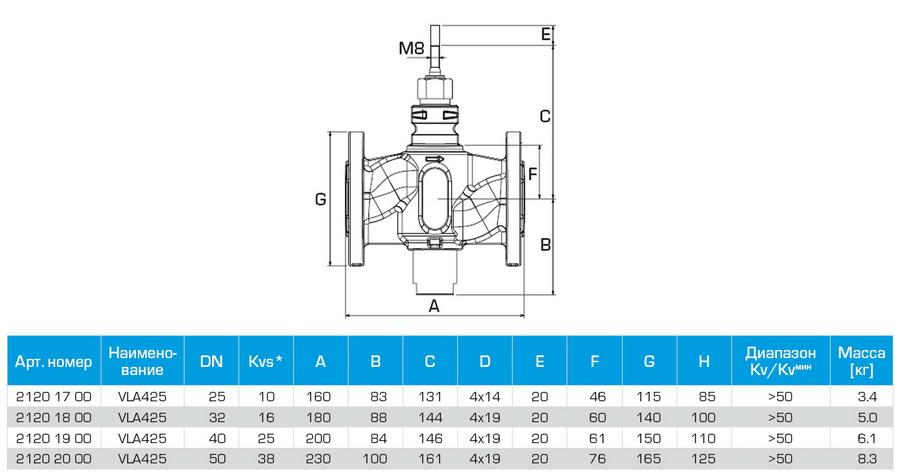

Чертёж VLA425 ESBE Клапан регулирующий фланцевый Схема VLA425 ESBE Клапан регулирующий фланцевый
Техническое описание
Марка
VLA425
Производитель
Страна
Sweden
Допустимые Рабочие среды
Вода | Пар
Материал корпуса
чугун
Регулирующий орган
седельный затвор
Расходная характеристика
логарифмическая
Регулирование
пропорциональное
Баланс затвора по давлению
разгруженный
Тип соединения
фланцевое
Присоединение привода
-
Tmax (для воды)
130 °C
Tmin (для воды)
-20 °C
PN
16
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
L
mm
h
mm
cовместим с
приводом
цена
25 10
160 160

ALB100, ALB144
ESBE : dPmax = 16.0 bar

выпуск прекращён
32 16
180 180

ALB100, ALB144
ESBE : dPmax = 16.0 bar

выпуск прекращён
40 25
200 200

ALB100, ALB144
ESBE : dPmax = 16.0 bar

выпуск прекращён
50 38
230 230

ALB100, ALB144
ESBE : dPmax = 16.0 bar

выпуск прекращён

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

h - ход штока клапана, мм.

dP - допустимый перепад давления на клапане (для воды), бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на клапане составит 1 бар.

Седельные регулирующие клапаны ESBE VLA425 предназначены для регулирования в системах отопления вентиляции и холодоснабжения.

Рабочая среда - холодная или горячая вода, пар низкого давления, возможно применение в системах заполненных водой с примесями антифризов.
