M1F-VF Clorius - Клапан регулирующий фланцевый

M1F-VF Clorius
Клапан регулирующий фланцевый

выпуск прекращён

расчёт и подбор
119 % - рейтинг модели

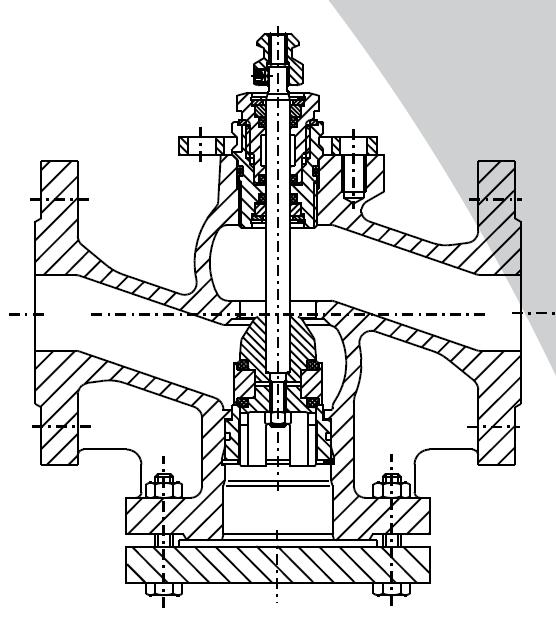

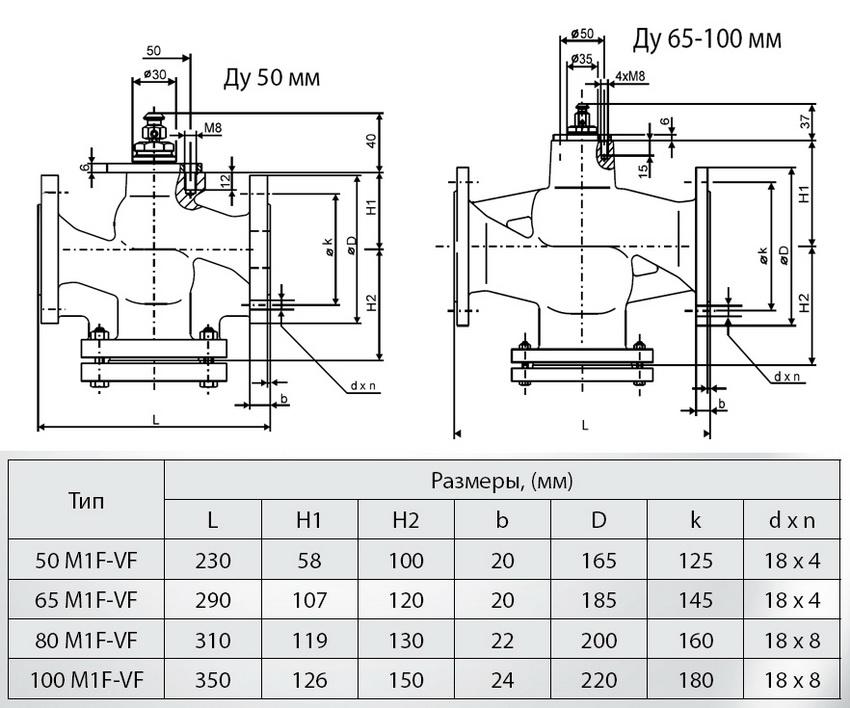

Чертёж M1F-VF Clorius Клапан регулирующий фланцевый Конструкция M1F-VF Clorius Клапан регулирующий фланцевый
Диаграма подбора регулирующего клапана
Инструкция по монтажу и эксплуатации
Паспорт
Техническое описание
Марка
M1F-VF
Производитель
Страна
Denmark
Допустимые Рабочие среды
Вода
Материал корпуса
чугун
Регулирующий орган
седельный затвор
Расходная характеристика
логарифмическая
Регулирование
пропорциональное
Баланс затвора по давлению
-
Тип соединения
фланцевое
Присоединение привода
-
Tmax (для воды)
150 °C
Tmin (для воды)
2 °C
PN
16
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
L
mm
h
mm
cовместим с
приводом
цена
50 40
230 14 выпуск прекращён
65 63
290 30 выпуск прекращён
80 100
310 30 выпуск прекращён
100 160
350 30 выпуск прекращён

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

h - ход штока клапана, мм.

dP - допустимый перепад давления на клапане (для воды), бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на клапане составит 1 бар.

Регулирующие клапаны M1F-VF предназначены для регулирования расхода теплоносителя в системах теплоснабжения.
