V5016A Honeywell - Resideo
Клапан регулирующий фланцевый

+ добавить документацию или чертежи

ни один поставщик Honeywell - Resideo из United States не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

DN mm	Kvs m³/h	L mm	h mm	cовместим с приводом	цена
15	0.40 0.63 1.00 1.60 2.50 4.00	130	20	ML6420A, ML6425A/B Honeywell - Resideo : dPmax = 16.0 bar ML7420A, ML7425A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену
20	6.30	150	20	ML6420A, ML6425A/B Honeywell - Resideo : dPmax = 16.0 bar ML7420A, ML7425A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену
25	10	160	20	ML6420A, ML6425A/B Honeywell - Resideo : dPmax = 16.0 bar ML7420A, ML7425A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену
32	16	180	20	ML6420A, ML6425A/B Honeywell - Resideo : dPmax = 16.0 bar ML7420A, ML7425A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену
40	25	200	20	ML6420A, ML6425A/B Honeywell - Resideo : dPmax = 16.0 bar ML7420A, ML7425A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену
50	40	230	20	ML6420A, ML6425A/B Honeywell - Resideo : dPmax = 16.0 bar ML7420A, ML7425A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену
65	63	290	20	ML6420A, ML6425A/B Honeywell - Resideo : dPmax = 16.0 bar ML7420A, ML7425A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену
80	100	310	20	ML6420A, ML6425A/B Honeywell - Resideo : dPmax = 16.0 bar ML7420A, ML7425A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену
100	160	350	38	ML6421A/B Honeywell - Resideo : dPmax = 16.0 bar ML7421A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену
125	250	400	38	ML6421A/B Honeywell - Resideo : dPmax = 16.0 bar ML7421A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену
150	360	480	38	ML6421A/B Honeywell - Resideo : dPmax = 16.0 bar ML7421A/B Honeywell - Resideo : dPmax = 16.0 bar	добавьте свою цену

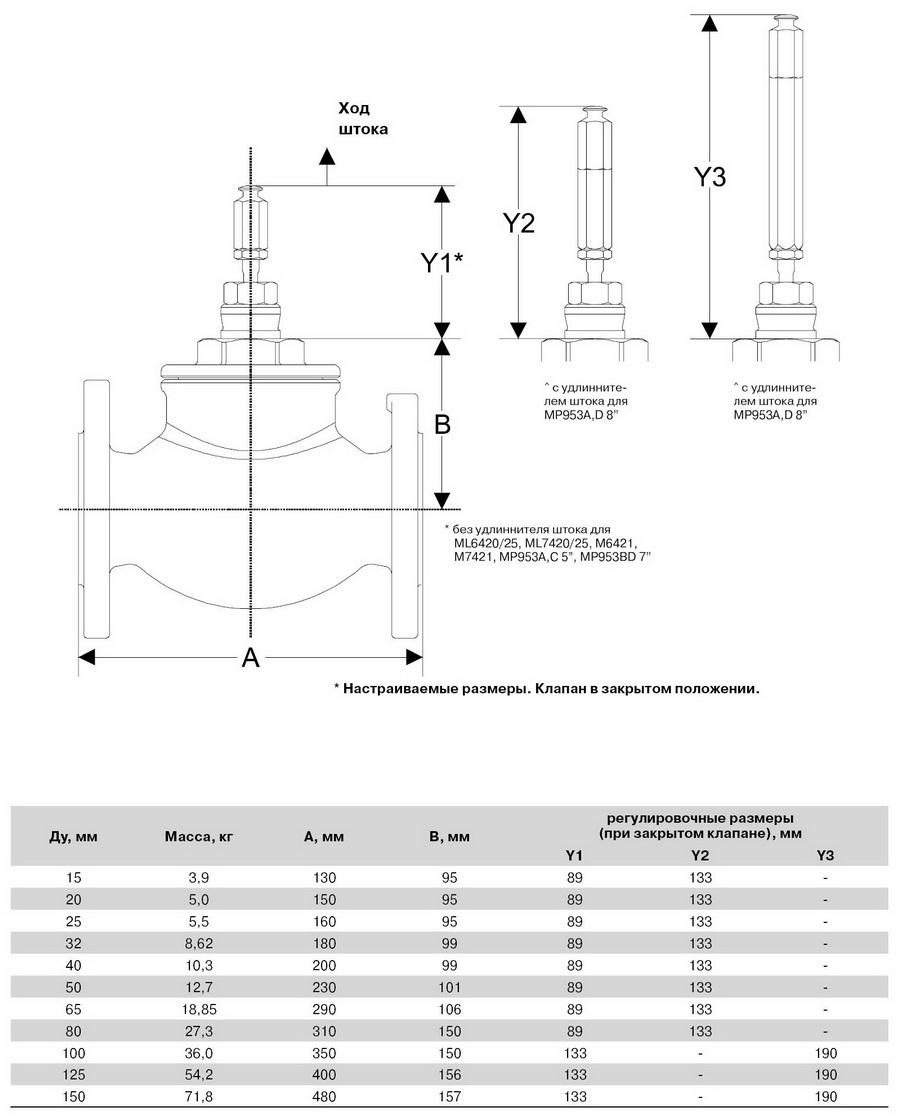

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

h - ход штока клапана, мм.

dP - допустимый перепад давления на клапане (для воды), бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на клапане составит 1 бар.

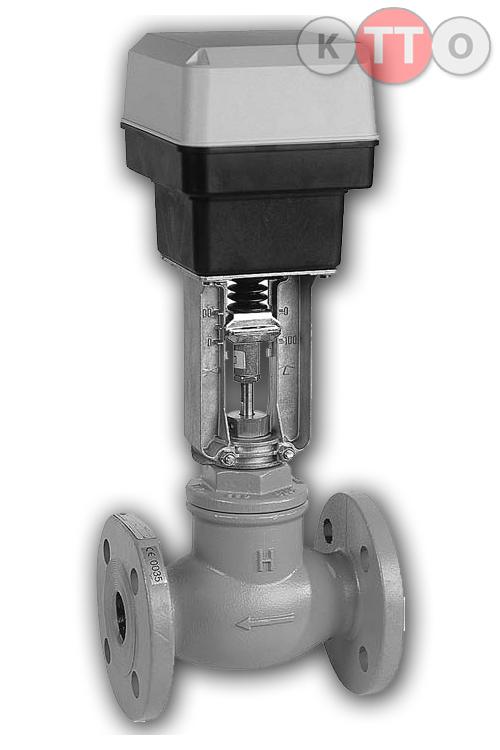

Описание клапана регулирующего с электроприводом V5016A

Клапан регулирующий с электроприводом V5016A Honeywell - это линейный, односедельный, двухходовой клапан который может использоваться для плавного регулирования подачи холодной, горячей воды или пара в системах отопления, вентиляции или кондиционирования воздуха.

Регулирующие клапаны V5016A разработаны специально для систем с большим перепадом давления (например, систем центрального отопления) и могут управляться линейными электроприводами ML6420/ML6425, ML7420/ML7425 или ML6421/ML7421, а также пневматическими приводами MP953. Электропривод для регулирующего клапан заказывается отдельно.

Основные особенности клапанов регулирующих с электроприводами V5016A Honeywell:

• Сбалансированное по давлению седло позволяющее использовать клапан с электроприводом в системах с большим перепадом давлений.
• Высокий уровень герметизации седла обеспечивает минимальную протечку клапана в закрытом положении.
• Точное позиционирование, обеспечивающее регулировку температуры на современном уровне.
• Клапан V5016A Honeywell сертифицирован в соответствии с DIN 32730 для размеров DN15…80 в сочетании с электроприводами ML6425 / ML7425.
• Легко выполняемая установка электроприводов и пневматических приводов.
• Седло «металл-металл» обеспечивает долгий срок службы.
• Корпус из чугуна с торцевыми фланцевыми соединениями.
• Самоцентрирующееся уплотнение.
