V5049A Honeywell - Resideo
Клапан регулирующий фланцевый

выпуск прекращён

V5049A Honeywell - Resideo Клапан регулирующий фланцевый
расчёт и подбор
109 % - рейтинг модели

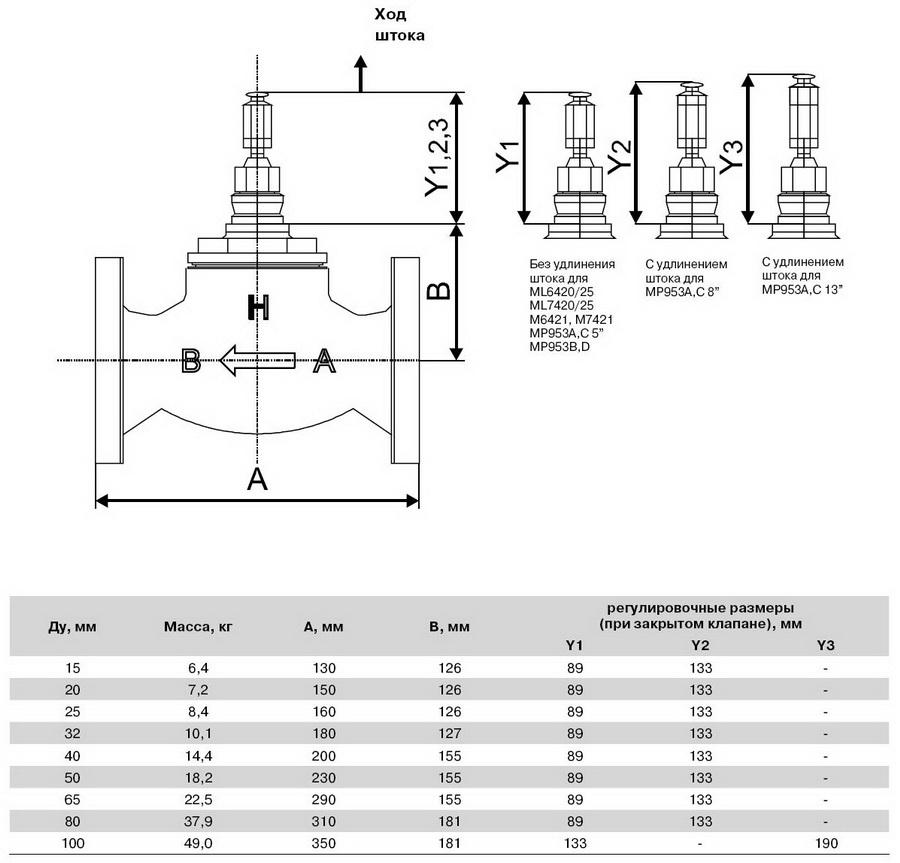

Чертёж V5049A Honeywell - Resideo Клапан регулирующий фланцевый
Сфера применения
Техническое описание
Марка
V5049A
Производитель
Страна
United States
Допустимые Рабочие среды
Вода | Пар
Материал корпуса
cталь
Регулирующий орган
седельный затвор
Расходная характеристика
логарифмическая
Регулирование
пропорциональное
Баланс затвора по давлению
разгруженный
Тип соединения
фланцевое
Присоединение привода
-
Tmax (для воды)
220 °C
Tmin (для воды)
2 °C
PN
40
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		L
mm 		h
mm 		cовместим с
приводом 		цена
15 0.25
0.40
0.63
1.00
1.60
 130 20

ML6420A, ML6425A/B
Honeywell - Resideo : dPmax = 16.0 bar

ML7420A, ML7425A/B
Honeywell - Resideo : dPmax = 16.0 bar

 выпуск прекращён
15 2.50
4.00
 130 20

ML6420A, ML6425A/B
Honeywell - Resideo : dPmax = 10.0 bar

ML7420A, ML7425A/B
Honeywell - Resideo : dPmax = 10.0 bar

ML6421A/B
Honeywell - Resideo : dPmax = 25.0 bar

ML7421A/B
Honeywell - Resideo : dPmax = 25.0 bar

 выпуск прекращён
20 6.30
 150 20

ML6420A, ML6425A/B
Honeywell - Resideo : dPmax = 10.0 bar

ML7420A, ML7425A/B
Honeywell - Resideo : dPmax = 10.0 bar

ML6421A/B
Honeywell - Resideo : dPmax = 25.0 bar

ML7421A/B
Honeywell - Resideo : dPmax = 25.0 bar

 выпуск прекращён
25 10
 160 20

ML6420A, ML6425A/B
Honeywell - Resideo : dPmax = 10.0 bar

ML7420A, ML7425A/B
Honeywell - Resideo : dPmax = 10.0 bar

ML6421A/B
Honeywell - Resideo : dPmax = 25.0 bar

ML7421A/B
Honeywell - Resideo : dPmax = 25.0 bar

 выпуск прекращён
32 16
 180 20

ML6420A, ML6425A/B
Honeywell - Resideo : dPmax = 6.0 bar

ML7420A, ML7425A/B
Honeywell - Resideo : dPmax = 6.0 bar

ML6421A/B
Honeywell - Resideo : dPmax = 25.0 bar

ML7421A/B
Honeywell - Resideo : dPmax = 25.0 bar

 выпуск прекращён
40 25
 200 20

ML6420A, ML6425A/B
Honeywell - Resideo : dPmax = 3.5 bar

ML7420A, ML7425A/B
Honeywell - Resideo : dPmax = 3.5 bar

ML6421A/B
Honeywell - Resideo : dPmax = 13.0 bar

ML7421A/B
Honeywell - Resideo : dPmax = 13.0 bar

 выпуск прекращён
50 40
 230 20

ML6420A, ML6425A/B
Honeywell - Resideo : dPmax = 2.0 bar

ML7420A, ML7425A/B
Honeywell - Resideo : dPmax = 2.0 bar

ML6421A/B
Honeywell - Resideo : dPmax = 7.5 bar

ML7421A/B
Honeywell - Resideo : dPmax = 7.5 bar

 выпуск прекращён
65 63
 290 20

ML6420A, ML6425A/B
Honeywell - Resideo : dPmax = 1.2 bar

ML7420A, ML7425A/B
Honeywell - Resideo : dPmax = 1.2 bar

ML6421A/B
Honeywell - Resideo : dPmax = 5.0 bar

ML7421A/B
Honeywell - Resideo : dPmax = 5.0 bar

 выпуск прекращён
80 100
 310 38

ML6421A/B
Honeywell - Resideo : dPmax = 2.3 bar

ML7421A/B
Honeywell - Resideo : dPmax = 2.3 bar

 выпуск прекращён
100 160
 350 38

ML6421A/B
Honeywell - Resideo : dPmax = 2.3 bar

ML7421A/B
Honeywell - Resideo : dPmax = 2.3 bar

 выпуск прекращён

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

h - ход штока клапана, мм.

dP - допустимый перепад давления на клапане (для воды), бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на клапане составит 1 бар.

Односедельные клапаны V5049A Honeywell предназначены для плавного регулирования горячей или охлажденной воды или пара в системах отопления, вентиляции и кондиционирования воздуха и могут управляться электрическими приводами ML6420/ML6425 или ML7420/ML7425 и ML6421, ML7421, или пневматическими приводами MP953.

Основные особенности регулирующих клапанов V5049A Honeywell:

  • Корпус клапана из чугуна или разливной стали с фланцевыми торцевыми соединениями
  • Высокий уровень герметизации седла
  • Седло «металл-металл» обеспечивает долгий срок службы
  • Самоцентрирующееся уплотнение
  • Точное позиционирование, обеспечивающее регулировку температуры на современном уровне
  • Простота установки подходящих электрических или пневматических приводов
  • Двухходовой клапан V5049A Honeywell - сертифицирован в соответствии с DIN 32730
