КПСР 200 КПСР Групп
Клапан регулирующий фланцевый

КПСР 200 КПСР Групп Клапан регулирующий фланцевый
расчёт и подбор
83 % - рейтинг модели

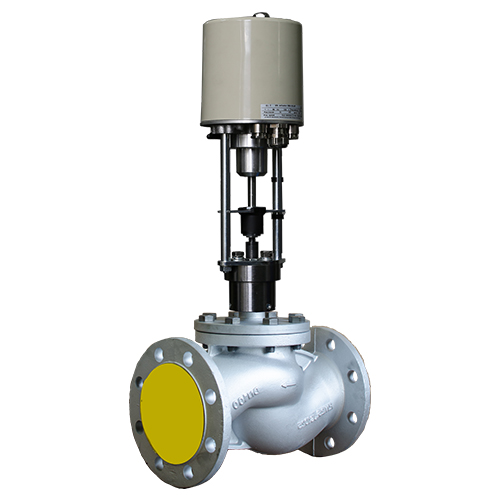

Чертёж КПСР 200 КПСР Групп Клапан регулирующий фланцевый Конструкция КПСР 200 КПСР Групп Клапан регулирующий фланцевый Схема КПСР 200 КПСР Групп Клапан регулирующий фланцевый
Руководство по эксплуатации

купить КПСР 200 КПСР Групп in United States

ни один поставщик КПСР Групп из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию
Марка
КПСР 200
Производитель
Страна
Belarus
Допустимые Рабочие среды
Вода | Пар
Материал корпуса
чугун
Регулирующий орган
седельный затвор
Расходная характеристика
линейная
Регулирование
пропорциональное
Баланс затвора по давлению
неразгруженный
Тип соединения
фланцевое
Присоединение привода
-
Tmax (для воды)
220 °C
Tmin (для воды)
5 °C
PN
25
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		L
mm 		h
mm 		cовместим с
приводом 		цена
15 0.16
0.25
0.40
0.63
1.0
1.6
2.5
3.2
4.0
 130 10

ES 05-11
AUMA : dPmax = 8.5 bar

ES 05-12
AUMA : dPmax = 14.0 bar

ST mini
Regada : dPmax = 15.0 bar

 добавьте свою цену
20 1.6
2.5
4.0
6.3
10
 150 10

ES 05-11
AUMA : dPmax = 6.3 bar

ES 05-12
AUMA : dPmax = 10.5 bar

ST mini
Regada : dPmax = 12.0 bar

 добавьте свою цену
25 1.6
2.5
4.0
5.0
6.3
8.0
10
 160 20

ES 05-11
AUMA : dPmax = 4.0 bar

ES 05-12
AUMA : dPmax = 6.5 bar

ES 06-4
AUMA : dPmax = 13.0 bar

ST mini
Regada : dPmax = 7.4 bar

ST 0
Regada : dPmax = 20.0 bar

ST 01
Regada : dPmax = 30.0 bar

 добавьте свою цену
32 6.3
10
16
 180 20

ES 05-11
AUMA : dPmax = 3.5 bar

ES 05-12
AUMA : dPmax = 6.2 bar

ES 06-4
AUMA : dPmax = 10.0 bar

ST mini
Regada : dPmax = 6.8 bar

ST 0
Regada : dPmax = 12.0 bar

ST 01
Regada : dPmax = 25.0 bar

 добавьте свою цену
40 10
16
25
 200 25

ES 05-11
AUMA : dPmax = 1.5 bar

ES 05-12
AUMA : dPmax = 4.0 bar

ES 06-4
AUMA : dPmax = 9.0 bar

ST mini
Regada : dPmax = 5.0 bar

ST 0
Regada : dPmax = 10.0 bar

ST 01
Regada : dPmax = 18.0 bar

 добавьте свою цену
50 10
13
16
25
 230 25

ES 05-12
AUMA : dPmax = 2.5 bar

ES 06-4
AUMA : dPmax = 7.0 bar

ST mini
Regada : dPmax = 2.5 bar

ST 0
Regada : dPmax = 8.0 bar

ST 01
Regada : dPmax = 15.0 bar

 добавьте свою цену
65 16
25
32
40
 290 25

ES 05-12
AUMA : dPmax = 5.0 bar

ES 06-4
AUMA : dPmax = 10.0 bar

ST mini
Regada : dPmax = 8.0 bar

ST 0
Regada : dPmax = 15.0 bar

ST 01
Regada : dPmax = 21.0 bar

 добавьте свою цену
80 40
63
80
100
 310 32

ES 06-4
AUMA : dPmax = 8.0 bar

ST 0
Regada : dPmax = 10.0 bar

ST 01
Regada : dPmax = 16.0 bar

ST 1
Regada : dPmax = 18.0 bar

 добавьте свою цену
100 63
80
100
125
 350 40

ST 0
Regada : dPmax = 8.0 bar

ST 01
Regada : dPmax = 14.0 bar

ST 1
Regada : dPmax = 16.0 bar

 добавьте свою цену
125 100
125
160
200
 400 40

ST 01
Regada : dPmax = 10.0 bar

ST 1
Regada : dPmax = 12.0 bar

 добавьте свою цену
150 160
250
360
 480 75

ST 1
Regada : dPmax = 10.0 bar

 добавьте свою цену
200 250
360
450
630
 600 75

ST 1
Regada : dPmax = 9.0 bar

 добавьте свою цену

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

h - ход штока клапана, мм.

dP - допустимый перепад давления на клапане (для воды), бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на клапане составит 1 бар.

Регулирующие клапаны серии КПСР200 – предназначены для применения в качестве исполнительных механизмов в узлах автоматического управления системами отопления, водоснабжения и вентиляции.

Клапаны изготавливаются в стандартном типоразмерном ряде и могут быть применены в качестве аналогов клапанов европейского производства.

Уникальная конструкция запорного устройства клапана позволяет его применять в качестве запорно-регулирующего устройства с классом герметичности А полностью исключающем протечку рабочей среды.

В конструкции клапана предусмотрено уникальное шевронное уплотнение штока, полностью исключающее протечку.

КПСР 200 DN15-40 неразгруженная конструкция. DN50-400 разгруженная конструкция с дополнительной втулкой в крышке клапана, в которой перемещается поршень, связанный со штоком плунжера. Втулка с поршнем образует камеру разгрузки, которая за счет отверстий в плунжере связана с входной полостью клапана. Коэффициент разгрузки близок к единице.
