VLA221 ESBE - Клапан регулирующий муфтовый

VLA221 ESBE
Клапан регулирующий муфтовый

выпуск прекращён

расчёт и подбор
90 % - рейтинг модели

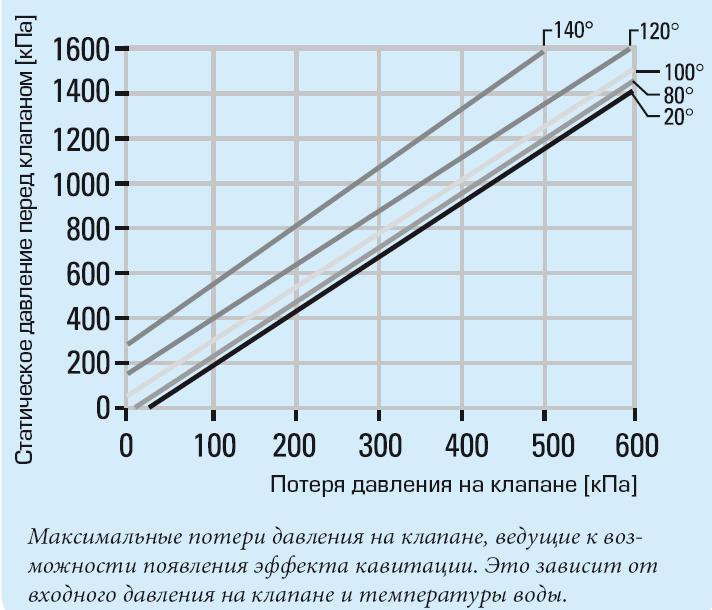

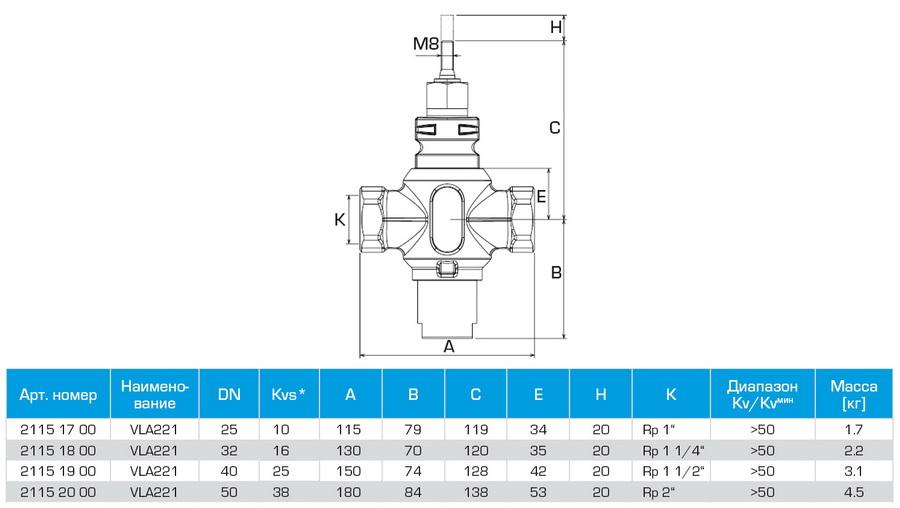

Чертёж VLA221 ESBE Клапан регулирующий муфтовый Схема VLA221 ESBE Клапан регулирующий муфтовый
Техническое описание
Марка
VLA221
Производитель
Страна
Sweden
Допустимые Рабочие среды
Вода
Материал корпуса
чугун
Регулирующий орган
седельный затвор
Расходная характеристика
логарифмическая
Регулирование
пропорциональное
Баланс затвора по давлению
разгруженный
Тип соединения
резьба внутренняя
Присоединение привода
-
Tmax (для воды)
130 °C
Tmin (для воды)
-20 °C
PN
16
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
L
mm
h
mm
cовместим с
приводом
цена
25 10
115 20

ALB100, ALB144
ESBE : dPmax = 16.0 bar

выпуск прекращён
32 16
130 20

ALB100, ALB144
ESBE : dPmax = 16.0 bar

выпуск прекращён
40 25
150 20

ALB100, ALB144
ESBE : dPmax = 16.0 bar

выпуск прекращён
50 38
180 20

ALB100, ALB144
ESBE : dPmax = 16.0 bar

выпуск прекращён

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

h - ход штока клапана, мм.

dP - допустимый перепад давления на клапане (для воды), бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на клапане составит 1 бар.

Седельный управляющий клапан VLA 221 ESBE предназначен для регулирования систем отопления, охлаждения, вентиляции и центрального горячего водоснабжения.

В качестве теплоносителя могут использоваться холодная и горячая вода с примесями антифризов.
