CV 216 RGA IMI Hydronic
Клапан регулирующий муфтовый

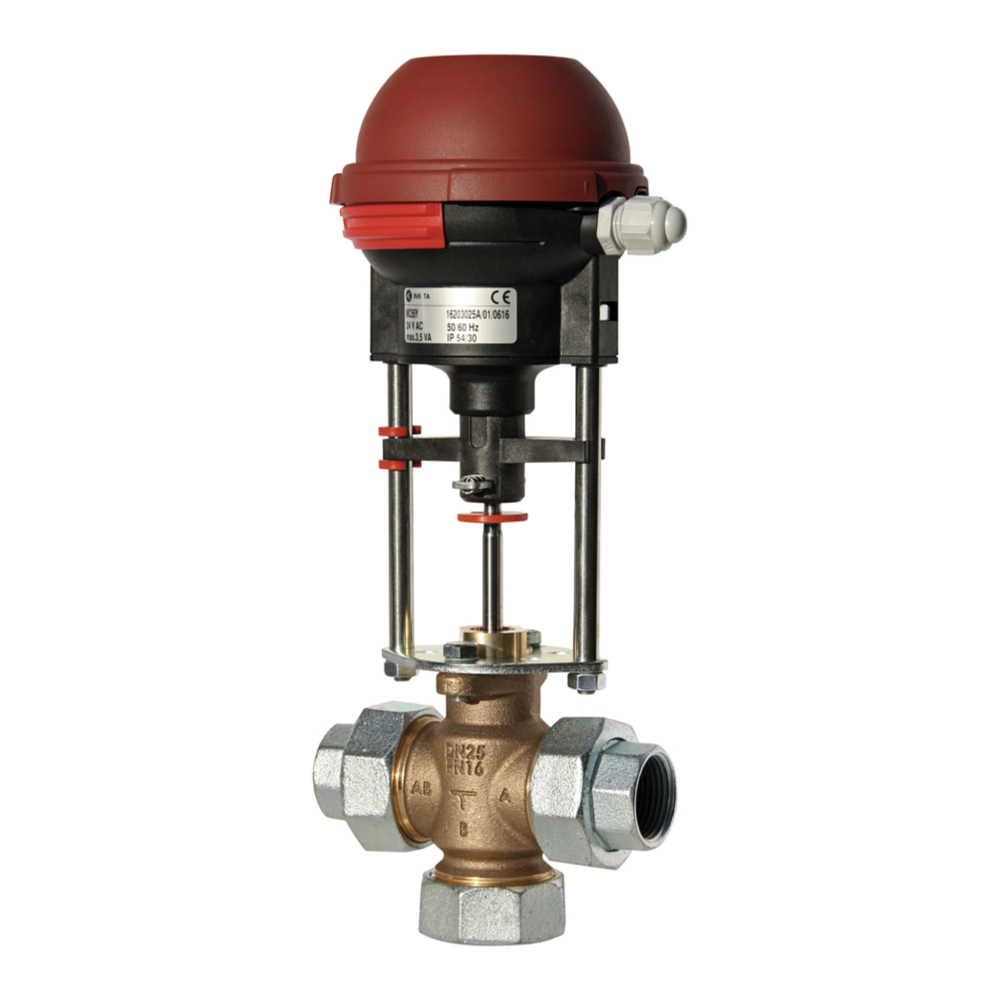

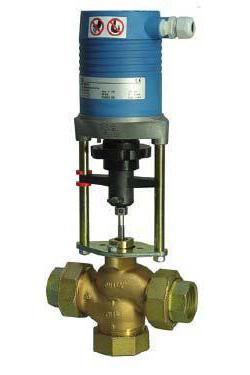

CV 216 RGA IMI Hydronic Клапан регулирующий муфтовый
расчёт и подбор
190 % - рейтинг модели

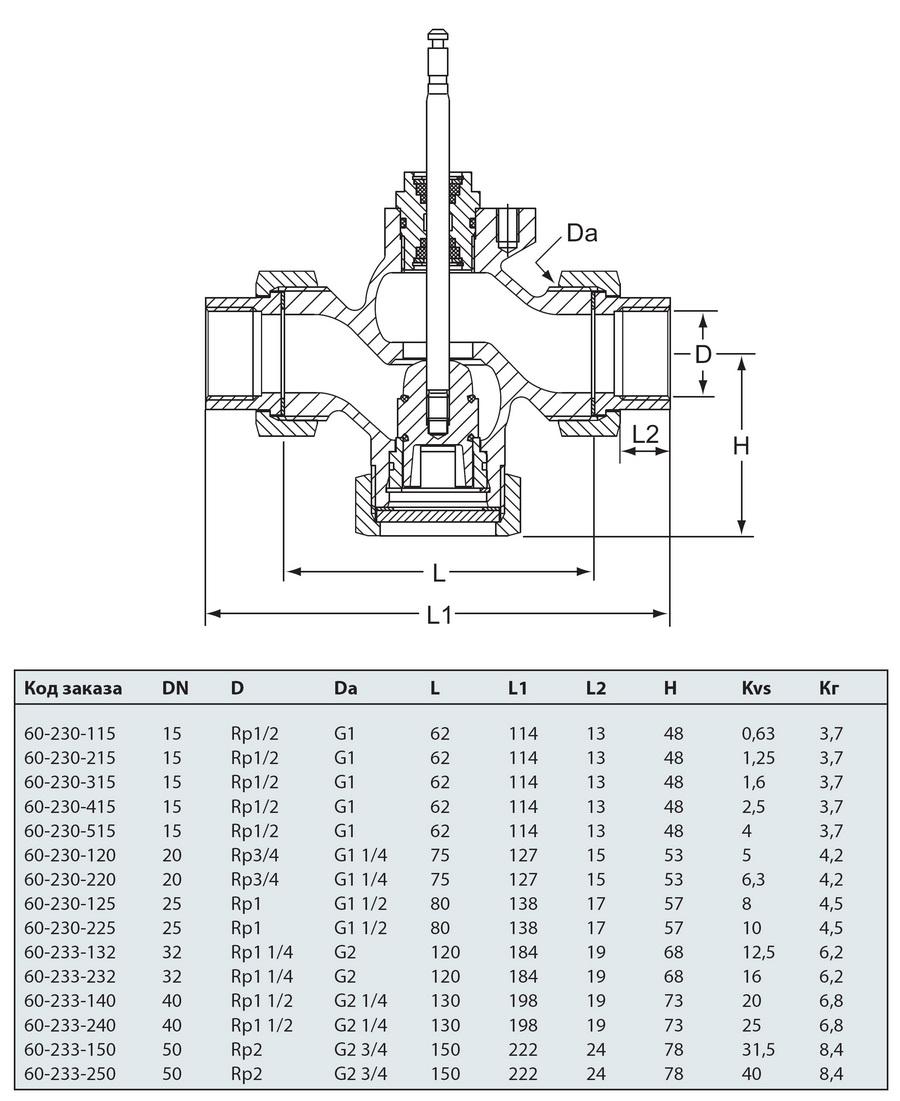

Чертёж CV 216 RGA IMI Hydronic Клапан регулирующий муфтовый Схема CV 216 RGA IMI Hydronic Клапан регулирующий муфтовый
Паспорт
Техническое описание
Data sheet
EU Declaration of conformity

купить CV 216 RGA IMI Hydronic in United States

ни один поставщик IMI Hydronic из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию
Марка
CV 216 RGA
Производитель
Страна
Sweden
Допустимые Рабочие среды
Вода
Материал корпуса
бронза
Регулирующий орган
седельный затвор
Расходная характеристика
логарифмическая
Регулирование
пропорциональное
Баланс затвора по давлению
-
Тип соединения
резьба внутренняя
Присоединение привода
-
Tmax (для воды)
150 °C
Tmin (для воды)
0 °C
PN
16
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		L
mm 		h
mm 		cовместим с
приводом 		цена
15 0.63
1.25
1.60
2.50
4.00
 126 14

MC55
IMI Hydronic : dPmax = 15.0 bar

MC100
IMI Hydronic : dPmax = 16.0 bar

 добавьте свою цену
20 5.00
6.30
 138 14

MC55
IMI Hydronic : dPmax = 12.5 bar

MC100
IMI Hydronic : dPmax = 16.0 bar

 добавьте свою цену
25 8.00
10
 164 14

MC55
IMI Hydronic : dPmax = 7.5 bar

MC100
IMI Hydronic : dPmax = 15.0 bar

 добавьте свою цену
32 13
16
 184 14

MC55
IMI Hydronic : dPmax = 4.5 bar

MC100
IMI Hydronic : dPmax = 9.0 bar

MC160
IMI Hydronic : dPmax = 1.5 bar

 добавьте свою цену
40 20
25
 198 14

MC55
IMI Hydronic : dPmax = 2.5 bar

MC100
IMI Hydronic : dPmax = 5.5 bar

MC160
IMI Hydronic : dPmax = 9.5 bar

 добавьте свою цену
50 32
40
 222 14

MC55
IMI Hydronic : dPmax = 1.5 bar

MC100
IMI Hydronic : dPmax = 3.5 bar

MC160
IMI Hydronic : dPmax = 6.0 bar

 добавьте свою цену

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

h - ход штока клапана, мм.

dP - допустимый перепад давления на клапане (для воды), бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на клапане составит 1 бар.

Клапаны регулирующие CV 216 RGA TA предназначены для применения в системах отопления, вентиляции и холодоснабжения.

Основные особенности регулирующих клапанов CV216 RGA Tour Andersson:

  • Регулирование расхода горячей, холодной воды и воды с антифризом
  • Нулевая протечка при закрытом клапане
  • Контролируется микропроцессором
  • Автоматическая калибровка при включении
