STOBU ARI Armaturen
Клапан запорный фланцевый

расчёт и подбор
108 % - рейтинг модели

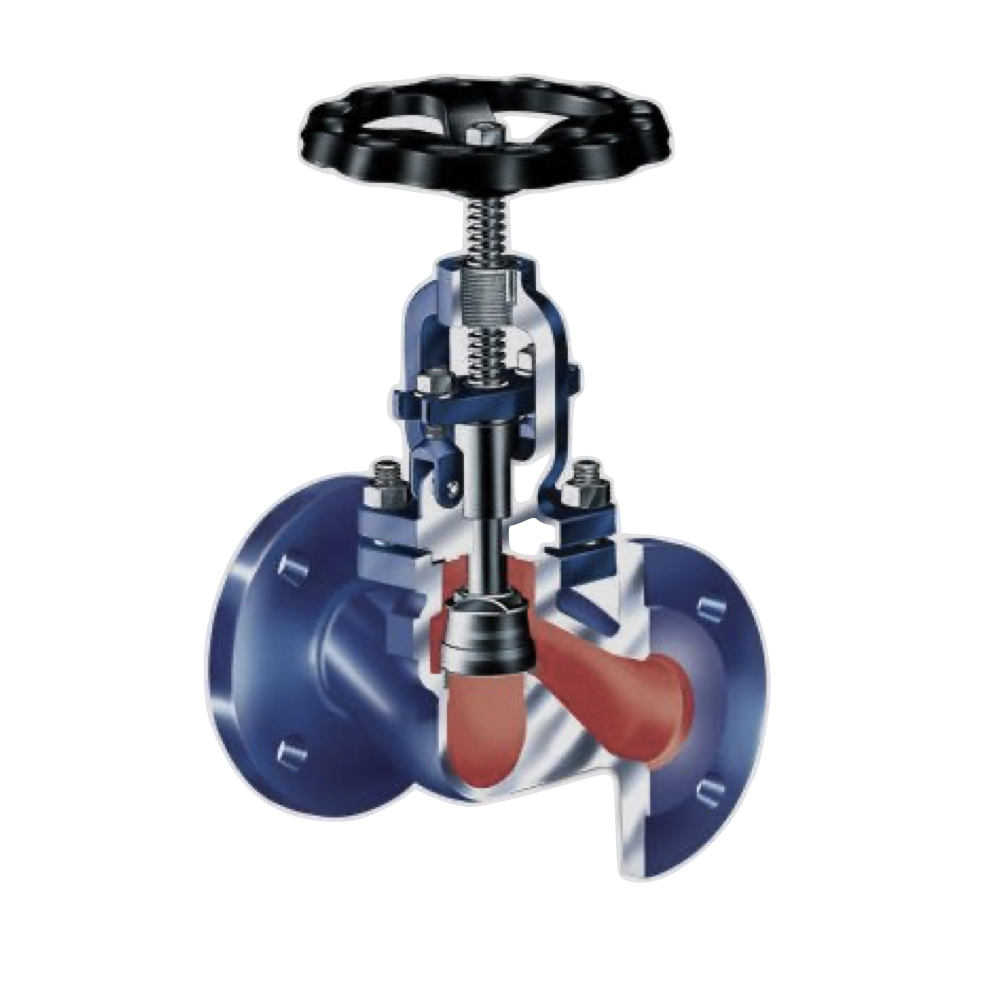

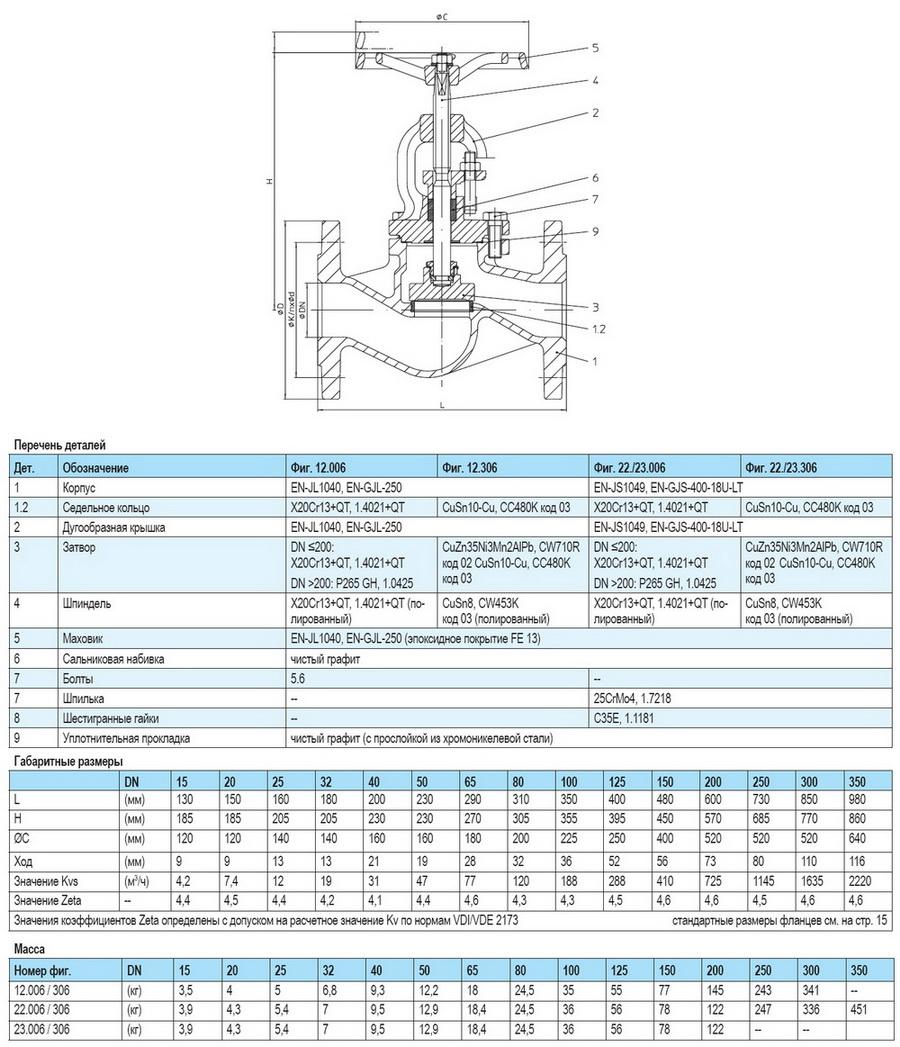

Чертёж STOBU ARI Armaturen Клапан запорный фланцевый Конструкция STOBU ARI Armaturen Клапан запорный фланцевый
Инструкция по монтажу и эксплуатации
Технический паспорт
Data sheet
Installation and operating instructions
Сертифікат відповідності

купить STOBU ARI Armaturen in United States

ни один поставщик ARI Armaturen из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
STOBU
Производитель
Страна
Germany
Допустимые Рабочие среды
Вода | Пар | сжатый Воздух | Газ
Тип соединения
фланцевое
Tmax (для воды)
225 °C
Tmin (для воды)
2 °C
Материал корпуса
чугун
Шток
выдвижной
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
15 4.2 130 3.5 16 добавьте свою цену
20 7.4 150 4.0 16 добавьте свою цену
25 12 160 5.0 16 добавьте свою цену
32 19 180 6.8 16 добавьте свою цену
40 31 200 9.3 16 добавьте свою цену
50 47 230 12 16 добавьте свою цену
65 77 290 18 16 добавьте свою цену
80 120 310 25 16 добавьте свою цену
100 188 350 35 16 добавьте свою цену
125 288 400 55 16 добавьте свою цену
150 410 480 77 16 добавьте свою цену
200 725 600 145 16 добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Основные особенности вентилей ARI-Armaturen тип ARI-STOBU 006:

  • Надёжная техника
  • Цельный затвор из нержавеющей стали
  • Цельный шпиндель из нержавеющей стали
  • Цельное седло клапана из нержавеющей стали
  • Шпиндель с накатной резьбой
  • Накатно полированный шток
  • Высококачественная сальниковая набивка
  • В исполнении из литой кованной и нержавеющей стали: верхняя часть дугообразной крышки с резьбовой втулкой и откидные болты

Кроме представленных типоразмеров запорных клапанов ARI-STOBU тип 006, ARI-Armaturen выпускает клапаны диаметров DN250-DN300
