UV 116 / 216 LDM
Клапан запорный фланцевый

расчёт и подбор
126 % - рейтинг модели

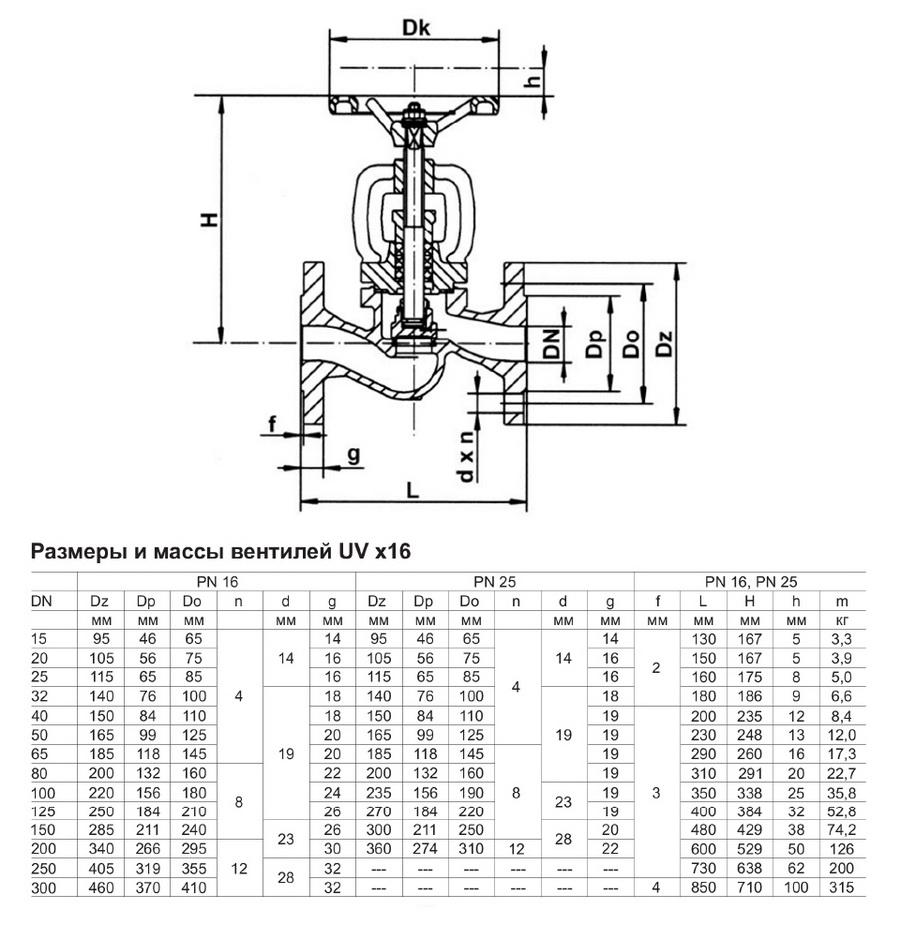

Чертёж UV 116 / 216 LDM Клапан запорный фланцевый
Техническое описание
Data sheet
Installation and operating instructions
Overview of products
Сертифікат відповідності

купить UV 116 / 216 LDM in United States

ни один поставщик LDM из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
UV 116 / 216
Производитель
LDM
Страна
Czechia
Допустимые Рабочие среды
Вода | Пар
Тип соединения
фланцевое
Tmax (для воды)
350 °C
Tmin (для воды)
5 °C
Материал корпуса
чугун
Шток
выдвижной
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
15 4.3 130 3.3 16
25
добавьте свою цену
20 7.0 150 3.9 16
25
добавьте свою цену
25 11 160 5.0 16
25
добавьте свою цену
32 18 180 6.6 16
25
добавьте свою цену
40 27 200 8.4 16
25
добавьте свою цену
50 47 230 12 16
25
добавьте свою цену
65 68 290 17 16
25
добавьте свою цену
80 116 310 23 16
25
добавьте свою цену
100 162 350 36 16
25
добавьте свою цену
125 250 400 53 16
25
добавьте свою цену
150 364 480 74 16
25
добавьте свою цену
200 570 600 126 16
25
добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

LDM UV116 - фланцевый запорный вентиль в корпусе из чугуна или серого чугуна с выдвижным штоком. Управление вентилем ручное с помощью маховика. Уплотнение штока - сальниковое.

Модель UV116 - запорный вентиль, корпус из серого чугуна допускается для применения с максимальной рабочей температурой не более 300 градусов Цельсия и давлением не более 16 бар. Выпускается в типоразмерах DN15-DN300.

Модель UV216 - запорный вентиль, корпус из чугуна с шаровидным графитом допускается для применения с максимальной рабочей температурой не более 350 градусов Цельсия и давлением не более 25 бар. Выпускается в типоразмерах DN15-DN300.
