Aquastrom F Oventrop
Клапан запорный муфтовый

выпуск прекращён

расчёт и подбор
93 % - рейтинг модели

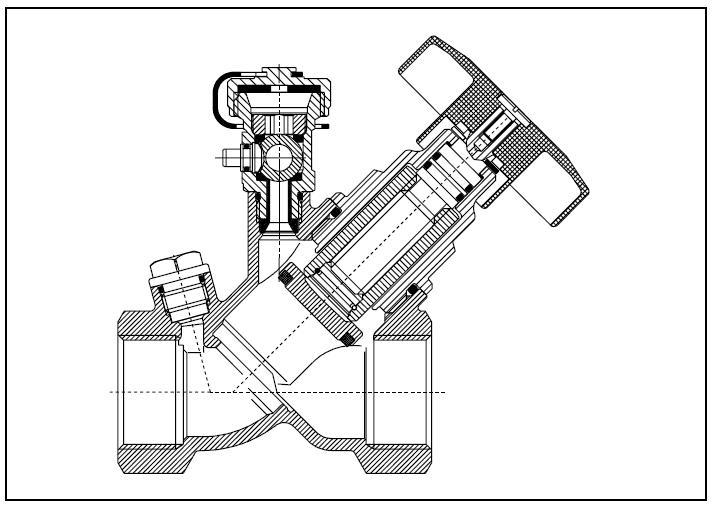

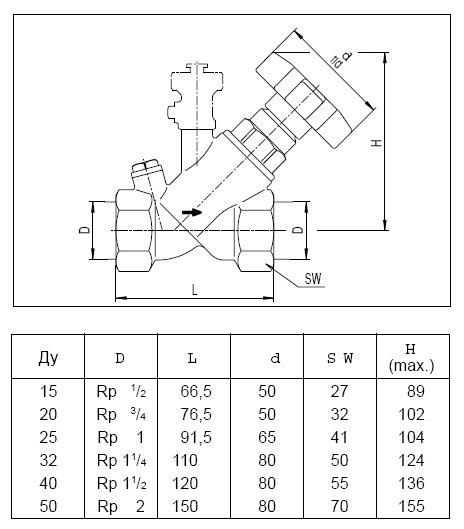

Чертёж Aquastrom F Oventrop Клапан запорный муфтовый Конструкция Aquastrom F Oventrop Клапан запорный муфтовый Схема Aquastrom F Oventrop Клапан запорный муфтовый
Техническое описание
Марка
Aquastrom F
Производитель
Страна
Germany
Допустимые Рабочие среды
Вода
Тип соединения
резьба внутренняя
Tmax (для воды)
120 °C
Tmin (для воды)
2 °C
Материал корпуса
бронза
Шток
-
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
l
mm
m
kg
PN
bar
цена
15 67 16 выпуск прекращён
20 77 16 выпуск прекращён
25 92 16 выпуск прекращён
32 110 16 выпуск прекращён
40 120 16 выпуск прекращён
50 150 16 выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Вентили Oventrop Aquastorm свободного потока применяются всистемах питьевого водоснабжения.

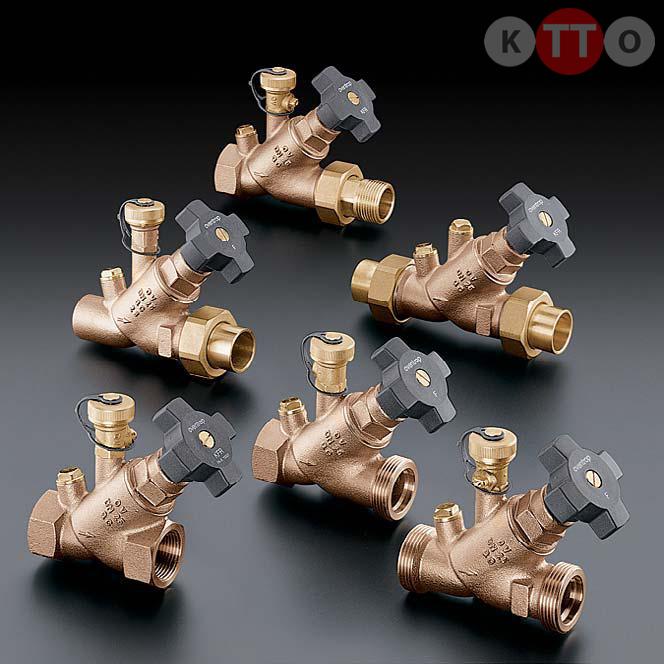

Клапаны запорные Oventrop серии Aquastorm выпускаются в следующих исполнениях:

  • Aquastorm F - запорные вентили
  • Aquastorm FR - запорные вентили оборудованные со стороны выхода обратным клапаном с низким давлением открытия
  • Aquastorm KFR - запорный вентиль имеет обратный клапан встроенный в вентильную часть

Основные особенности запорных клапанов Aquastorm:

  • Удобство обслуживания за счёт расположения штуцеров для замера и слива воды со стороны маховика
  • Коррозионная устойчивость, включая втулки, за счёт материала исполнения - бронзы
  • Не требующее обслуживания уплотнение шпинделя
  • Невыдвижной шпиндель начиная с Ду25
  • Небольшая высота
  • Бесшумность при эксплуатации
