M 44-7 Samson
Регулятор давления 'До себя'

выпуск прекращён

расчёт и подбор
81 % - рейтинг модели

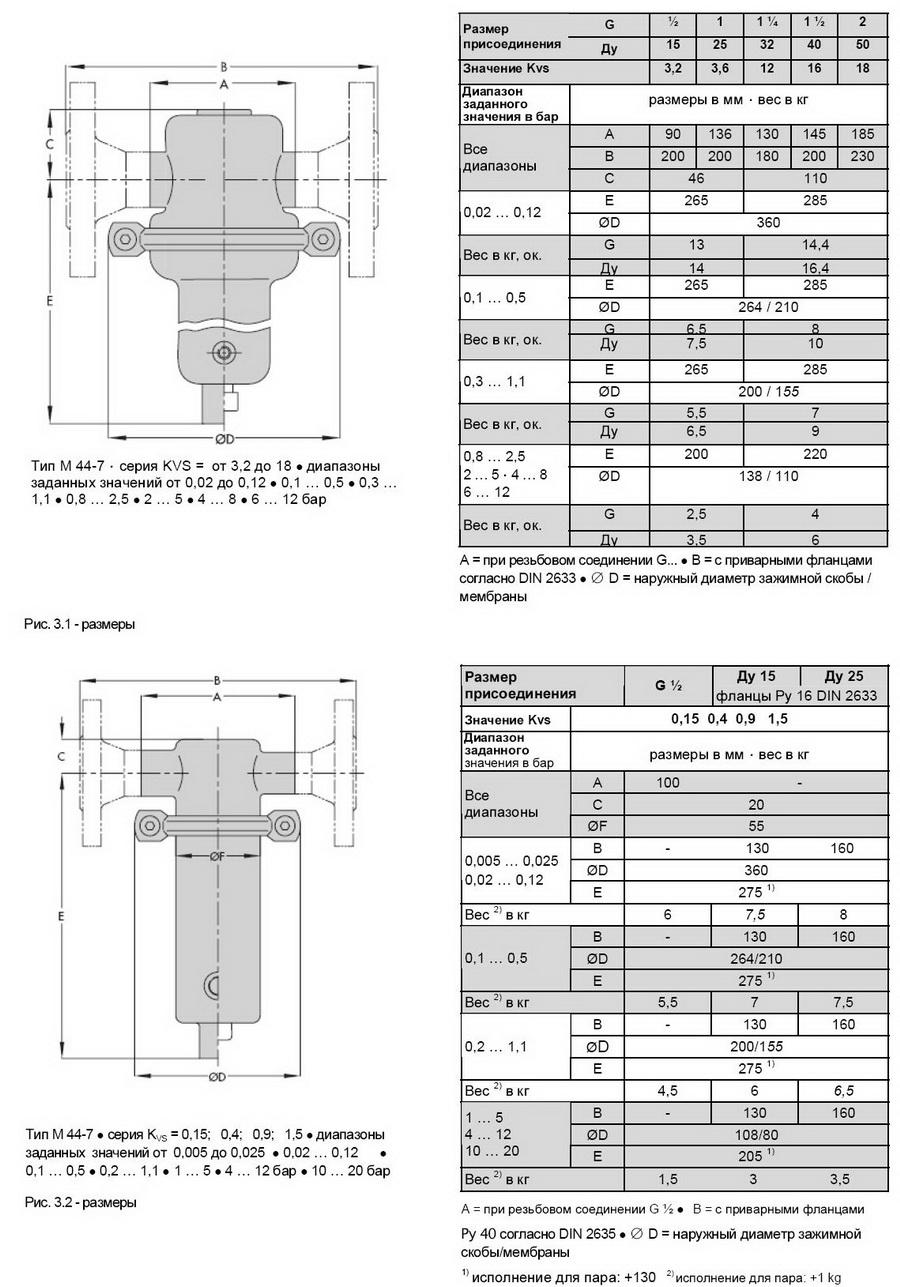

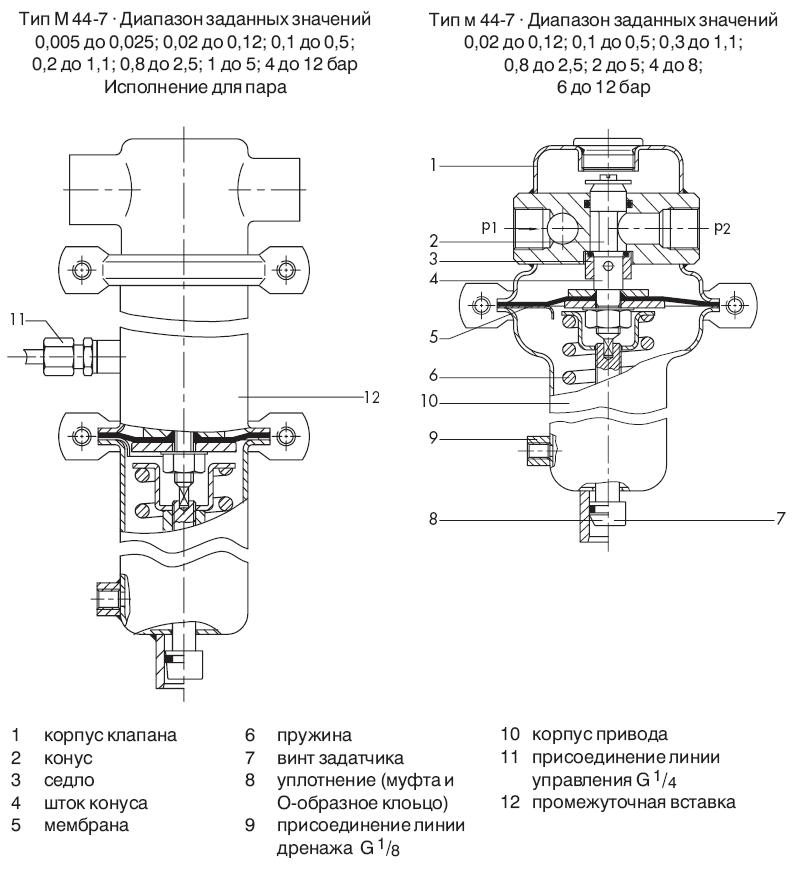

Чертёж M 44-7 Samson Регулятор давления Конструкция M 44-7 Samson Регулятор давления
Инструкция по монтажу и эксплуатации
Техническое описание
Марка
M 44-7
Производитель
Страна
Germany
Допустимые Рабочие среды
Вода | Пар | сжатый Воздух
Назначение
поддерживает заданное давление на входе в регулятор
Действие
при увеличении давления на входе - открывается
Рабочее положение
нормально закрыт
PN
25
Tmax (для воды)
130 °C
Tmin (для воды)
2 °C
Тип соединения
резьба внутренняя
Материал корпуса
нержавеющая сталь
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
L
mm
dP
bar
цена
15 3.20 90 0.020 - 0.12
0.10 - 0.50
0.30 - 1.10
0.80 - 2.50
2.00 - 5.00
4.00 - 8.00
6.00 - 12
выпуск прекращён






25 3.60 136 0.020 - 0.12
0.10 - 0.50
0.30 - 1.10
0.80 - 2.50
2.00 - 5.00
4.00 - 8.00
6.00 - 12
выпуск прекращён






32 12 130 0.020 - 0.12
0.10 - 0.50
0.30 - 1.10
0.80 - 2.50
2.00 - 5.00
4.00 - 8.00
6.00 - 12
выпуск прекращён






40 16 145 0.020 - 0.12
0.10 - 0.50
0.30 - 1.10
0.80 - 2.50
2.00 - 5.00
4.00 - 8.00
6.00 - 12
выпуск прекращён






50 18 185 0.020 - 0.12
0.10 - 0.50
0.30 - 1.10
0.80 - 2.50
2.00 - 5.00
4.00 - 8.00
6.00 - 12
выпуск прекращён






DN - номинальный диаметр, мм.

dP - диапазон настройки, бар.

L - длина по оси трубопровода, мм.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регулятора составит 1 бар.

Основные особенности регуляторов давления Samson тип М 44-7:

  • Пропорциональный регулятор прямого действия, управляемый мембраной, с нагруженной пружиной
  • Качественное регулирование при требовании малой погрешности
  • Все механические части М 44-7 из CrNiMo-стали с гладкой поверхностью
