RD 102 V LDM
Регулятор давления 'После себя'

+ добавить документацию или чертежи

ни один поставщик LDM из Land of dreams не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

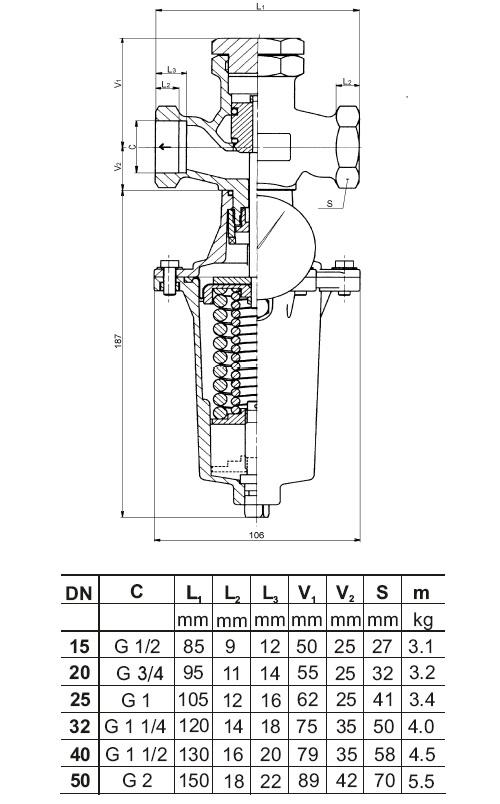

DN mm	Kvs m³/h	L mm	dP bar	цена
15	2,00	85	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену
20	3,20	95	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену
25	5,00	105	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену
32	8,00	120	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену
40	12,5	130	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену
50	20,0	150	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену

DN - номинальный диаметр, мм.

dP - диапазон настройки, бар.

L - длина по оси трубопровода, мм.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регулятора составит 1 бар.

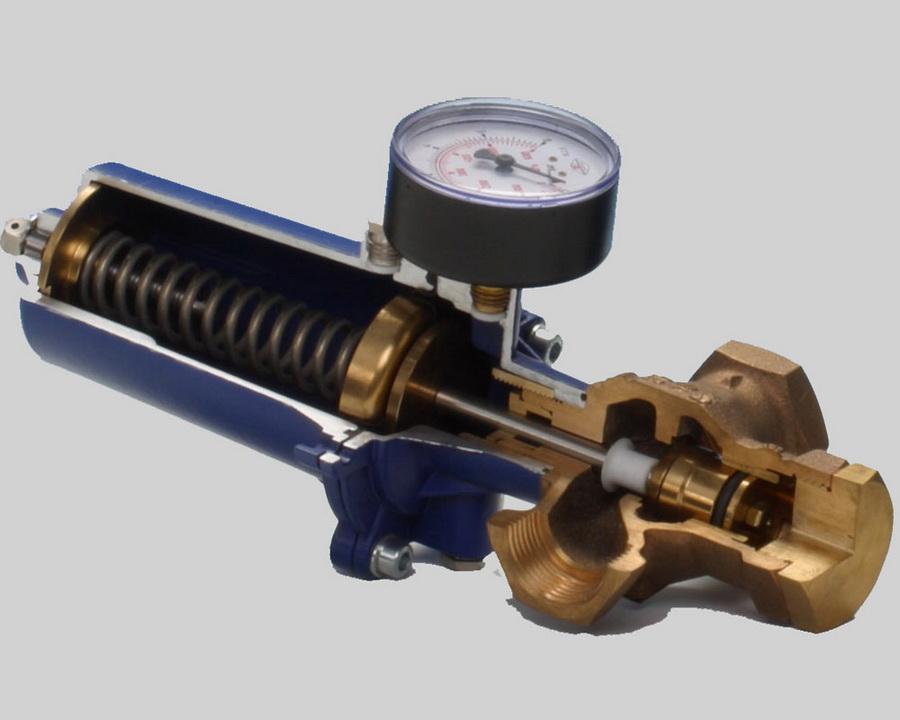

Устройство регулятора давления RD 102 V LDM поддерживающего давление "после себя", можно разделить на две части: первая это седельный регулирующий клапан, а вторая это гидравлический привод.

Устройство гидравлического привода регулятора давления следующее. Герметичная камера разделена мембраной, которая может выгибаться в обе стороны, мембрана жёстко соединена со штоком регулирующего клапана. Таким образом, выгибаясь мембрана может переместить затвор клапана как в сторону открытия, так и в сторону закрытия. На мембрану с одной стороны воздействует давление среды отбираемой из точки поддержания давления, а с другой стороны давление создаваемое сжатой пружиной. В процессе работы давление пружины и среды на мембране уравновешены. Как только давление отклонится от настроенного значения - равновесие в мембранной камере нарушается и мембрана отклонится, перемещая затвор клапана.

Регуляторы давления RD 102 V LDM предназначены для понижения и поддержания устанавливаемого значения давления на выходе регулятора.
