DR 7521 RTK
Регулятор давления 'После себя'

выпуск прекращён

расчёт и подбор
87 % - рейтинг модели

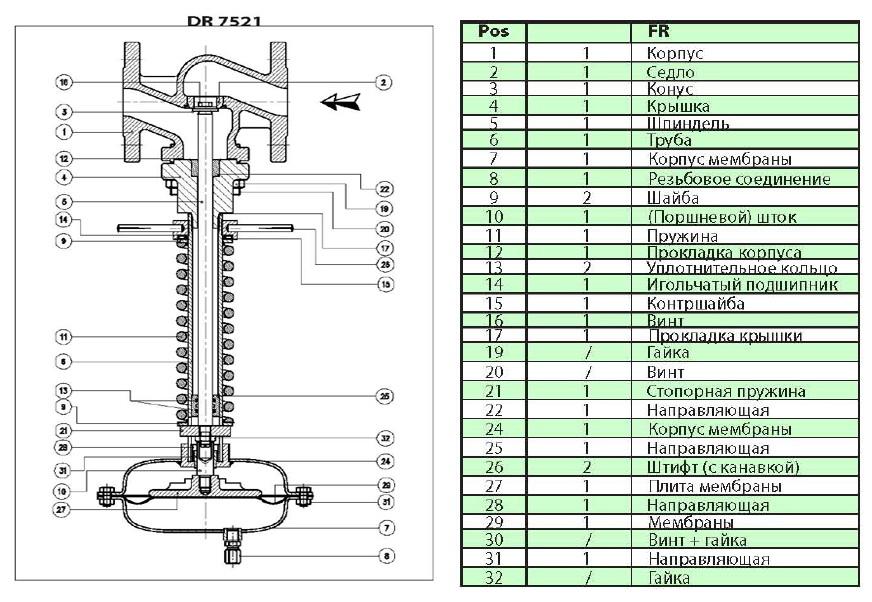

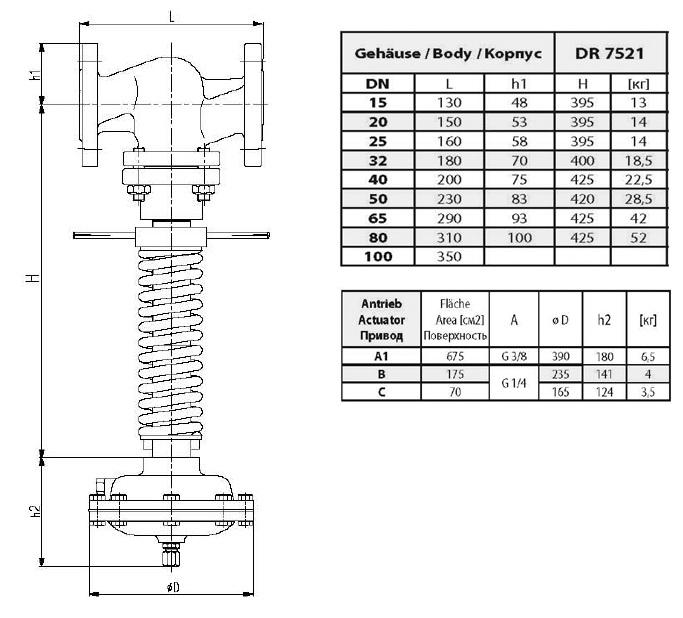

Чертёж DR 7521 RTK Регулятор давления Конструкция DR 7521 RTK Регулятор давления
Техническое описание
Installation and operation instruction
Марка
DR 7521
Производитель
RTK
Страна
Germany
Допустимые Рабочие среды
Вода | Пар | сжатый Воздух
Назначение
поддерживает заданное давление в месте присоединения импульсной трубки
Действие
при увеличении давления - закрывается
Рабочее положение
нормально открыт
PN
40 / 25 / 16
Tmax (для воды)
130 °C
Tmin (для воды)
2 °C
Тип соединения
фланцевое
Материал корпуса
чугун / cталь
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
L
mm
dP
bar
цена
15 3.30 130 0.050 - 0.40
0.10 - 0.90
0.18 - 1.50
0.34 - 2.00
0.60 - 3.00
0.80 - 4.70
1.50 - 8.60
3.00 - 14
выпуск прекращён






20 6.00 150 0.050 - 0.40
0.10 - 0.90
0.18 - 1.50
0.34 - 2.00
0.60 - 3.00
0.80 - 4.70
1.50 - 8.60
3.00 - 14
выпуск прекращён






25 9.20 160 0.050 - 0.40
0.10 - 0.90
0.18 - 1.50
0.34 - 2.00
0.60 - 3.00
0.80 - 4.70
1.50 - 8.60
3.00 - 14
выпуск прекращён






32 15 180 0.10 - 0.30
0.20 - 0.80
0.34 - 1.30
0.70 - 1.80
1.20 - 3.00
1.50 - 3.60
2.70 - 6.60
5.40 - 11
выпуск прекращён






40 24 200 0.10 - 0.30
0.20 - 0.80
0.34 - 1.30
0.70 - 1.80
1.20 - 3.00
1.50 - 3.60
2.70 - 6.60
5.40 - 11
выпуск прекращён






50 37 230 0.10 - 0.30
0.20 - 0.80
0.34 - 1.30
0.70 - 1.80
1.20 - 3.00
1.50 - 3.60
2.70 - 6.60
5.40 - 11
выпуск прекращён






65 42 290 0.10 - 0.30
0.20 - 0.80
0.34 - 1.30
0.70 - 1.80
1.20 - 3.00
1.50 - 3.60
2.70 - 6.60
5.40 - 11
выпуск прекращён






80 44 310 0.10 - 0.30
0.20 - 0.80
0.34 - 1.30
0.70 - 1.80
1.20 - 3.00
1.50 - 3.60
2.70 - 6.60
5.40 - 11
выпуск прекращён






DN - номинальный диаметр, мм.

dP - диапазон настройки, бар.

L - длина по оси трубопровода, мм.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регулятора составит 1 бар.

Регулирующие клапаны для регулирования давления после себя RTK DR 7521 для жидкостей и газов с температурой до 150 градусов Цельсия.

Основные особенности регуляторов давления DR 7521 RTK:

  • Саморегулируемый пропорциональный регулятор прямого действия
  • Сферические проходные клапаны с фланцами, одинарное седло, разгруженная/ неразгруженная конструкция
  • Корпус клапана из GJS-400-18-LT, GP-240-GH или нержавеющей стали 1,4408
  • Стандартно уменьшены значения Kvs (в таблице характеристик указаны величины максимальных значений Kvs)
  • Давления настройки 0,05-15,0 бар
  • Внешнее соединение линии регулирования
  • Приводы и пружины легко заменяются
