DR 7537 RTK
Регулятор давления 'После себя'

выпуск прекращён

DR 7537 RTK Регулятор давления
расчёт и подбор
87 % - рейтинг модели

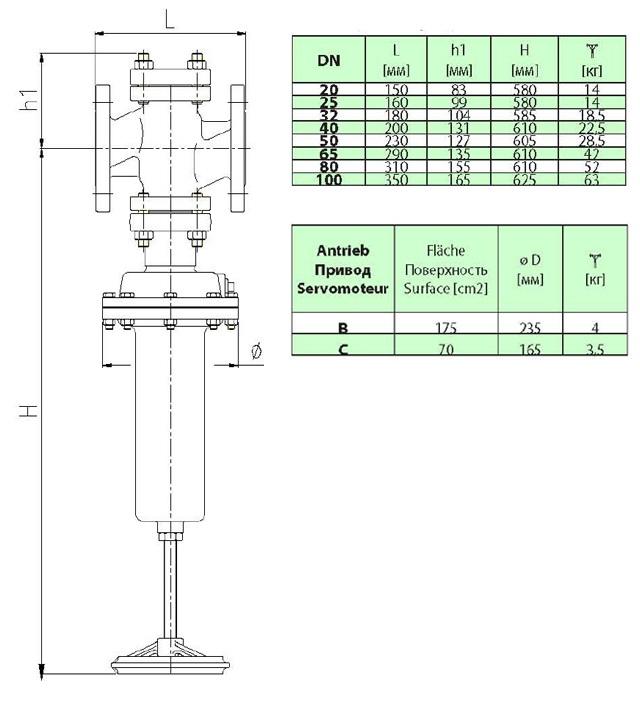

Чертёж DR 7537 RTK Регулятор давления Конструкция DR 7537 RTK Регулятор давления
Техническое описание
Data sheet
Марка
DR 7537
Производитель
RTK
Страна
Germany
Допустимые Рабочие среды
Вода | сжатый Воздух
Назначение
поддерживает заданное давление на выходе из клапана
Действие
при увеличении давления - закрывается
Рабочее положение
нормально открыт
PN
40 / 25 / 16
Tmax (для воды)
130 °C
Tmin (для воды)
2 °C
Тип соединения
фланцевое
Материал корпуса
чугун / cталь
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		L
mm 		dP
bar 		цена
20 4.90 150 0.060 - 0.60
0.10 - 0.95
0.20 - 1.50
0.34 - 2.00
0.60 - 3.00
0.50 - 3.80
0.90 - 5.00
1.50 - 9.20
3.00 - 15
 выпуск прекращён
25 8.00 160 0.060 - 0.60
0.10 - 0.95
0.20 - 1.50
0.34 - 2.00
0.60 - 3.00
0.50 - 3.80
0.90 - 5.00
1.50 - 9.20
3.00 - 15
 выпуск прекращён
32 14 180 0.12 - 0.55
0.20 - 0.90
0.40 - 1.40
0.66 - 1.80
1.20 - 3.00
1.00 - 3.60
1.70 - 4.60
3.00 - 8.50
6.00 - 13
 выпуск прекращён
40 24 200 0.12 - 0.55
0.20 - 0.90
0.40 - 1.40
0.66 - 1.80
1.20 - 3.00
1.00 - 3.60
1.70 - 4.60
3.00 - 8.50
6.00 - 13
 выпуск прекращён
50 36 230 0.12 - 0.55
0.20 - 0.90
0.40 - 1.40
0.66 - 1.80
1.20 - 3.00
1.00 - 3.60
1.70 - 4.60
3.00 - 8.50
6.00 - 13
 выпуск прекращён
65 54 290 0.12 - 0.55
0.20 - 0.90
0.40 - 1.40
0.66 - 1.80
1.20 - 3.00
1.00 - 3.60
1.70 - 4.60
3.00 - 8.50
6.00 - 13
 выпуск прекращён
80 71 310 0.12 - 0.55
0.20 - 0.90
0.40 - 1.40
0.66 - 1.80
1.20 - 3.00
1.00 - 3.60
1.70 - 4.60
3.00 - 8.50
6.00 - 13
 выпуск прекращён
100 126 350 0.20 - 0.55
0.30 - 0.85
0.60 - 1.30
1.00 - 1.70
1.80 - 3.00
1.40 - 3.40
2.50 - 4.20
4.50 - 7.70
9.00 - 12
 выпуск прекращён

DN - номинальный диаметр, мм.

dP - диапазон настройки, бар.

L - длина по оси трубопровода, мм.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регулятора составит 1 бар.

Редуцирующие клапаны RTK DR 7537 для регулирования давления "после себя" на жидкостях и газах с температурой до 150 градусов Цельсия.

Основные особенности регуляторов давления DR 7537 RTK:

  • Саморегулируемый пропорциональный регулятор давления прямого действия
  • Сферические проходные клапаны с фланцами, одинарное седло, разгруженная конструкция
  • Корпус клапана из GJS-400-18-LT, GP-240-GH Или высококачественной нержавеющей стали 1,4408
  • Стандартно уменьшены значения Kvs (в таблице технических характеристик приведены максимальные значения Kvs для каждого типоразмера)
  • Давления настройки 0,05-15,0 бар
  • Внутреннее присоединение линии управления
  • Простота установки DR7537
