Неисправности обратного клапана

Неисправности обратного клапана

Неисправности обратного клапана

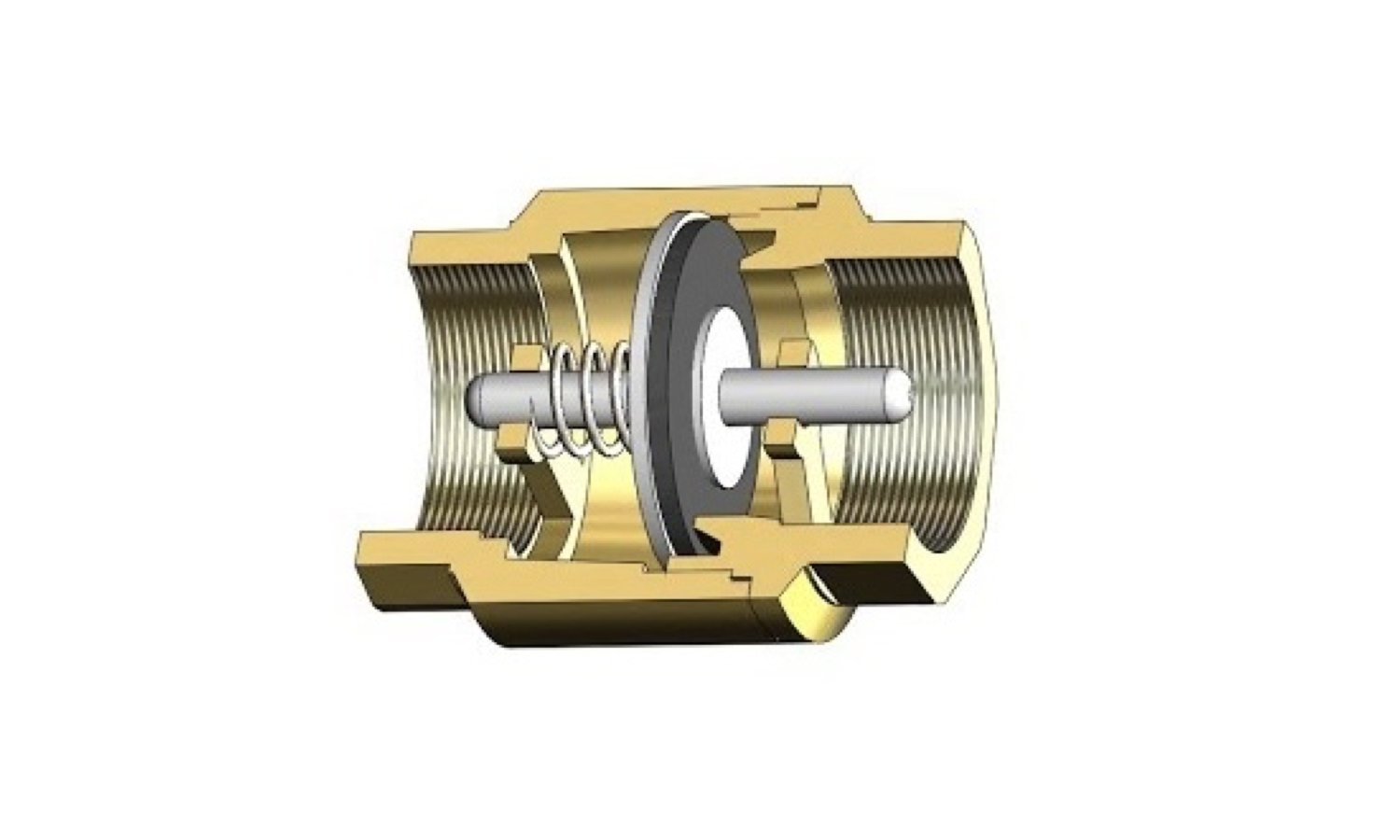

Конструкции обратных клапанов просты и надёжны, поэтому при условии соблюдения рабочих параметров выходят из строя крайне редко.

Но для контроля работоспособности периодически рекомендуется выполнять проверку обратных клапанов на герметичность перекрытия потока. Для этого участок трубопровода находящийся под давлением до входного патрубка клапана отключают и дренируют, обращают внимание на манометры, установленные до и после обратного клапана. Если давление на участке после выходного патрубка клапана осталось прежним, а до входного упало — значит клапан герметично перекрыл поток, а если упало давлением по обоим манометрам — обратный клапан не препятствует обратному току.

Если в результате проверки был обнаружен обратный ток через клапан, его следует демонтировать. Наиболее вероятная причина выхода из строя, это засорение проходного сечения шламом и устраняется простой чисткой.

Возможные неисправности и методы их устранения

Неисправность Причина

Устранение
Отсутствие протока Разность давления на затворе клапана меньше давления открытия Поднять давление перед обратным клапаном или снизить давление за ним
-//- Во время монтажа не извлечена заглушка проходного отверстия или фиксатор затвора Демонтировать обратный клапан и извлечь заглушку/фиксатор
Клапан негерметично перекрывает поток Седло или затвор повреждены инородными телами Заменить обратный клапан
-//- Под затвор попала твёрдая частица 1. Попробовать вымыть попавшую частицу потоком, для этого несколько раз открыть/закрыть запорную арматуру вблизи клапана.
2. Дренировать трубопровод, демонтировать клапан и извлечь попавшую частицу.
Обратный клапан стучит Выбран слишком большой диаметр клапана 1. Установить клапан меньшего диаметра
2. Установить демпфер затвора (данная опция доступна лишь для некоторых типов обратных клапанов)
-//- - высокая турбулентность потока
- обратный клапан слишком близко установлен к центробежному насосу
- вибрация трубопровода
Изменить место установки обратного клапана
Поломка фланца обратного клапана Клапан испытывает нагрузки от присоединённых трубопроводов Разгрузить корпус клапана установкой дополнительных опор или компенсаторов тепловых удлинений
-//- Болты затянуты односторонне или ответные фланцы несоосны Выполнить равномерную затяжку болтов, устранить несоосность фланцев
