42-24 Samson
Регулятор перепада давления

42-24 Samson Регулятор перепада давления
расчёт и подбор
104 % - рейтинг модели

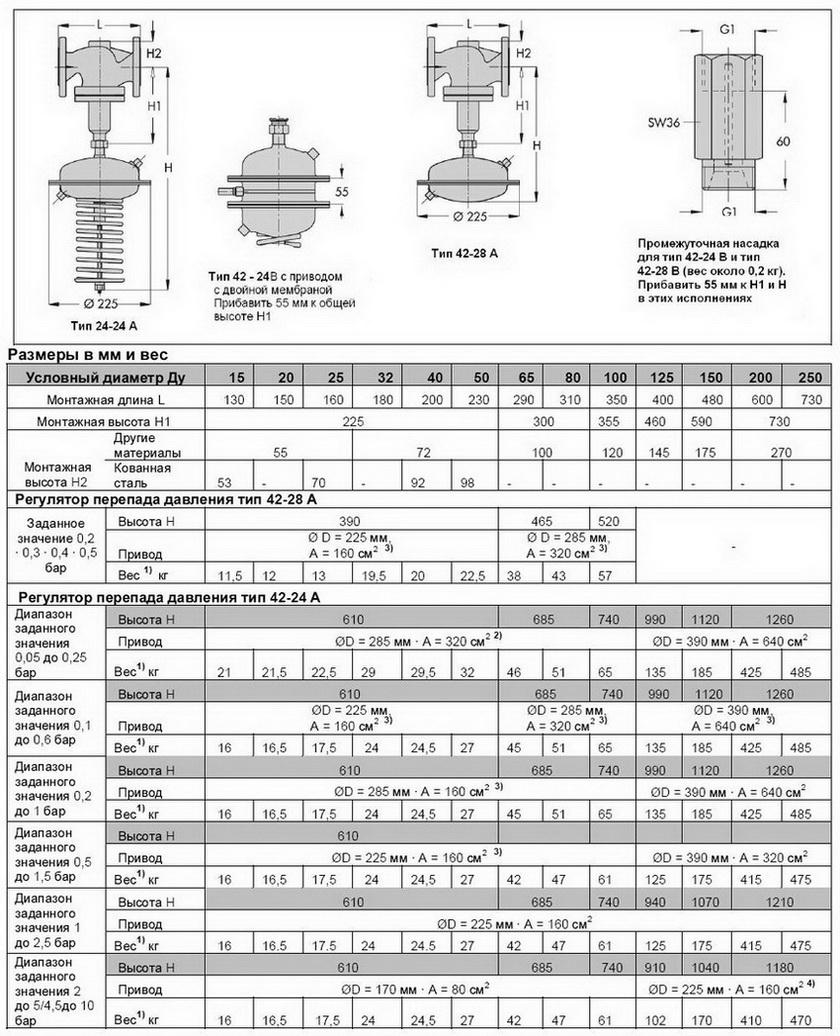

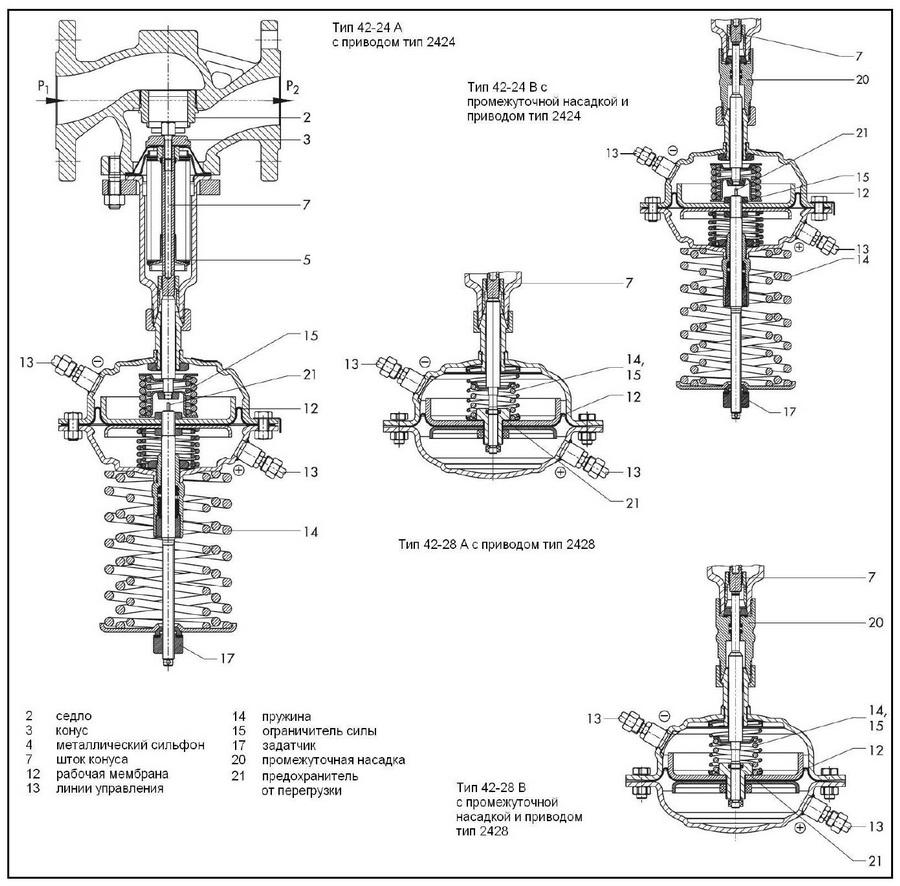

Чертёж 42-24 Samson Регулятор перепада давления Конструкция 42-24 Samson Регулятор перепада давления Схема 42-24 Samson Регулятор перепада давления
Инструкция по монтажу и эксплуатации
Техническое описание
Data sheet
Data sheet DE
Mounting and Operating Instructions
Mounting and Operating Instructions DE

купить 42-24 Samson in United States

ни один поставщик Samson из United States не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию
Марка
42-24
Производитель
Страна
Germany
Допустимые Рабочие среды
Вода | Пар | сжатый Воздух
Назначение
поддерживает заданный перепад давлений
Действие
при увеличении перепада - закрывается
Рабочее положение
нормально открыт
PN
40 / 25 / 16
Tmax (для воды)
350 °C
Tmin (для воды)
-10 °C
Тип соединения
фланцевое
Материал корпуса
чугун / cталь
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm 		Kvs
m³/h 		L
mm 		dP
bar 		цена
15 4,00 130 0.050 - 0.25
0.10 - 0.60
0.20 - 1,00
0.50 - 1,50
1,00 - 2,50
2,00 - 5,00
 добавьте свою цену
20 6,30 150 0.050 - 0.25
0.10 - 0.60
0.20 - 1,00
0.50 - 1,50
1,00 - 2,50
2,00 - 5,00
 добавьте свою цену
25 8,00 160 0.050 - 0.25
0.10 - 0.60
0.20 - 1,00
0.50 - 1,50
1,00 - 2,50
2,00 - 5,00
 добавьте свою цену
32 16 180 0.050 - 0.25
0.10 - 0.60
0.20 - 1,00
0.50 - 1,50
1,00 - 2,50
2,00 - 5,00
 добавьте свою цену
40 20 200 0.050 - 0.25
0.10 - 0.60
0.20 - 1,00
0.50 - 1,50
1,00 - 2,50
2,00 - 5,00
 добавьте свою цену
50 32 230 0.050 - 0.25
0.10 - 0.60
0.20 - 1,00
0.50 - 1,50
1,00 - 2,50
2,00 - 5,00
 добавьте свою цену
65 50 290 0.050 - 0.25
0.10 - 0.60
0.20 - 1,00
0.50 - 1,50
1,00 - 2,50
2,00 - 5,00
 добавьте свою цену
80 80 310 0.050 - 0.25
0.10 - 0.60
0.20 - 1,00
0.50 - 1,50
1,00 - 2,50
2,00 - 5,00
 добавьте свою цену
100 125 350 0.050 - 0.25
0.10 - 0.60
0.20 - 1,00
0.50 - 1,50
1,00 - 2,50
2,00 - 5,00
 добавьте свою цену

DN - номинальный диаметр, мм.

dP - диапазон настройки, бар.

L - длина по оси трубопровода, мм.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регулятора составит 1 бар.

Основные особенности регулятора перепада давления Samson 42-24:

  • П- регуляторы бесшумные, не требующие техобслуживания, управляемые средой.
  • С фиксированным заданным значением (тип 24-28 А) либо с регулируемым заданным значением тип 42-24.
  • Предназначены для воды, гликолевых растворов до 30%, водяного пара и воздуха, а также для других жидкостей, газов и пара, если они не нарушают свойства мембраны.
  • Корпус клапана Samson 42-24 из серого чугуна, чугуна с шаровидным графитом или стального литья. Ду от 15 до 150 также из CrNiMo литой или кованной стали.
  • Односедельный клапан с компенсацией давления металлическим сильфоном.

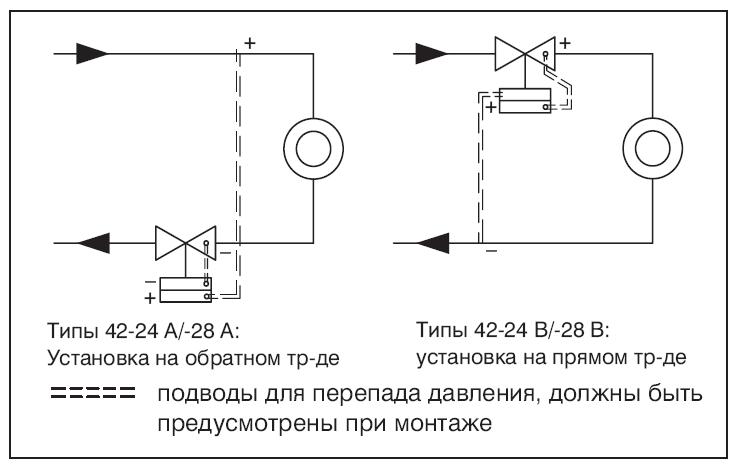

42-24А - для установки в обратном трубопроводе

42-24B - для установки в подающем трубопроводе

В нашем каталоге не представлены типоразмеры DN125 - DN250 регуляторов перепада давления 42-24 также имеющиеся в ассортименте Samson.
