STAP IMI Hydronic
Регулятор перепада давления

+ добавить документацию или чертежи

ни один поставщик IMI Hydronic из Land of dreams не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

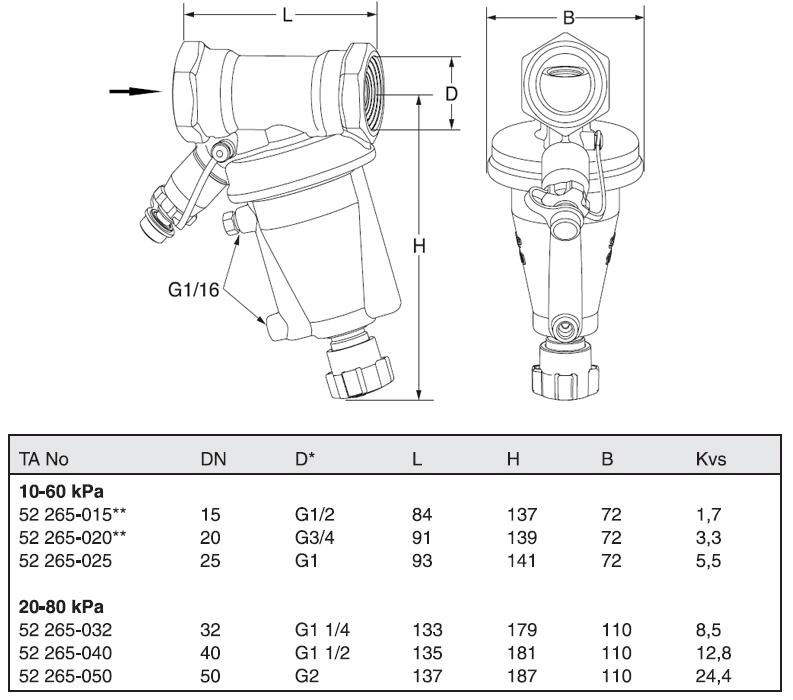

DN mm	Kvs m³/h	L mm	dP bar	цена
15	2	84	0.050 - 0.25 0.10 - 0.60	добавьте свою цену
20	3	91	0.050 - 0.25 0.10 - 0.60	добавьте свою цену
25	6	93	0.10 - 0.60	добавьте свою цену
32	9	133	0.10 - 0.40 0.20 - 0.80	добавьте свою цену
40	13	135	0.10 - 0.40 0.20 - 0.80	добавьте свою цену
50	24	137	0.20 - 0.80	добавьте свою цену

DN - номинальный диаметр, мм.

dP - диапазон настройки, бар.

L - длина по оси трубопровода, мм.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регулятора составит 1 бар.

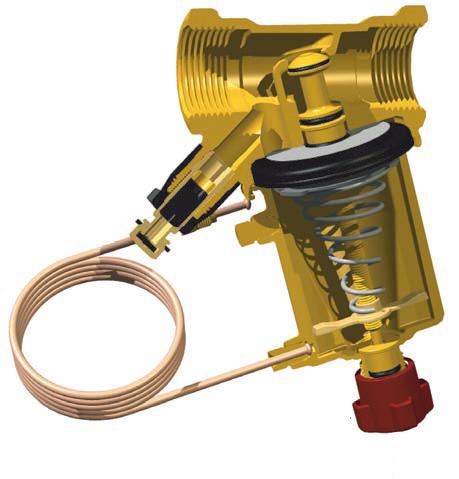

Основные особенности регуляторов перепада давления TA STAP:

• Применяется для динамической балансировки систем и поддержания постоянного перепада давления в системах и ответвлениях систем стояках, горизонтальных ветвях
• Корпус клапана TA STAP выполнен из сплава устойчивого к цинковой коррозии - AMETAL
• Кроме поддержания перепада давления клапан выполняет запорную функцию
• Возможно дооборудование регулятора TA STAP дренажным комплектом

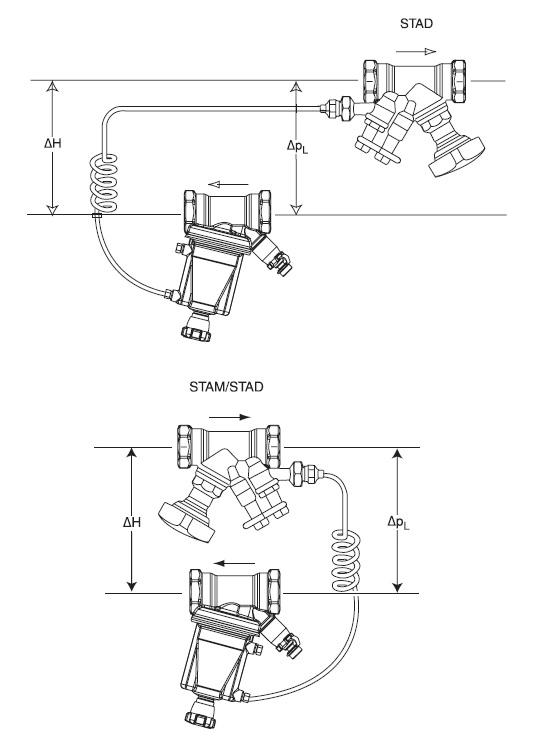

Клапаны спутники:

• /water/bkr/4 targetblank>STAD
• STAM

Регулятор перепада давления STAP предназначен для установки в обратный трубопровод.
