DA 516 IMI Hydronic
Регулятор перепада давления

+ добавить документацию или чертежи

ни один поставщик IMI Hydronic из United States не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

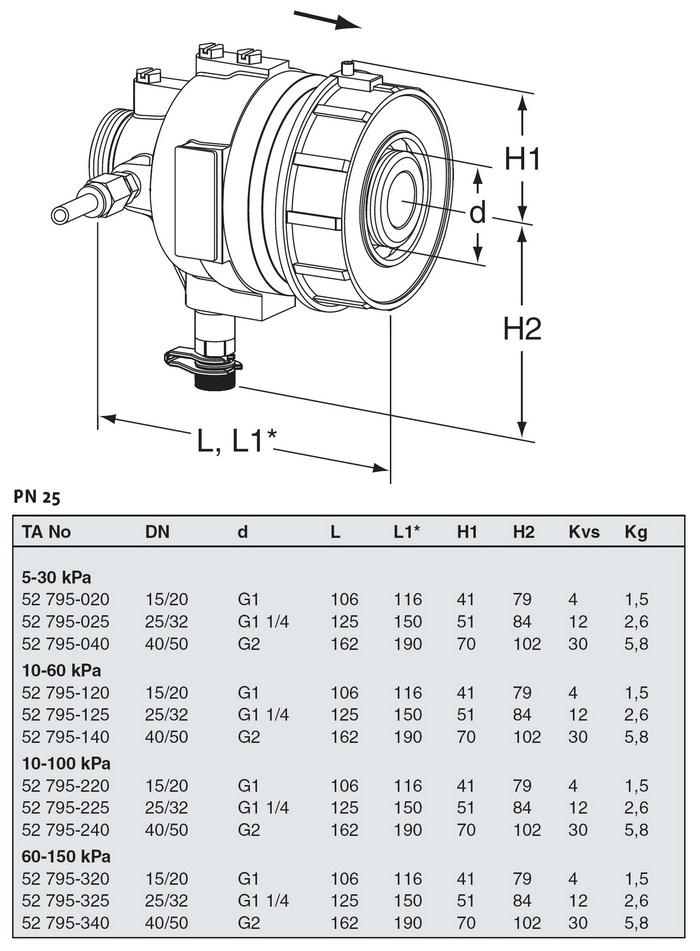

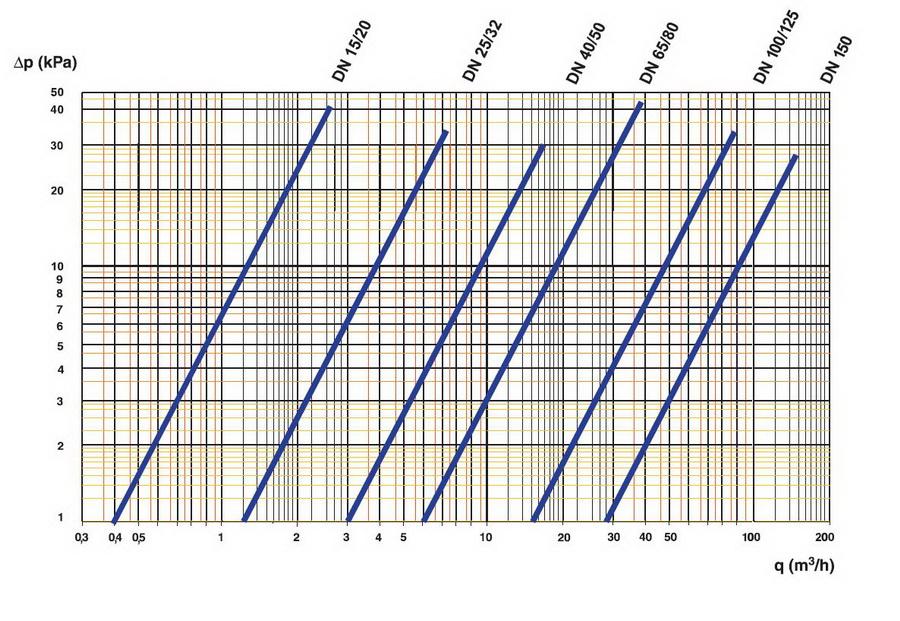

DN mm	Kvs m³/h	L mm	dP bar	цена
15	4.0	106	0.050 - 0.30 0.10 - 0.60 0.10 - 1.0 0.60 - 1.5	добавьте свою цену
20	4.0	106	0.050 - 0.30 0.10 - 0.60 0.10 - 1.0 0.60 - 1.5	добавьте свою цену
25	12	125	0.050 - 0.30 0.10 - 0.60 0.10 - 1.0 0.60 - 1.5	добавьте свою цену
32	12	125	0.050 - 0.30 0.10 - 0.60 0.10 - 1.0 0.60 - 1.5	добавьте свою цену
40	30	162	0.050 - 0.30 0.10 - 0.60 0.10 - 1.0 0.60 - 1.5	добавьте свою цену
50	30	162	0.050 - 0.30 0.10 - 0.60 0.10 - 1.0 0.60 - 1.5	добавьте свою цену

DN - номинальный диаметр, мм.

dP - диапазон настройки, бар.

L - длина по оси трубопровода, мм.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регулятора составит 1 бар.

Регулятор перепада давления DA 516 TA предназначен для автоматической регулировки перепада давления в тепловых узлах, системах отопления и охлаждения с переменным расходом, первичный контур.

DA 516 - Регулятор перепада давления для монтажа в обратный трубопровод.

DAF 516 - Регулятор перепада давления для монтажа в подающий трубопровод.

DA516 DAF516 поддерживают перепад в следующих диапазонах.

• 5 - 30 кПа
• 10 - 60 кПа
• 10 - 100 кПа
• 60 - 150 кПа

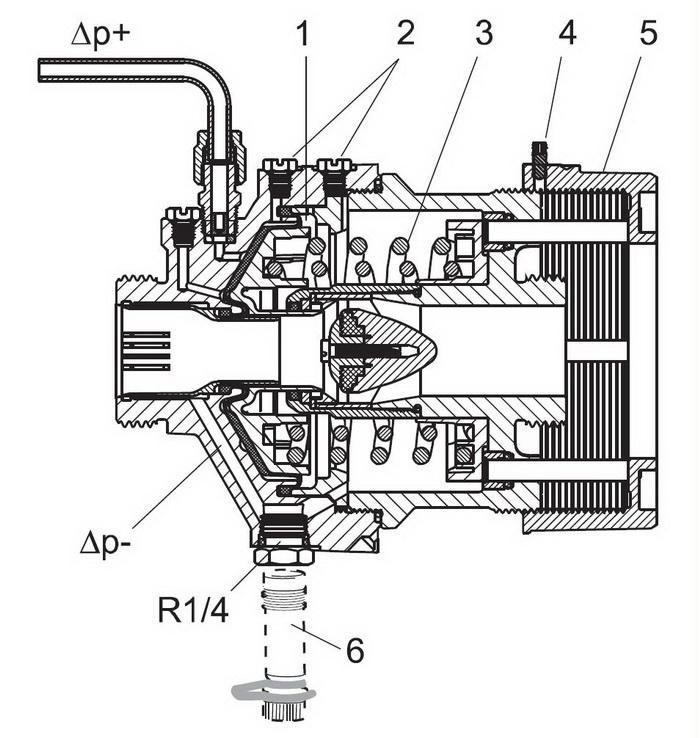

Принцип действия DA 516

Давление до нагрузки через наружную импульсную трубку воздействует на диафрагму (1) и пытается закрыть клапан DA516.

Давление после нагрузки через внутренний канал воздействует на диафрагму с другой стороны и совместно с пружиной (3) пытается открыть клапан.

Таким образом, перепад давления на нагрузке будет поддерживаться постоянным в соответствии с заданной величиной.

Усилие пружины можно менять, поворачивая настроечное колесо (5).

Выбранная настройка фиксируется винтом (4).

DAF 516 действует так же, как и DA 516. Разница в том, что давление за нагрузкой действует через другую наружную импульсную трубку.

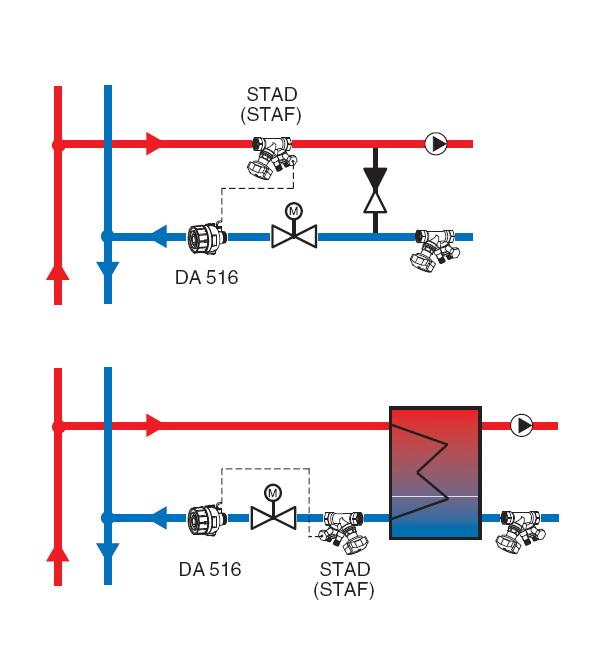

Регулятор перепада давления DA 516 используется совместно с клапаном партрнёром - балансировочный клапан STAD.

В нашем каталоге не представлен регулятор перепада давления DA (DAF) 516 DN150 производимый также компанией Tour Andersson.
