RD 102 D LDM
Регулятор перепада давления

+ добавить документацию или чертежи

ни один поставщик LDM из United States не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
[0] приоритет		добавить компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

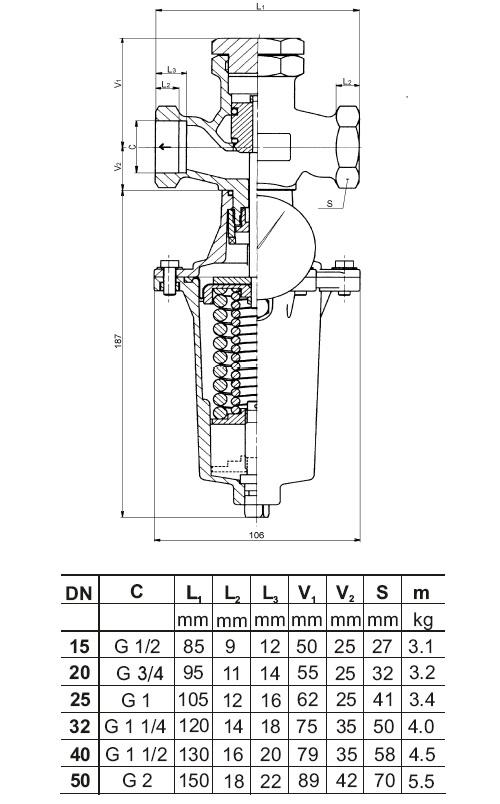

DN mm	Kvs m³/h	L mm	dP bar	цена
15	2,00	85	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену
20	3,20	95	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену
25	5,00	105	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену
32	8,00	120	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену
40	12,5	130	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену
50	20,0	150	0,4 - 1,0 0,8 - 3,0 2,0 - 6,5 3,0 - 10,0	добавьте свою цену

DN - номинальный диаметр, мм.

dP - диапазон настройки, бар.

L - длина по оси трубопровода, мм.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регулятора составит 1 бар.

Регуляторы перепада давления прямого действия RD 102 D и RD 103 D предназначены для поддержания устанавливаемого значения перепада давления в месте присоединения импульсных трубок.

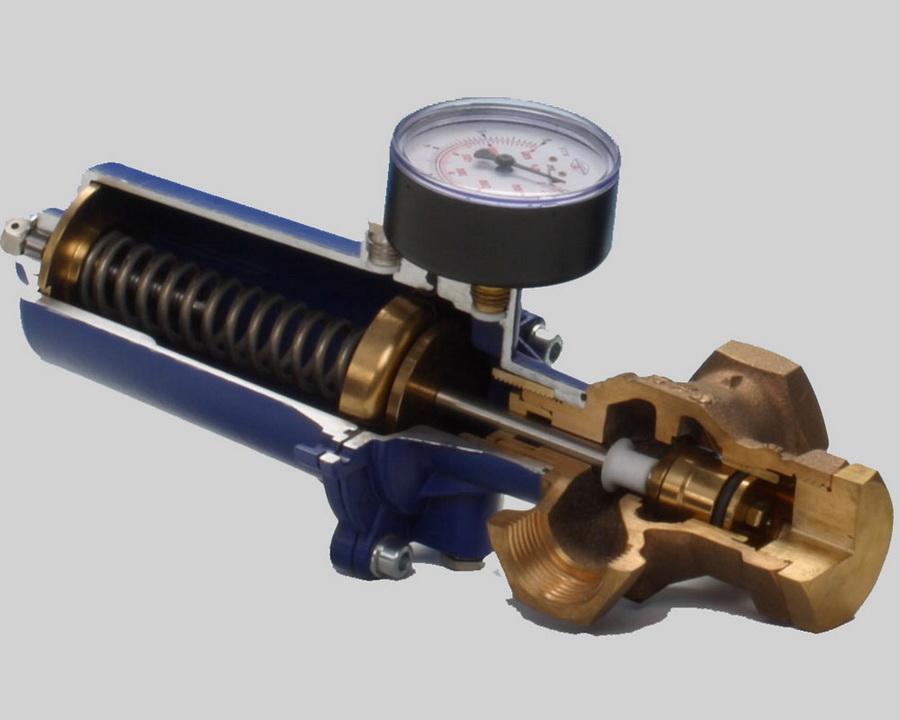

Функция осуществляется путем перемещения мембраны, связанной с гарнитурой вентиля, уравновешиваемой давлением в линии отбора давления и пружинным блоком.

При изменении давления на выходе, мембрана передает перестановочное усилие на запорный элемент в соответствии с изменением направлением усилия в мембранно-пружинном приводе.
