K 50 IMI Hydronic
Регулятор расхода

выпуск прекращён

+ добавить документацию или чертежи

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

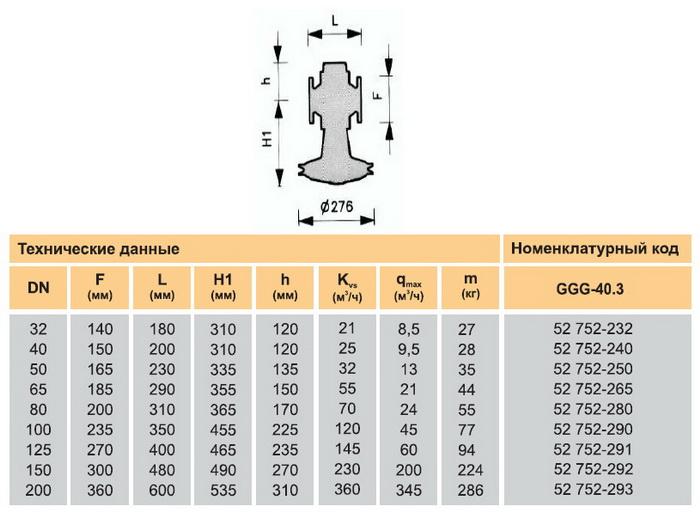

DN mm	L mm	Kvs m³/h	dG m³/h	dP bar	цена
32	180	21	0.80 - 8.50	0.15 - 16	выпуск прекращён
40	200	25	0.80 - 9.50	0.15 - 16	выпуск прекращён
50	230	32	1.00 - 13	0.15 - 16	выпуск прекращён
65	290	55	1.50 - 21	0.15 - 16	выпуск прекращён
80	310	70	2.50 - 24	0.15 - 16	выпуск прекращён
100	350	120	4.00 - 45	0.15 - 16	выпуск прекращён
125	400	145	5.00 - 60	0.15 - 16	выпуск прекращён
150	480	230	15 - 200	0.15 - 16	выпуск прекращён
200	600	240	20 - 230	0.15 - 16	выпуск прекращён

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

dG - диапазон настройки расхода, м³/ч.

dP - диапазон падения давления на регуляторе, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регуляторе составит 1 бар.

Регулятор расхода K 50 Tour Andersson предназначен для автоматического поддержания расхода среды через клапан на заданном уровне.

Регуляторы расхода K50 предназначены для применения в системах тепло- и холодоснабжения.

Максимальный перепад давления на регуляторе расхода TA K 50 - 16бар.

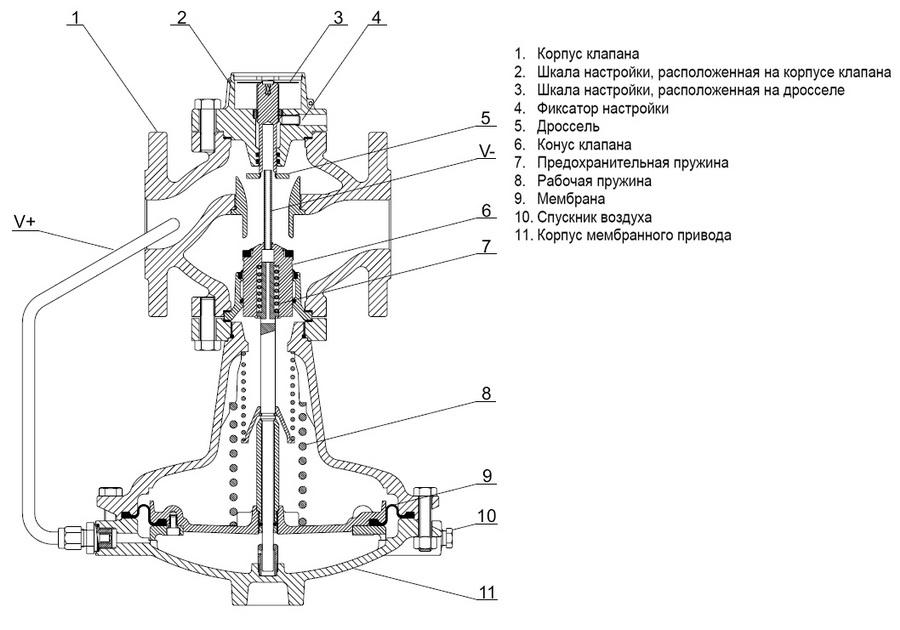

Регулятор расхода K50 состоит из клапана (1) и мембранного привода (9).

Клапан имеет дроссель (5) со шкалой установления расхода (2).

Конус клапана защищен от перегрузок предохранительной пружиной (7).

Разница давлений на мембране (9) действует против усилия рабочей пружины (8).

Пружина старается открыть, а разница давлений на мембране закрыть клапан регулятора расхода K 50.

Давление перед дросселем по выносной трубке (V+) передается на мембрану снизу, а давление за дросселем (V-) сверху.

Есть только одно значение потока для одного положения дросселя, когда действующие на мембрану силы находятся в равновесии.

Таким образом, поддерживаемый регулятором расход зависит только от положения дросселя и не зависит от давления перед вентилем и за ним.
