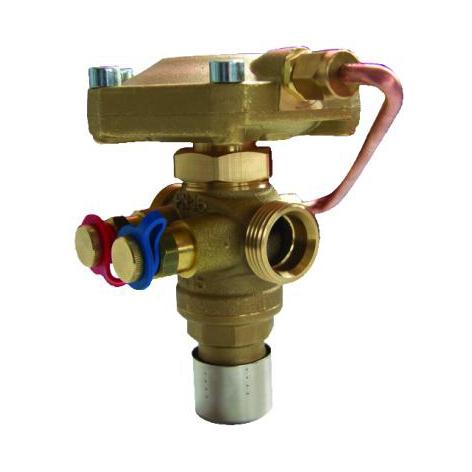

40012 Herz - Регулятор расхода

40012 Herz
Регулятор расхода

расчёт и подбор
115 % - рейтинг модели

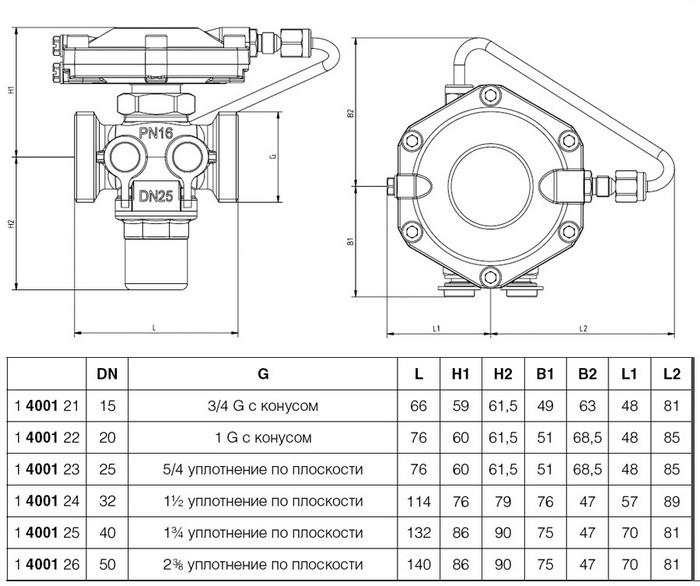

Чертёж 40012 Herz Регулятор расхода Схема 40012 Herz Регулятор расхода
Техническое описание
Data sheet

купить 40012 Herz in Land of dreams

ни один поставщик Herz из Land of dreams не зарегистрирован в нашем каталоге
регистрируйтесь и наши посетители станут вашими заказчиками

[0] приоритет

добавить компанию

Марка
40012
Производитель
Страна
Austria
Допустимые Рабочие среды
Вода
Назначение
поддерживает заданный расход через клапан
Действие
при увеличении расхода - закрывается
Рабочее положение
нормально открыт
Установка электропривода
невозможна
PN
16
Tmax (для воды)
100 °C
Tmin (для воды)
-20 °C
Тип соединения
резьба наружная
Материал корпуса
латунь
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
L
mm
Kvs
m³/h
dG
m³/h
dP
bar
цена
15 66 - 0.040 - 0.40
0.020 - 2.00
добавьте свою цену
20 76 - 0.080 - 0.90
0.020 - 2.00
добавьте свою цену
25 76 - 0.10 - 1.50
0.030 - 2.00
добавьте свою цену
32 114 - 0.20 - 2.50
0.020 - 2.00
добавьте свою цену
40 132 - 0.40 - 4.00
0.030 - 2.00
добавьте свою цену
50 140 - 0.50 - 5.00
0.040 - 2.00
добавьте свою цену

DN - номинальный диаметр, мм.

L - длина по оси трубопровода, мм.

dG - диапазон настройки расхода, м³/ч.

dP - диапазон падения давления на регуляторе, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регуляторе составит 1 бар.

Регулятор расхода 4001 2 Herz применяется в установках для обогрева и охлаждения помещений (зданий) с циркуляционными насосами.

Регулятор 4001 2 автоматически ограничивает величину объемного расхода в указанном ниже диапазоне до заданного значения, в котором учитываются и компенсируются все потери давления в контуре.

Благодаря этому потребность в дальнейших измерениях отпадает, и эффективность регулировки сохраняется при любых условиях работы.

Регулятор расхода 4001 2 Herz поддерживает величину объёмного расхода в соответствии с предварительной установкой, при этом мембрана воспринимает импульс давления до регулировочной вставки (посредством импульсной трубки), а также после вставки через внутренний контрольный канал.

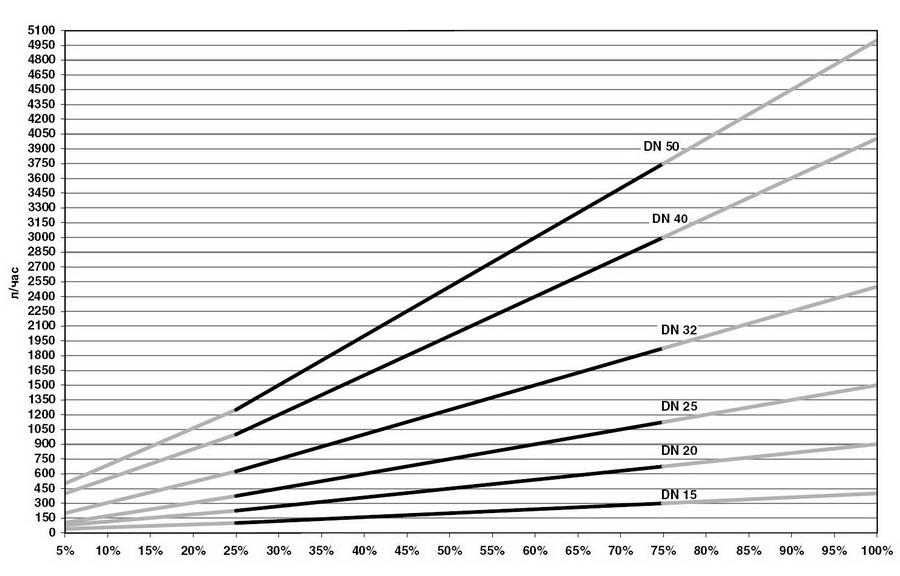

Предварительная настройка производится по процентной шкале в соответствии с требуемым расходом, при монтаже можно установить максимальный расход по диаграмме.

Таким образом, можно сбалансировать, к примеру, контуры систем охлаждения, отопления и горячего водоснабжения, без учета распределения потерь давления в них.

В качестве дополнения к регулятору расхода 4001 2 Herz на подающем трубопроводе может устанавливаться балансировочно- регулирующий клапан ГЕРЦ-Штремакс TSV или балансировочные вентили.

Контрольные измерения объемного расхода можно сделать с помощью встроенных измерительных клапанов быстрого подключения, установленных непосредственно на регуляторе расхода.

Регулятор расхода 4001 2 Herz устанавливается на обратном трубопроводе.
