TR 7121 RTK - Регулятор температуры Прямого действия

TR 7121 RTK
Регулятор температуры Прямого действия

выпуск прекращён

расчёт и подбор
85 % - рейтинг модели

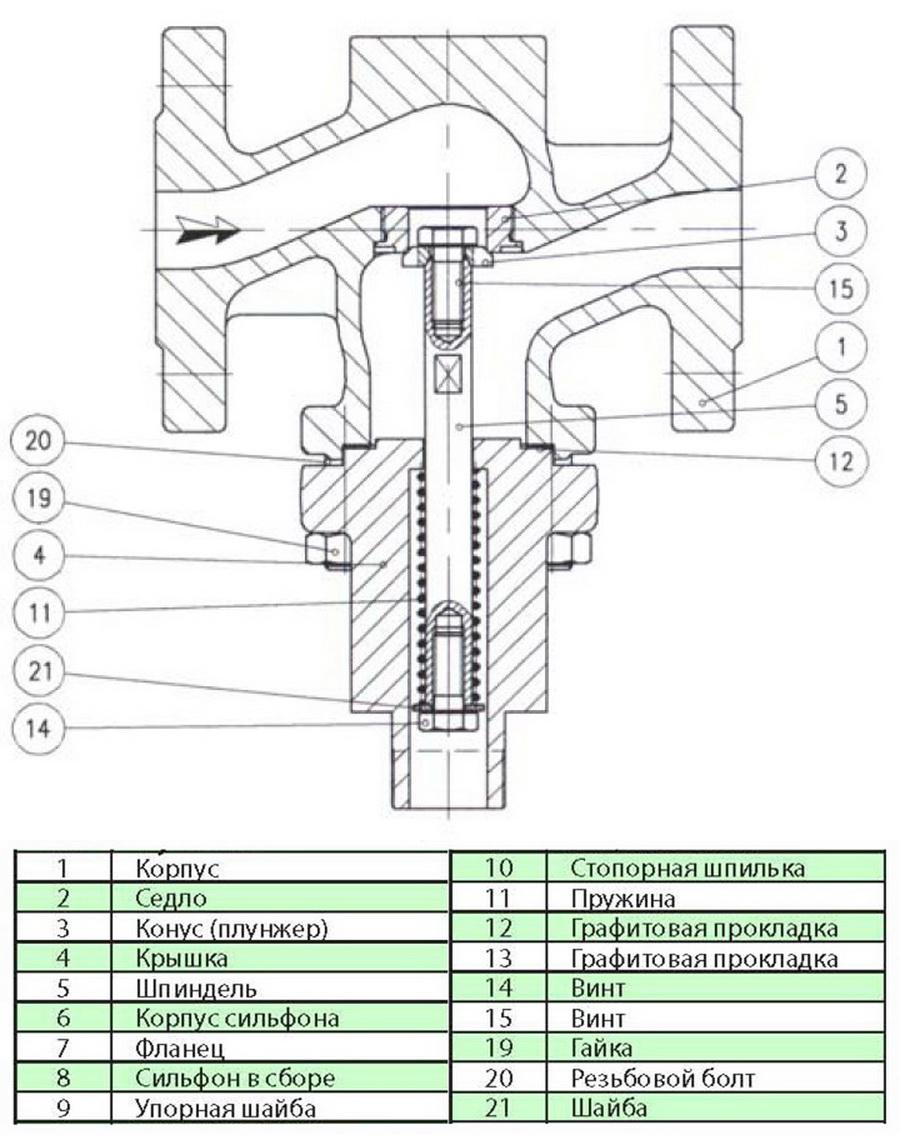

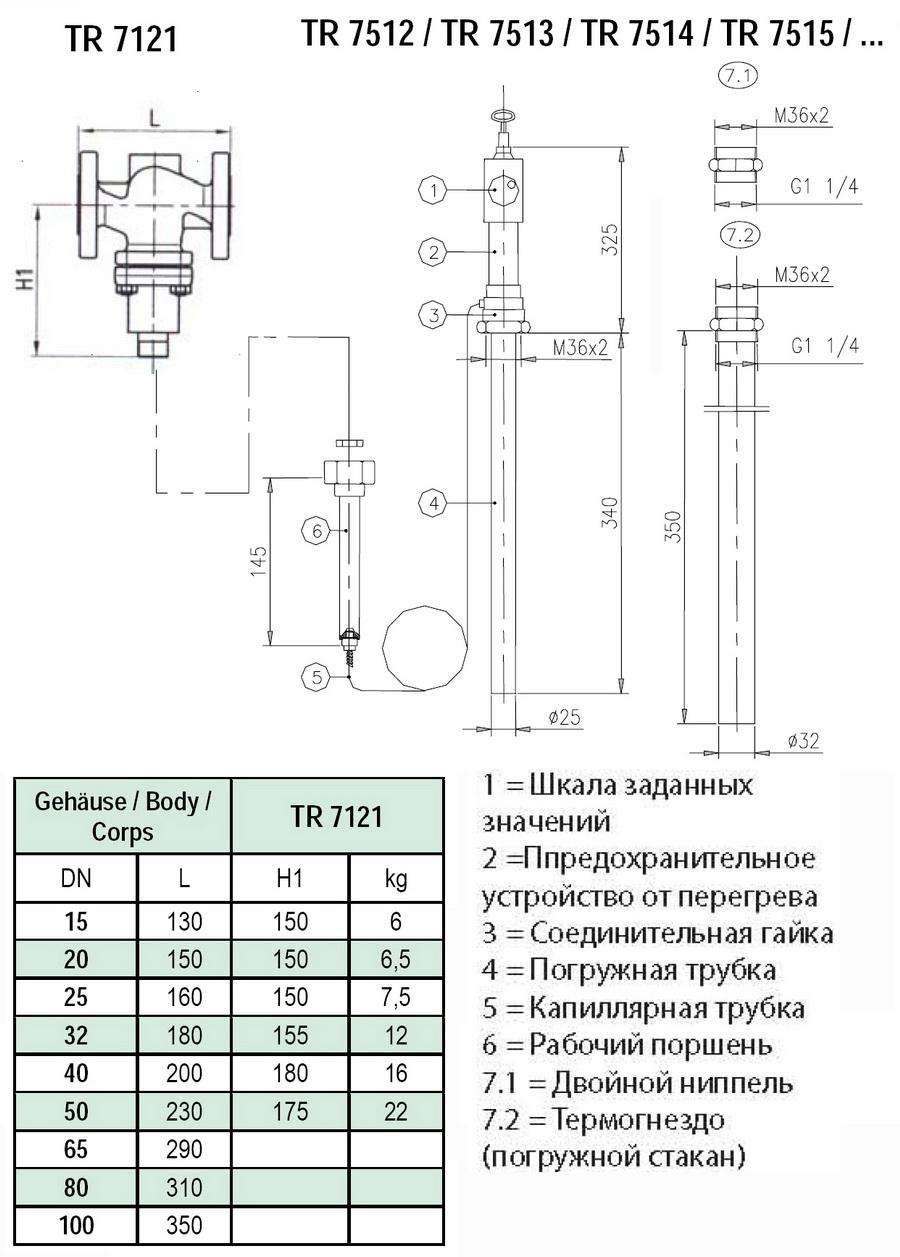

Чертёж TR 7121 RTK Регулятор температуры Прямого действия Конструкция TR 7121 RTK Регулятор температуры Прямого действия
Техническое описание
Марка
TR 7121
Производитель
RTK
Страна
Germany
Допустимые Рабочие среды
Вода | Пар | сжатый Воздух
Назначение
поддерживает заданную температуру
Действие
при увеличении температуры - закрывается
Рабочее положение
-
PN
40 / 25 / 16
Tmax (для воды)
175 °C
Tmin (для воды)
0 °C
Тип соединения
фланцевое
Материал корпуса
чугун / cталь
Tmax для датчика температуры
t +50 °C

Длина импульсной трубки
2 | 4 | 6 | 8 m
Kvs m³/h
dP= 0.0 kPa

технические
характеристики
цена

DN
mm
Kvs
m³/h
dPmax
bar
L
mm
Xp
°C
Tc
seс
dT
°C
цена
15 0.50
1.7
2.7
3.3
25 130 - - 0 - 70
30 - 100
50 - 120
80 - 150
100 - 170
130 - 200
выпуск прекращён





20 6.0
25 150 - - 0 - 70
30 - 100
50 - 120
80 - 150
100 - 170
130 - 200
выпуск прекращён





25 9.2
19 160 - - 0 - 70
30 - 100
50 - 120
80 - 150
100 - 170
130 - 200
выпуск прекращён





32 15
11 180 - - 0 - 70
30 - 100
50 - 120
80 - 150
100 - 170
130 - 200
выпуск прекращён





40 24
6 200 - - 0 - 70
30 - 100
50 - 120
80 - 150
100 - 170
130 - 200
выпуск прекращён





50 37
4 230 - - 0 - 70
30 - 100
50 - 120
80 - 150
100 - 170
130 - 200
выпуск прекращён





DN - номинальный диаметр, мм.

Тс - постоянная времени, сек.

L - длина по оси трубопровода, мм.

dT - диапазон поддерживаемых регулятором температур, °C.

dPmax - максимальный перепад давлений на регуляторе, бар.

Xp - зона пропорциональности соответствует отклонению температуры в °C от значения настройки, при котором затвор регулятора выйдет в крайнее положение.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на регуляторе составит 1 бар.

Регуляторы температуры TR 7121 RTK - автоматически поддерживают заданную температуру и предназначены для управления процессами нагрева воды или воздуха. С ростом температуры относительно значения настройки, регуляторы TR 7121 - закрываются.

Основные особенности регуляторов температуры прямого действия RTK TR7121:

  • Клапан регулятора TR7121 не разгружен по давлению.
  • Регуляторы температуры TR отлично подходят для управления процессом подогрева воды в накопительном водонагревателе и процессом подогрева воздуха в водо- воздушных теплообменных аппаратах.
  • Рабочей средой могут быть вода, пар или газ с температурой не более 350 °C.
  • TR 7121 - автоматический пропорциональный регулятор, работающий без дополнительных источников энергии.
  • Возможно исполнения корпуса из чугуна, стали или нержавеющей стали.
  • Широкий диапазон настроек температуры - от 0 до 200°C.
  • В тех случаях, когда в месте установки клапана регулятора возможно превышение температуры теплоносителя выше 175°C - необходимо использовать охладители штока.
  • Рекомендуется устанавливать клапан регулятора термоприводом вниз на горизонтальном трубопроводе. Датчик температуры может быть установлен в произвольном положении, при условии полного погружения чувствительного элемента в рабочую среду.

Терморегулятор работает автоматически, без использования дополнительных источников энергии и предназначен для поддержания одной заданной температуры в месте установки датчика. Степень закрытия клапана пропорциональна отклонению температуры от значения настройки. Регулятор температуры TR 7121 RTK состоит из регулирующего клапана, термостатического привода, датчика температуры и импульсной трубки. В основе работы регулятора лежит принцип расширения жидкости при её нагреве, что влечёт за собой повышение давления в сенсоре и термоприводе.
